、產品組成及工藝流程
1、產品組成：

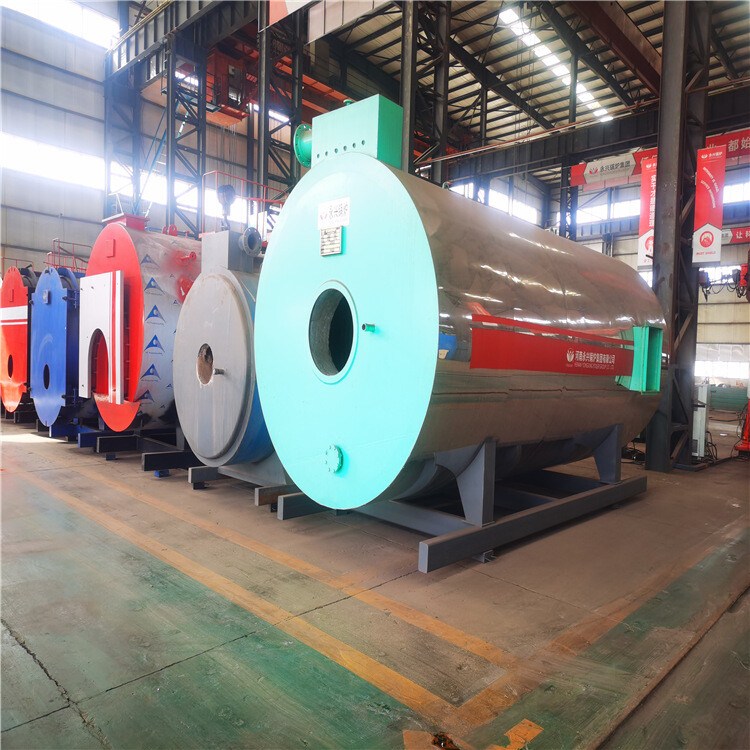

加熱爐由燃燒系統、供熱系統、電氣系統所組成。本廠為客戶成套供應加熱爐的主機和輔機以及有關的技術文件。
⑴、燃燒系統：
燃油（氣）爐包括：儲油（氣）罐、燃燒器、燃燒室、空氣預熱器、煙囪等。
⑵、供熱系統包括：爐體、儲油槽、膨脹槽、循環泵（兩臺其中一臺備用）、注油泵、過濾器、油氣分離器等。
⑶、電器系統包括：電器控制器及其檢測儀表。
⑷、技術文件：安裝和使用說明書、強度計算書匯總表、產品質量證明書、產品出廠清單、總圖、本體圖、監測儀表安裝圖、有機熱載體爐供熱工藝流程示意圖、有機熱載體爐基礎圖。
2、設備功能簡介
（1）、用熱設備
用熱設備中被加熱物料的需要溫度，決定了導熱油的工作溫度，導熱油的溫度要比被加熱物料的溫度高，其溫差越大，所需的加熱面積越小，溫差大必然使導熱油溫度高，而某些化工物料在高溫下易裂解、焦化，因此，選用溫差大小應根據具體情況確定，以免使導熱油超過大使用溫度，或損壞被加熱物料。
（2）、有機熱載體爐是加熱系統的關鍵設備。有機熱載體爐一般采用管式爐，為避免超溫結焦，導熱油在爐管內的流速不宜太低，但流速太高會增加流動阻力，多消耗循環泵壓頭及功率。
有機熱載體爐排煙溫度較高，一般在300-400℃較大爐型應加空氣預熱器或節能器，以提高熱效率，節約能源消耗。
（3）、循環油泵
本系統采用RY系列熱油循環泵，密封可靠，無泄漏，是導熱油爐強制循環的動力。要求每臺熱油爐配置兩臺熱油循環泵。

膨脹槽（高位槽）
膨脹槽用作導熱油因溫度變化而產生體積變化的補償，從而穩定系統導熱油的壓力，同時，還可以幫助系統脫水排汽。因此，膨脹槽應設置在比系統設備或管道高出3米標高處。
膨脹槽為常壓容器，設有與大氣相通的排氣孔，溢流口，以及為確保系統安全工作的低液位報警裝置。
膨脹槽內導熱油的存量控制應是：當系統在室溫時，只有1/3容積的充滿度；而當系統處于運行溫度時為2/3的容積充滿度。
正常工作時應保持高液位狀態，當突然停電或油泵發生故障而需緊急停爐時，可以將冷油置換閥打開，此時，高位槽的冷油利用其位能流經爐管排入儲油槽，從而防止爐管及導熱油超溫過熱。
（5）、儲油槽（低位槽）
儲油槽主要用來儲存膨脹槽、爐管及系統排出的導熱油。正常工作時應處于低液位狀態，隨時準備接受外來導熱油。排氣口（放空口）應接至安全區，且不得設置閥門。
（6）、注油泵
注油泵用于供油，一般采用冷油齒輪泵。
（7）、油過濾器用于過濾并清除系統中的異物、結焦物等。一般用金屬絲網粗過濾。但導熱油加熱運行中還會因局部過熱生成焦碳顆粒及少量高聚物，為提高導熱油和有機熱載體爐的使用壽命，可使用不銹鋼粉末冶金濾芯過濾器做精過濾裝置。
（8）、油氣分離器：用于分離系統中的空氣、蒸汽及不凝性氣體，并將其導入膨脹槽內排出。其安裝的高度、水平進出口至少與管路高點平齊。
（9）、安全閥
安全閥應設置在有機熱載體爐進口管線上，排放口與儲油槽接通，且與爐體間不得設置閥門主要用來防止閥門的誤操作引起的導熱油升溫超壓。

安裝工作
1、鍋爐運到使用現場后，為了能盡快投入運行做好下列安裝前的準備工作：
鍋爐安裝由具備相應級別的安裝許可證的單位安裝。
鍋爐安裝前應到市質量技術監督局辦理“特種設備安裝改造維修告知書”后方可開始安裝施工。
2、組織有關人員學習技術資料
組織有關人員學習熟悉并遵守TSG G0001-2012《鍋爐安全技術監察規程》、鍋爐圖紙、《安裝和使用說明書》等文件，以了解和掌握安裝、起重運行操作等規定和注意事項。
3、確定安裝地點
（1）、安裝地點好能接近用熱地點，以縮短輸送管路，減少管路散熱損失，降低費用。
（2）、燃料和灰渣的存放運輸方便。
（3）、鍋爐安裝運輸方便。
（4）、鍋爐房應符合GB50041《鍋爐房設計規范》鍋爐房的規定，要求有足夠的高度、光線充足和良好的通風，地面不積水。
鍋爐房應有有效的放火和滅火措施。
4、清點檢查卸車等工作
（1）鍋爐運到后，按制造廠的發貨清單清點零部件，根據鍋爐安裝圖復核，校驗其完整性、同時檢查鍋爐本體在運輸途中是否有損壞變形等情況。
（2）、鍋爐本體在卸車，用吊車起吊時應注意鋼絲繩的位置，避免損壞鍋爐本體及外殼等部分。

使 用 說 明
調試前準備
1、操作人員經國家質量技術監督部門培訓考核發證后，方可進行工作。
2、新導熱油路系統在使用導熱油前，用TY—1號導熱油清洗劑清洗爐內鐵銹等，并排除雜質和水分；已使用過的導熱油爐系統在大修或更換新油時，用清洗劑清洗爐內的油垢和殘?zhí)俊?br /> 4、打開進油閥，關閉排油閥、系統放油閥。啟動注油泵向膨脹槽注油，同時開啟全系統閥門，當溢流管溢流時啟動循環油泵關閉油泵。
5、冷態運行應在4～8小時之間，初步排出系統內空氣，待循環泵的出口壓力穩定后，可點火進入烘爐狀態。
二、烘爐
無論新爐、改裝爐、大修爐、長期停用的有機熱載體爐，如不烘爐，則因爐墻中含有水分，如點火升溫過快，水分迅速蒸發膨脹，致使爐墻爐拱開裂或倒塌。
烘爐前要檢查各輔機是否正常，傳動設備潤滑情況是否良好，燃油爐供油氣系統是否正常，電氣系統連接是否正確可靠。
烘爐一般需要3～7天，小型加熱爐可短一些，大型加熱爐可大一些，爐膛溫度初次點火不宜過高，在150℃～350℃之間為宜，脫除爐膛水分后可以結合導熱油脫水同時進行，可參照升溫曲線圖升溫。

安全閥應由鍋爐監檢部門調整。所有安全閥經校正后不得自行啟封調整。
加熱爐在運行中，安全閥應定期進行手動排放試驗。加熱爐停后又啟用時，安全閥也應定期進行手動排放試驗。切勿敲擊安全閥的任何部分，開啟安全閥只能用其控制桿。
2、注油與溢流
當系統油量不夠時，膨脹槽液位開關通過控制柜發出低液位報警，這時可啟動注油泵注油。當膨脹槽達到高液位時，液位開關自動停止注油。當系統導熱油膨脹體積增加時，通過膨脹槽溢流管自動排入儲油槽。
3、導熱油循環
系統工作過程中，循環泵不能停運，如一臺循環泵發生故障，應立即開啟另一臺循環泵的進出口閥門并要求全開啟，關閉原用泵的進出口閥門后啟動另一臺循環泵。
4、旁路循環
如果用熱設備停止用熱或系統發生故障，則可開啟旁路閥關閉主管路閥門，經旁路管道進行循環。

5、溫度調節
根據使用工作溫度設定上限和下限。并在導熱油爐尾部安裝測量排煙溫度的儀表。油溫升至上，自動關閉鼓引風機，如煙道余熱爐應開啟旁路煙道，溫度降到下可自動啟動鼓風機、引風機、燃油爐自動調節進油閥，煙道余熱爐應關旁路煙道。
6、壓差調節
根據開車后正常運行時的壓差值調整壓差計的設定范圍。使其在正常值0.05～0.1 MPa報警（具體壓差報警值參見供熱系統流程圖）。

操作人員經國家質量技術監督部門培訓考核發證后，方可進行工作。
1、有機熱載體經過脫水后方可使用。不同的有機熱載體不宜混合使用，需要混合使用時混用前應由有機熱載體生產單位提供混用條件和要求確認安全可靠后方可使用。
2、壓差不穩時，不得投入使用。
3、正常工作、冷卻時，熱油泵不得停止。
4、高溫狀態時，要確保循環良好。
5、正常工作時，高位槽導熱油應保持高液位，儲油槽內導熱油應處于低液位。
6、出油溫度不得超過導熱油的允許工作溫度。
7、經常對各機械潤滑注油。
8、緊急停爐時，不得用水沖澆爐膛。
9、正常停爐時，油溫應降至100℃以下時熱油泵方可停運。
10、儲油槽放空口膨脹槽排氣口接至安全區。
11、升溫速度按升溫曲線運行。
12、先開引風機，后開鼓風機。先停鼓風機，后停引風機。
13、鍋爐房應配備電器、油類消防器材。
14、注意控制煤的粒度，不得大于40mm；煤中不得有金屬、石塊等雜物。
15、出渣機渣塊不得太大及不得有雜物進入，以免損害出渣機，并注意保持出渣機水位高度。
16、制定操作運行規程。
17、應建立運行臺帳。
