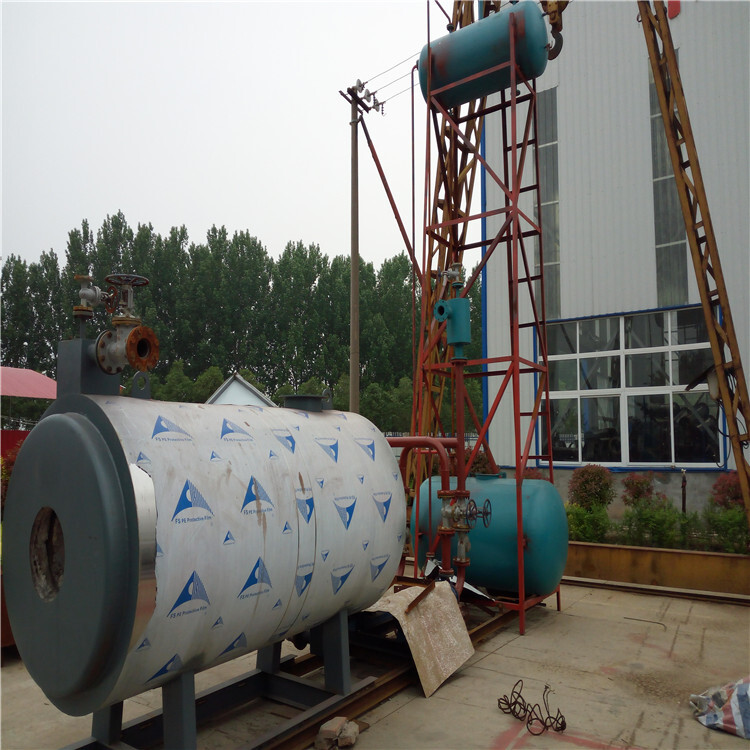

YY(Q)W-120Y(Q)型有機熱載體爐系臥式三回程圓筒形結構，采用進口燃燒機中心燃燒形式。其受熱面由φ38×3mm的20(GB/T3087-2008)無縫鋼管制造。進出口聯箱采用20(GB/T3087-2008)，φ57×3.5mm的無縫鋼管制造。
經水動力計算爐管總壓降為0.082MPa
根據設計規范參數，我們通過計算選定循環油泵流量為16m3/h，據此可以計算確定輻射受熱面的介質流速為～2.23m/s均大于2m/s，對流受熱面的介質流速為～2.23m/s均大于1.5m/s，并且爐內循環阻力遠小于循環泵對介質的壓力，這完全符合TSG G0001-2012《鍋爐安全技術監察規程》和GB/T17410-2008《有機熱載體爐》中的有關規定。

導熱油的選擇
導熱油的選用對熱油爐系統的安全、壽命及使用性能有很大的影響。我國目前生產的導熱油有多種，每種導熱油均有其使用溫度范圍，決不允許超溫使用。熱油爐加熱物料時，導熱油和被加熱物料之間須有一定溫差，且導熱油的高溫度不得超過其允許高使用溫度，因此，選擇導熱油時應使其允許高使用溫度適當實際高使用溫度。根據經驗，導熱油的允許高工作溫度應實際使用溫度20-50℃。

操作人員經國家質量技術監督部門培訓考核發證后，方可進行工作。
1、有機熱載體經過脫水后方可使用。不同的有機熱載體不宜混合使用，需要混合使用時混用前應由有機熱載體生產單位提供混用條件和要求確認安全可靠后方可使用。
2、壓差不穩時，不得投入使用。
3、正常工作、冷卻時，熱油泵不得停止。
4、高溫狀態時，要確保循環良好。
5、正常工作時，高位槽導熱油應保持高液位，儲油槽內導熱油應處于低液位。
6、出油溫度不得超過導熱油的允許工作溫度。
7、經常對各機械潤滑注油。
8、緊急停爐時，不得用水沖澆爐膛。
9、正常停爐時，油溫應降至100℃以下時熱油泵方可停運。
10、儲油槽放空口膨脹槽排氣口接至安全區。
11、升溫速度按升溫曲線運行。
12、先開引風機，后開鼓風機。先停鼓風機，后停引風機。
13、鍋爐房應配備電器、油類消防器材。
14、注意控制煤的粒度，不得大于40mm；煤中不得有金屬、石塊等雜物。
15、出渣機渣塊不得太大及不得有雜物進入，以免損害出渣機，并注意保持出渣機水位高度。
16、制定操作運行規程。
17、應建立運行臺帳。

什么是撬裝鍋爐？
撬裝鍋爐就是把鍋爐和輔機配件在廠按照一定尺寸組裝好，現場無需二次進行安裝。
