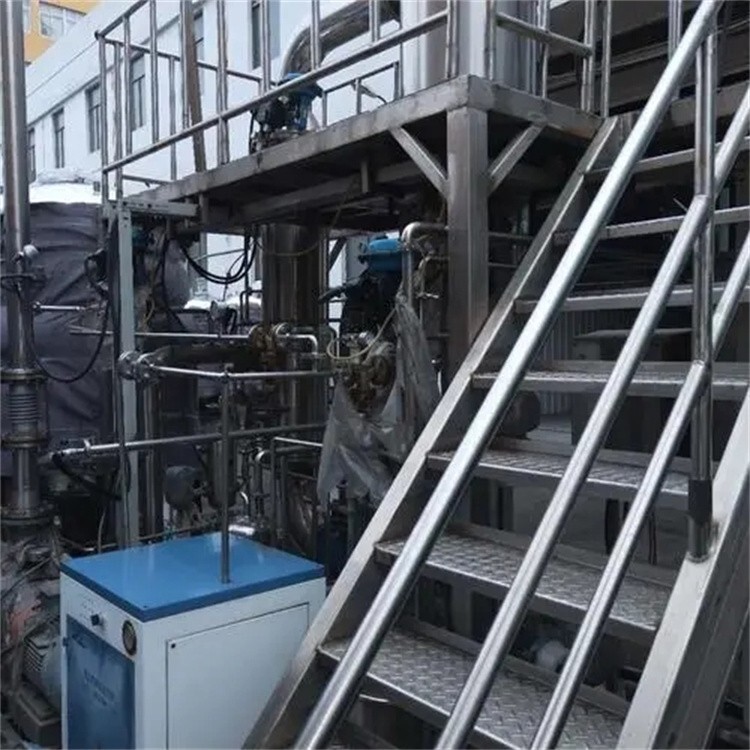

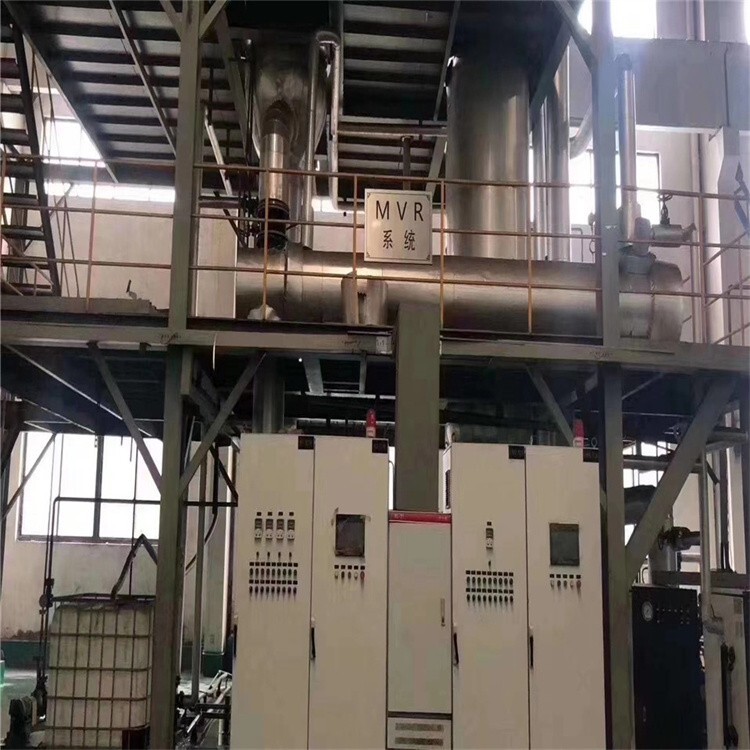

MVR蒸發器整體結構

MVR蒸發器不同于普通單效降膜或多效降膜蒸發器，MVR為單體蒸發器，集多效降膜蒸發器于一身，根據所需產品濃度不同采取分段式蒸發，即產品在次經過效體后不能達到所需濃度時，產品在離開效體后通過效體下部的真空泵將產品通過效體外部管路抽到效體上部再次通過效體，然后通過這種反復通過效體以達到所需濃度。
效體內部為排列的細管，管內部為產品，外部為蒸汽，在產品由上而下的流動過程中由于管內面積增大而使產品呈膜狀流動，以增加受熱面積，通過真空泵在效體內形成負壓，降低產品中水的沸點，從而達到濃縮，產品蒸發溫度為60℃左右。

產品經效體加熱蒸發后產生的冷凝水、部分蒸汽和給效體加熱后殘余的蒸汽一起通過分離器進行分離，冷凝水由分離器下部流出用于預熱進入效體的產品，蒸汽通過風扇增壓器進行增壓（蒸汽壓力越大溫度越高），而后經增壓的蒸汽通過管路匯合一次蒸汽再次通過效體。

設備啟動時需一部分蒸汽進行預熱，正常運轉后所需蒸汽會大幅度減少，在風扇增壓器對二次蒸汽加壓的過程中由電能轉化為蒸汽的熱能，所以設備運轉過程中所需蒸汽減少，而所需電量大幅增加。

技術特點

1）低能耗、低運行費用；

2）占地面積小；

3）公用工程配套少，工程總投資少，

4）運行平穩，自動化程度高；

5）只需少量原生蒸汽；

6）由于常用單效使產品停留時間短

7）工藝簡單，實用性強，部分負荷運轉特性

梁山鑫昌商貿有限公司位于山東省濟寧市梁山縣經濟開發區,地處風景秀麗、名揚中外、歷史悠久的水泊梁山，北依黃河，西靠京九鐵路，東臨京滬鐵路、京福高速：日菏、濟菏高速貫穿全境，交通十分便利。這里是油脂、化工、飼料、食品、制藥類等設備的集散地。

公司主要經營：二手不銹鋼反應釜 、二手搪瓷反應釜、二手臥式螺旋沉降下卸料離心機 、二手碟片式離心機、二手酵母離心機、二手GKH虹吸式刮刀離心機、二手GK刮刀離心機、二手平板吊袋離心機、二手雙機推料離心機、二手管束干燥機、二手流化床干燥機、二手閃蒸干燥機、二手雙錐干燥機、二手真空耙式干燥機、二手滾筒式干燥機、二手熱風循環烘烤箱、二手真空干燥箱、二手不銹鋼列管冷凝器、 二手不銹鋼螺旋版換熱器、二手板式換熱器、二手酒精回收塔、二手刮板蒸發器、二手濃縮蒸發器、二手單效蒸發器、 二手雙效蒸發器、二手三效蒸發器、二手四效蒸發器、二手多效蒸餾水機、二手凈化水處理設備、二手不銹鋼發酵罐、二手?jǐn)嚢韫?、二手不銹鋼儲存罐 、二手廂式壓濾機、二手板框式壓濾機、二手隔膜過濾機、二手冬化過濾機、二手密閉式過濾機、污水過濾機 、二手飼料設備、二手制粒機、二手粉碎機、二手冷卻器、二手混合機、二手提升機、二手制奶設備、二手均質機、二手冷熱缸、二手制藥設備、二手中間體化工設備、二手提取設備、二手多功能提取罐、二手中央空調、二手蒸汽鍋爐、二手燃油燃?xì)忮仩t、二手導熱油鍋爐

MVR蒸發器采用壓縮機提高二次蒸汽的能量，并對提高能量的二次蒸汽加以利用，回收二次蒸汽的潛熱。具體為：將蒸發器產生的二次蒸汽，通過壓縮機的絕熱壓縮，使其壓力、溫度提高后，再作為加熱蒸汽送入蒸發器的加熱室，冷凝放熱，因此蒸汽的潛熱得到了回收利用。冷料在進入蒸發器前，通過熱交換器吸收了冷凝水的熱量，使之溫度升高，同時也冷卻了冷凝液和完成液，進一步提高熱的利用率。

　　以濃縮工業廢水為例：先將工業廢水沿著管道進入預熱器，通過預熱器，對工業廢水進行預熱處理。然后將預熱過后的工業廢水引入到蒸發器中，在蒸發器中，工業廢水將被加熱、蒸發、濃縮，終，加熱蒸汽冷凝形成的蒸餾水流到蒸餾水收集罐內，而二次蒸汽和濃縮液則一起進入汽液分離器中。在汽液分離器中，濃縮液和二次蒸汽分離，終，濃縮液流入到濃縮液收集罐中，而分離出來的二次蒸汽則被導入到機械式壓縮機內。在機械式蒸汽壓縮機內，通過對二次蒸汽壓縮、升溫、升壓，并引入到蒸發器中，然后對工業廢水進行加熱、濃縮、蒸發、蒸餾處理。終，通過重復循環使用二次蒸汽，完成整個工業廢水的處理過程，并實現工業廢水處理和節省能源的雙重目標。

產品在效體流動的整個過程中溫度始終在60℃左右，加熱蒸汽與產品之間的溫度差也保持在5—8℃左右，產品與加熱介質之間的溫度差越小越有利于保護產品質量、有效防止糊管。

根據物料所需要進行處理的處理量大小，MVR蒸發器設備型號分為：0.5T/HMVR蒸發器設備，1T/HMVR蒸發器設備，2T/HMVR蒸發器設備，10T/HMVR蒸發器設備，20T/HMVR蒸發器設備等等。

一般在處理量或蒸發量小于0.5T/H的溶液處理時可以選擇0.5T的MVR蒸發器，MVR蒸發器設備型號按照處理量或蒸發量大小來分是為了便于客戶根據水質情況進行選型，這類按照處理量大小進行設計的MVR蒸發器設備型號分類，是為了更好服務于客戶所設計的適合客戶水質、水量的定制產品。
