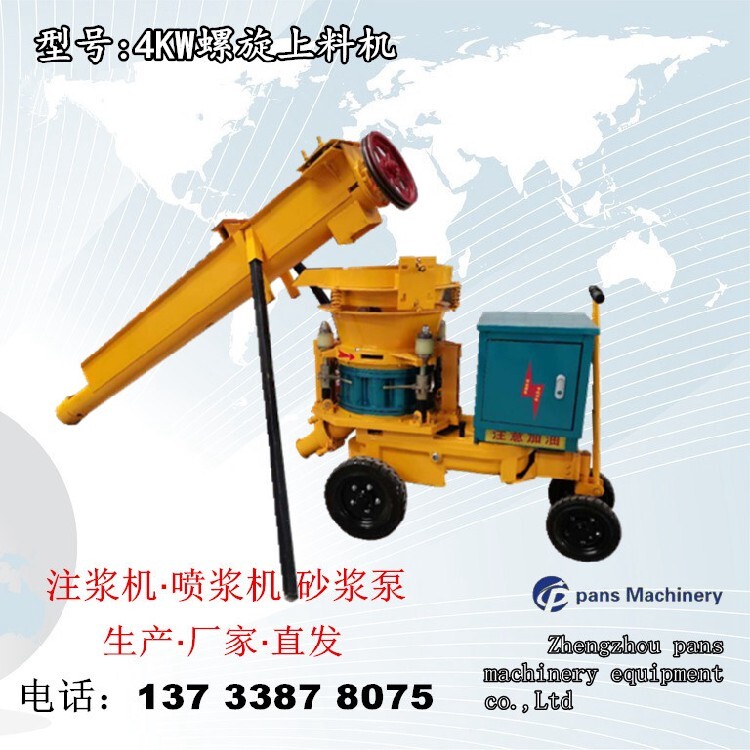

PZ-6型混凝土噴漿機主要技術參數：
生產力： ? ? ? ? ? 6m3/h
傳送距離： ?200m
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.2-0.4Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?5.5kw
電壓等級: ? ? ? ?380v或660v
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1350X740X1160mm
整機重量: ? ? ? 700kg

PZ-6F混凝土噴漿機技術參數：
生產力：6-6.6m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.2-0.4Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1520×820×1280mm
整機重量: ? ? ? 600kg
鄭州磐石支護設備有限公司生產型號如下：
混凝土噴漿機系列：TK600混凝土濕噴機 90D液壓泵送濕噴機轉子料腔式濕噴機，PZ-6F混凝土干噴機， PZ-7干式濕式噴漿機，液壓泵送式濕噴機，混凝土干濕兩用噴漿機，地鐵隧道噴漿機，基坑邊坡支護干噴漿機，無塵噴漿機，水泥砂漿噴涂機，螺桿灌漿一體機及噴漿機各種配件。

PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
混凝土噴漿機的結構及原理
PZ系列噴射機主要是由驅動裝置、轉子總成、風路系統、噴射系統、電氣控制箱（用防爆電機時無控制箱）等部分組成。
○ 驅動裝置
　　 全封閉油浸式減速器安裝在機器底部，三級齒輪傳動，總傳動比約為8:7，轉動效率92，電動機豎直安裝在減速器上，與轉子軸平行。
　　○ 轉子總成
該機采用特的直通式防粘轉子，轉子容量為10L，料腔數是10個，每個料腔內襯由不粘結材料制成，提高了機器處理濕料的能力，減少了清洗和維修工作量。
轉子襯板7：在轉子體上、下兩面各有一塊，用合金工具鋼制造，整體淬火硬度RC60-64，使用壽命可達4000m3砼料以上。
　　 橡膠密封板4：有上、下兩塊，由特殊橡膠制成，耐磨性好，使用壽命300-400m3。
四點式夾緊機構15(PZ系列):采用圓柱形長膠圈作為彈性壓緊裝置，4個長螺桿非均勻分布，以橡膠密封板壓力分布合理，在密封板磨損后圓柱膠圈作為彈性變形力又會使其自動壓緊到旋轉襯板上，始終保持相當?shù)膲壕o力，提高了密封效果，減少了粉塵逸出，同時也可以避免橡膠板壓得太緊而過度磨損。該機構特點是壓緊點在壓力區，且呈對稱分布，密封性能好，料斗座與其限位座之間鉸接裝配，更換易損件快速方便。
浮動式單點夾緊機構：采用螺桿加力，圓柱型橡膠彈簧作為彈性自動壓緊裝置，通過偏心翻轉框架浮動夾緊，并且翻轉框架可通過翻轉座上的調節螺釘進行調節，以此達到較好的壓緊效果， 該機構特點是結構簡單、操作方便。
○ 風路系統
三個球形閥門分別用于控制主風路和通向轉子的上風路及通向旋流器的下風路。另外一個小風管用以供風給料斗振動器，下風路中還有一個壓力表，以便監視輸料管的工作壓力。
　　○ 噴射系統
　　 該系統是由輸料軟管和噴頭構成，噴頭由高分子材料壓注而成，水管、水環、水閥固定在噴頭上。
○ 電氣控制箱（用防爆電機時無控制箱）
　　 該控制箱由漏電空氣自動開關、交流接觸器、保險器和起動停止按鈕組成，可實現漏電、過流、短路等保護功能。

PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
混凝土噴射機的密封板、轉子襯板和轉子的及更換
7.1 密封板的車削和磨削：
為了避免老密封板在過程中變形，可用一個磁性夾緊盤或剛性固定盤把密封板裝卡到車床上，使用硬質合金把表面車削大約2-3mm深，直到深的創痕消失。然后用研磨裝置或多孔砂輪轉動磨削膠皮覆蓋層2-3次。
　　鋼插筋部分低于密封板表面約2mm。
　　工作轉速-200r/min。
　　砂輪轉速——約1600r/min。
進給效率——砂輪或硬質合金0.2-0.3mm/r 。
7.2 當使用新型密封板需要更換時（見圖3）
　　○ 用一把啟子或扳手將橡膠板撬出。
　　○ 清理底板內外表面。
　　○ 把橡膠板按定位的方向放好并左右轉動到轉動鍵的連接位置，并微微有點傾斜。
　　○ 一手壓住傾斜的位置，一手用榔頭輕輕敲打周圍，使橡膠板均勻進入底板內。
7.3 轉子襯板的
　　○ 用一把精巧的鑿子使襯板與轉子分開，切勿用笨重的錘子或其它工具敲打，以免損壞特別硬脆的轉子襯板。
　　清洗襯板與轉子的結合面。
　　○ 表面磨損襯板，直到傷痕消失。
　　○ 襯板往轉子上安裝時，柱銷應與襯板表面平齊，應特別注意不能使柱銷襯板表面，以免損傷橡膠密封板。
7.4 轉子的拆修
　　拆卸轉子主軸，把塑膠料腔從轉子孔中拔出，清洗轉子，車削轉子端面，直到傷痕完全消失。檢查塑膠料腔，若有損壞，應更換。

無塵混凝土噴漿機的主要技術參數
生產能力（m/h） 6～7
輸送距離（水平/高度）（m） 200/30
骨料直徑 ≤20
輸料管內徑 φ51
額定工作壓力（MPa） 0.6～0.8
耗風量（m/h） ≤8
上料高度 1.1
綜合回彈 ≤20
機旁粉塵濃度（mg/m） ≤15
集塵裝置 電機功率（KW） 1.5
流量（m/h） 360
全壓（MPa） 1.5
轉子轉速（r/min） 11
主電機功率（KW） 7.5
主電機轉速（r/min） 960
電壓等級（V） 380
外形尺寸 1785×900×1160
整機重量（Kg） 900
除塵混凝土噴漿機工作原理
除塵器是一種例用高密度壓縮海綿體過濾的干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。當含塵氣體進入過濾室時，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰塵斗，部分較細小粉塵的氣體在通過濾網時，粉塵被阻留，使氣體凈化。當濾網使用一段時間后，由于網孔內灰塵的滯留、擴散、靜電等效應，會使濾網積聚了一層粉塵，這層粉塵稱為初層，在此以后的運動過程中，初層成了濾網的主要過濾層，依靠初層的作用，網孔較大的也能獲得較高的過濾效率。隨著粉塵在濾網表面的積聚，除塵器的效率和阻力都相應的增加，當濾網兩側的壓力差很大時，會把有些已附著在濾網上的細小塵粒擠壓過去，使除塵器效率下降。另外，除塵器的阻力過高會使除塵系統的風量顯著下降。因此，除塵器的阻力達到一定數值后，要及時清灰。清灰時不能破壞初層，以免效率下降。

無塵混凝土噴漿機的主要技術參數
生產能力（m/h） 6～7
輸送距離（水平/高度）（m） 200/30
骨料直徑 ≤20
輸料管內徑 φ51
額定工作壓力（MPa） 0.6～0.8
耗風量（m/h） ≤8
上料高度 1.1
綜合回彈 ≤20
機旁粉塵濃度（mg/m） ≤15
集塵裝置 電機功率（KW） 1.5
流量（m/h） 360
全壓（MPa） 1.5
轉子轉速（r/min） 11
主電機功率（KW） 7.5
主電機轉速（r/min） 960
電壓等級（V） 380
外形尺寸 1785×900×1160
整機重量（Kg） 900
除塵噴漿機的結構及組成
除塵器為整體機，主要由電動機、風機、過濾箱、儲灰斗、電機護罩等合為一體，除了正確選擇濾網材料外，清灰對除塵器起著決定性的作用，也是噴射機運行中重要的一環，為此，使用一段時間后，感覺吸力減小時應該進行人工清灰，清灰時可打開側門，抽出濾網進行振打清灰，以清理濾網上的積灰。濾網選用高密度壓縮海綿，除塵（可達 99以上），可捕集粒徑大于5微米的細小粉塵，具有使用靈活、體積小、重量輕、結構簡單、運行穩定、投資小、維護方便等優點。
