TK600濕式混凝土噴射機主要技術性能參數
額定生產能力： 6m3/h
輸送距離： 水平40-60 m 垂直20-40 m
砼料骨料粒徑： 20 mm
適用混凝土坍落度： 5～20 cm
適用材料水灰比： ≤0.45
工作氣壓： 0.4～0.6 MPa
耗氣量： 8～10 ｍ3/min
液態速凝劑添加能力： 0～108 L/h
上料高度： 1.2 m
主電機功率： 7.5 kW
電壓等級： AC380 V
外形尺寸： 2136×940×1242（mm）
整機重量： 850 kg

鄭州磐石支護設備有限公司生產型號如下：
混凝土噴漿機系列：TK600混凝土濕噴機 90D液壓泵送濕噴機轉子料腔式濕噴機，PZ-6F混凝土干噴機， PZ-7干式濕式噴漿機，液壓泵送式濕噴機，混凝土干濕兩用噴漿機，地鐵隧道噴漿機，基坑邊坡支護干噴漿機，無塵噴漿機，水泥砂漿噴涂機，螺桿灌漿一體機及噴漿機各種配件。
注漿機系列：BW150注漿機，BW250高壓泥漿泵，BW160注漿泵 壓漿機 灌漿機 水泥灰漿灌漿機，臥式三缸注漿泵，GPB150三缸柱塞注漿泵，SJ200液壓雙缸砂漿泵，BW70/8雙缸砂漿泵，BW60/8單缸沙漿水泥注漿機，WYB90-125雙液注漿機，雙缸活塞泵，高壓旋噴注漿泵，擠壓式注漿機，螺桿注漿一體機，二次構造柱泵，混凝土輸送泵，注漿記錄儀。雙層攪拌桶，立式單層攪拌機，高速制漿機，快速制漿機，水泥灰漿攪拌機及配件。

TK600濕式混凝土噴射機主要技術性能參數
額定生產能力： 6m3/h
輸送距離： 水平40-60 m 垂直20-40 m
砼料骨料粒徑： 20 mm
適用混凝土坍落度： 5～20 cm
適用材料水灰比： ≤0.45
工作氣壓： 0.4～0.6 MPa
耗氣量： 8～10 ｍ3/min
液態速凝劑添加能力： 0～108 L/h
上料高度： 1.2 m
主電機功率： 7.5 kW
電壓等級： AC380 V
外形尺寸： 2136×940×1242（mm）
整機重量： 850 kg

液壓泵送濕噴機的主要技術性能參數：（見表1）
序號 主要技術參數 型號 單位
WYSP80 WYSP90D
1 額定生產能力 3-6 3-7 m3/h
2 系統壓力 20 20 MPa
3 骨料粒度 ≤15 ≤15 mm
4 泵送次數 26 20 C/min
5 輸送距離 水平 60 60 m
垂直 30-40 30-40 m
6 主電機功率 15 22 KW
7 液壓油箱容積 130 200 L
8 料缸規格 Φ120×420 Φ120×610 mm
9 輸送管徑 51 57 mm
10 上料高度 1100 1100 mm
11 外形尺寸 3200×1200×1145 3390×1300×1510 mm
12 整機質量 1200 1500 kg

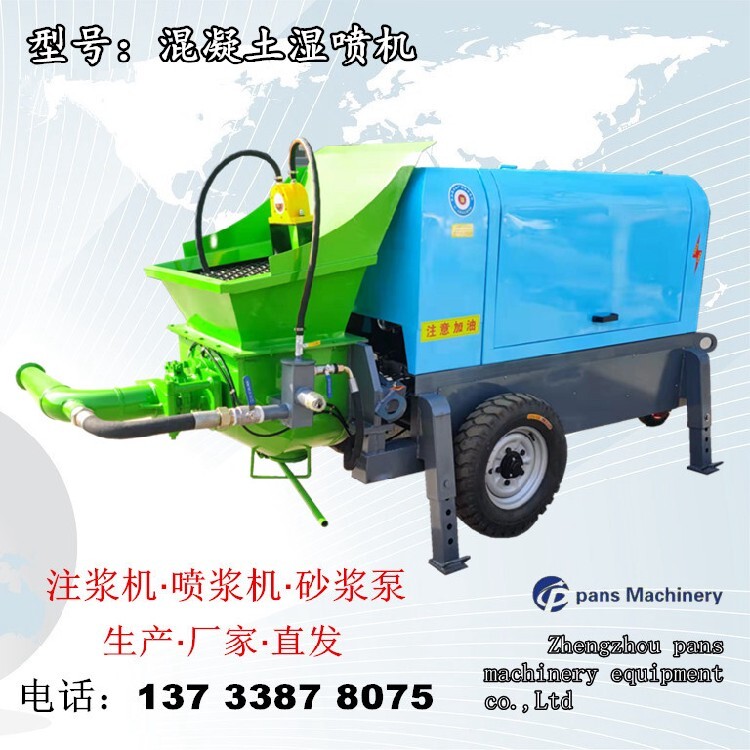

WYSP90D濕噴機的主要技術參數 型號 單位
額定生產能力 3-7 m3/h
系統壓力 20 MPa
骨料粒度 ≤15 mm
泵送次數 20 C/min
輸送距離 水平 60 m
垂直 30-40 m
主電機功率 22 KW
液壓油箱容積 200 L
料缸規格 Φ120×610 mm
輸送管徑 57 mm
上料高度 1100 mm
外形尺寸 3390×1300×1510 mm
整機質量 1500 kg

濕噴機的料斗裝置
料斗裝置主要用來進行物料儲備。由料斗、料斗座、篩網、壓緊彈簧、震動電機等組成。按一定級配和水灰比拌合好的砼料，在振動器的強制振動下，通過料斗座上的篩網進入料斗。攪拌裝置不停攪拌，防止混凝土離析。
3.7 潤滑冷卻散熱系統
警告：使用前水槽內應加入油水混合物或機床切削用乳化液，加入量以沒過活塞桿為易。
潤滑系統主要作用是為濕噴機主要轉動部件進行潤滑，本泵設有AH-D15L液驅潤滑油泵、過濾器、遞進工分油器、潤滑油管、油管接頭等部分組成，潤滑油泵冬季使用NLGI000號鋰基潤滑脂，其它季節使用NLGI00、0號鋰基潤滑脂，通過分油器分成4路，分別向S管擺閥的兩個轉動軸徑加注潤滑脂，以便于潤滑軸徑處的密封部件；同時斜擺缸兩端的球窩處設有黃油加注油孔，可用黃油槍對其轉動球頭內加注潤滑黃油。注漿泵使用前水槽內應加入油水混合物或機床用切削液（固體切削劑兌水比例1：50），水槽的一端與料缸內腔相通，一端與液壓缸相連，可對料缸內的活塞起到潤滑冷卻做用，油箱容積經熱平衡計算，AH1012T或AH1317型風冷器可對整個液壓油路起到良好的冷缷作用。
警告：系統工作時管道及部分元件中有高壓油脂，在檢修或觀察工作狀態時請佩戴防護眼鏡，初次使用本系統，加注油脂時，宜先注入少量機械油，以使濾網內空氣排出，保持泵體清潔，防止臟物進入油脂內，潤滑系統每耗50-100L潤滑脂后，請及時更換或清洗潤滑泵中配置的吸、出脂過濾網，斜擺缸球窩內定時用黃油槍加注潤滑脂?。?！
