產品別名 |
葉片泵,液壓泵 |
面向地區 |
全國 |
用途 |
計量泵 |
規格 |
PV7-2X/20-20RA01MAO-10 |
泵軸位置 |
臥式 |
材質 |
鑄鐵 |
驅動方式 |
電磁 |
性能 |
耐腐蝕 |
葉輪數目 |
單級 |
原理 |
葉片泵 |

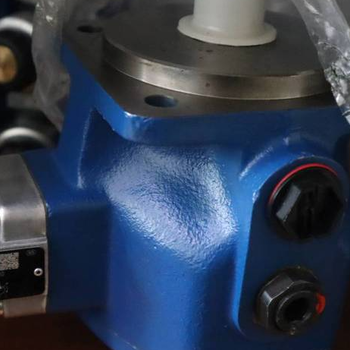

PV7-2X/20-20RA01MAO-10力士樂Rexroth先導式葉片泵
exroth德國力士樂PV7 的液壓泵是變量葉片泵。
主要由泵體、轉子、葉片、定子環、壓力控制器和調節螺栓組成。圓形的定子環夾持在小調節活塞和大調節活塞之間
。此環的三個接觸點是高度調節螺栓。被驅動的轉子在定子環內轉動。轉子槽內的葉片由于離心力的作用壓在定子
環上。
力士樂REXROTH葉片泵吸油和排油過程
用來傳遞油液的腔由葉片、轉子、定子環和配油盤形成。
為了在投入使用時確保泵的運行功能，定子環由大調節活塞后面的彈簧壓在其偏心位置 (排油位置)。
當轉子轉動時，油腔的容積增大，并且通過吸油通道吸油。當油腔達到大容積時，它脫離吸油側。轉子繼續轉動，此
腔和壓油側接通，并使其容積減小，通過壓油通道壓油到系統。
類型 PV7 A 液壓泵是直動式葉片泵，其排量體積可調。
基本上由殼體，蓋板，轉子，葉片，定子環，壓縮彈簧，調整螺釘和控制板組成。為限制大流量，該泵配有調節螺釘
。驅動轉子在定子環中旋轉。轉子中導入的葉片在離心力的作用下貼緊定子環的內跑合面。
吸油和排油過程
運輸流體所需的腔室由葉片，轉子，定子環，控制板和蓋板組成。
轉子旋轉時室體積增加，腔室通過吸油通道填充流體。達到大室體積后，腔室從吸油側分離。
隨著轉子繼續旋轉，高壓流體側的連接打開，腔室縮小并迫使流體通過壓力油口進入系統。
壓力控制
定子環由彈簧固定在其初始的偏心位置。系統中所需的大工作壓力是在調節螺釘處通過彈簧設定。增大的壓力是由于
對抗彈簧力的工作阻力作用于定子
環內跑合面的壓力側而產生的。
達到相關壓力（由設定的彈簧力決定）后，定子環朝零位置的方向移出其偏心位置。流量自我調節至當時所需的值。
