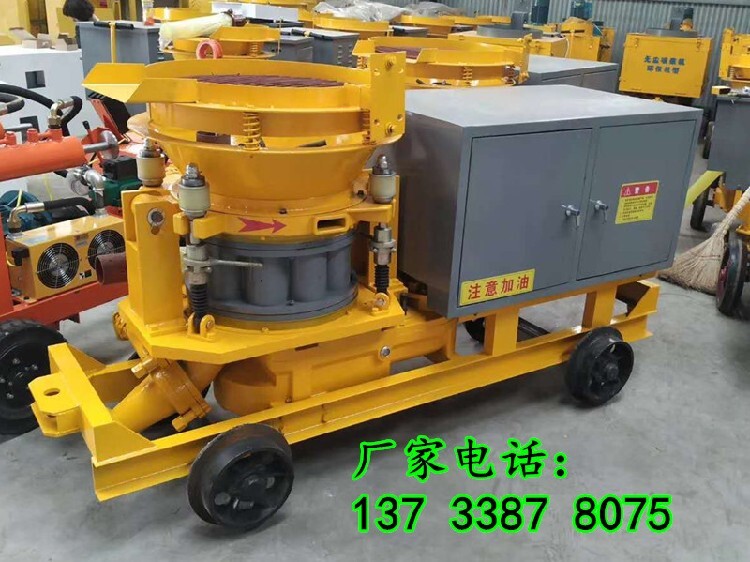

PZ-6F混凝土噴漿機技術參數：
生產力：6-6.6m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.2-0.4Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1520×820×1280mm
整機重量: ? ? ? 600kg
混凝土噴漿機使用操作
操作者須仔細閱讀使用說明書，并熟悉機器結構后方可上崗操作。
4.1 開機前的準備
○ 檢查電控系統各線路接點是否牢固和有無漏電現象。
　　○ 觀察油標，檢查減速器內潤滑油是否充足。
　 ○ 檢查機器各部分的聯結緊固是否正確可靠。
　　○ 短時運轉一下機器，以便于掌握轉動情況（注意運轉方向是否與箭頭方向一致，注意避免摩擦板發熱）。
　　○ 檢查施加于密封板的壓緊壓力，先用于鎖緊夾緊裝置桿上的螺母，直到壓緊為止，然后再使用扳手上緊2-3圈，直到密封板不漏氣為止。
有兩種檢查密封板夾緊程度的方法，可任選一種：
　　 （1）彎折輸料管，打開主閥門，壓力在0.3MPa左右時，密封板處沒有壓力泄出。
　　 （2）轉動機器約1/2圈，當停機時，轉子立即停止并向后轉稍許（由于壓緊橡膠的彈性所致）。

PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
工作原理
PZ系列混凝土噴射機的結構和工作原理如圖1所示，攪拌好的物料由配料攪拌機卸料口(或人工拌料和上料）經過振動篩網供入噴射機料斗1中，由撥料器2撥動注入轉子的直通料腔6中，隨轉子5旋流到出料口處，在這里從氣室13通入壓縮空氣，把物料吹入出料彎頭9，由旋流器10引入另一股壓風，呈多頭風螺旋狀態把物料吹散、加速，并使其旋轉、浮游，進入輸料管，到達噴頭再添加少量補充水分或液體速凝劑（濕噴時）噴射出去。

PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
設備的維護與保養
　　PZ系列噴射機被設計成適用于困難的現場條件，維修量少，然而，與所有轉子型噴射機一樣，經常注意維護保養。
6.1 密封板和轉子襯板是本機的關鍵件，一定要注意它們的維修保養，以在工作中始終不發生故障。
　　轉子夾緊系統施加于密封板的壓緊力在整個板面上分布是不均勻的，在卸料口和余氣口之間較大，而且壓力點隨著轉子的旋轉不斷前后漂移，這種壓力的差異可由夾緊系統來解決，從而使機器運轉時結合面漏風其輕微。
　　機器在使用中正確的夾緊對磨損消耗費用有著重要影響。
　　如果夾緊不當，壓氣將在兩板之間的結合面逸出，并攜帶出來細顆粒，在機旁產生粉塵，這種細砂的爆發作用會侵蝕密封板，使其在短時間內失效。
　　密封板不允許存在由于過分夾緊所產生的超限應力，否則會由于磨擦受熱而造成的過度磨損，密封板的耐熱為110℃，一般在使用中不超過80℃屬于正常。
每個班應該清洗密封板并檢查摩損情況，如果橡膠板已被磨損到這樣的程度；鋼插筋與皮表面齊平（圖2）或余氣孔、進料孔有氣泄漏，密封板就更換。因?yàn)檫@時旋轉襯板將會直接接觸鋼插筋使密封板不能充分預緊獲得有效密封，而使其失去氣密性。
　　轉子襯板每周檢查一次，如果出現較深的劃傷痕（深度超過1mm)，就應該重新研磨。
　　襯板圓孔的邊棱要經常檢查，它保持尖銳的棱邊，如果棱邊被斜切，細微顆粒就會很容易滲透入結合面，磨損。如果換了新的密封板，而老的轉子襯板料孔帶有斜面棱邊，新密封板的使用壽命將會顯著縮短。
　　及時修磨轉子襯板，除去已磨損部分，可以省去很多麻煩并節約費用。

無塵混凝土噴漿機的主要技術參數
生產能力（m/h） 6～7
輸送距離（水平/高度）（m） 200/30
骨料直徑 ≤20
輸料管內徑 φ51
額定工作壓力（MPa） 0.6～0.8
耗風量（m/h） ≤8
上料高度 1.1
綜合回彈 ≤20
機旁粉塵濃度（mg/m） ≤15
集塵裝置 電機功率（KW） 1.5
流量（m/h） 360
全壓（MPa） 1.5
轉子轉速（r/min） 11
主電機功率（KW） 7.5
主電機轉速（r/min） 960
電壓等級（V） 380
外形尺寸 1785×900×1160
整機重量（Kg） 900
除塵噴漿機的結構及組成
除塵器為整體機，主要由電動機、風機、過濾箱、儲灰斗、電機護罩等合為一體，除了正確選擇濾網材料外，清灰對除塵器起著決定性的作用，也是噴射機運行中重要的一環，為此，使用一段時間后，感覺吸力減小時應該進行人工清灰，清灰時可打開側門，抽出濾網進行振打清灰，以清理濾網上的積灰。濾網選用高密度壓縮海綿，除塵（可達 99以上），可捕集粒徑大于5微米的細小粉塵，具有使用靈活、體積小、重量輕、結構簡單、運行穩定、投資小、維護方便等優點。

TK600濕式混凝土噴射機主要技術性能參數
額定生產能力： 6m3/h
輸送距離： 水平40 m 垂直20 m
砼料骨料粒徑： 20 mm
適用混凝土坍落度： 5～20 cm
適用材料水灰比： ≤0.45
工作氣壓： 0.4～0.6 MPa
耗氣量： 8～10 ｍ3/min
液態速凝劑添加能力： 0～108 L/h
上料高度： 1.2 m
主電機功率： 7.5 kW
電壓等級： AC380 V
外形尺寸： 2136×940×1242（mm）
整機重量： 850 kg

WYSP90D液壓濕噴機的主要技術參數 型號 單位
額定生產能力 3-7 m3/h
系統壓力 20 MPa
骨料粒度 ≤15 mm
泵送次數 20 C/min
輸送距離 水平 60 m
垂直 30-40 m
主電機功率 22 KW
液壓油箱容積 200 L
料缸規格 Φ120×610 mm
輸送管徑 57 mm
上料高度 1100 mm
外形尺寸 3390×1300×1510 mm
整機質量 1500 kg
