PZ-6F混凝土噴漿機技術參數：
生產力：6-6.6m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.2-0.4Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1520×820×1280mm
整機重量: ? ? ? 600kg
鄭州磐石支護設備有限公司生產型號如下：

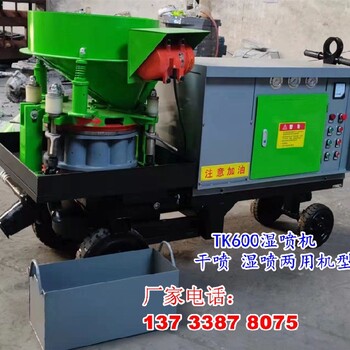

混凝土噴漿機系列：TK600混凝土濕噴機 90D液壓泵送濕噴機轉子料腔式濕噴機，PZ-6F混凝土干噴機， PZ-7干式濕式噴漿機，液壓泵送式濕噴機，混凝土干濕兩用噴漿機，地鐵隧道噴漿機，基坑邊坡支護干噴漿機，無塵噴漿機，水泥砂漿噴涂機，螺桿灌漿一體機及噴漿機各種配件。

PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
工作原理
PZ系列混凝土噴射機的結構和工作原理如圖1所示，攪拌好的物料由配料攪拌機卸料口(或人工拌料和上料）經過振動篩網供入噴射機料斗1中，由撥料器2撥動注入轉子的直通料腔6中，隨轉子5旋流到出料口處，在這里從氣室13通入壓縮空氣，把物料吹入出料彎頭9，由旋流器10引入另一股壓風，呈多頭風螺旋狀態把物料吹散、加速，并使其旋轉、浮游，進入輸料管，到達噴頭再添加少量補充水分或液體速凝劑（濕噴時）噴射出去。

PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
防粘料腔和出料彎頭具有防粘功能，一般在工作時不會粘結，但每班工作結束后應打開轉子，彎頭進行檢查清理。
6.3 應經常注意減速器的維護與保養。
　　○ 每班工作后應及時清理減速器外表面粘附的拌合料等雜物。
　　○ 經常觀察油標，潤滑油不足時應及時充填。潤滑油為50號工業齒輪油（sy1175-77s)或46號機械油。
　　○ 累計工作250小時（約三個月）后應重新更換潤滑油。
　　○ 應及時充填轉子方軸軸承潤滑油脂（方軸頂部有注油口）。

無塵混凝土噴漿機的主要技術參數
生產能力（m/h） 6～7
輸送距離（水平/高度）（m） 200/30
骨料直徑 ≤20
輸料管內徑 φ51
額定工作壓力（MPa） 0.6～0.8
耗風量（m/h） ≤8
上料高度 1.1
綜合回彈 ≤20
機旁粉塵濃度（mg/m） ≤15
集塵裝置 電機功率（KW） 1.5
流量（m/h） 360
全壓（MPa） 1.5
轉子轉速（r/min） 11
主電機功率（KW） 7.5
主電機轉速（r/min） 960
電壓等級（V） 380
外形尺寸 1785×900×1160
整機重量（Kg） 900
除塵混凝土噴漿機工作原理
除塵器是一種例用高密度壓縮海綿體過濾的干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。當含塵氣體進入過濾室時，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰塵斗，部分較細小粉塵的氣體在通過濾網時，粉塵被阻留，使氣體凈化。當濾網使用一段時間后，由于網孔內灰塵的滯留、擴散、靜電等效應，會使濾網積聚了一層粉塵，這層粉塵稱為初層，在此以后的運動過程中，初層成了濾網的主要過濾層，依靠初層的作用，網孔較大的也能獲得較高的過濾效率。隨著粉塵在濾網表面的積聚，除塵器的效率和阻力都相應的增加，當濾網兩側的壓力差很大時，會把有些已附著在濾網上的細小塵粒擠壓過去，使除塵器效率下降。另外，除塵器的阻力過高會使除塵系統的風量顯著下降。因此，除塵器的阻力達到一定數值后，要及時清灰。清灰時不能破壞初層，以免效率下降。

無塵混凝土噴漿機的主要技術參數
生產能力（m/h） 6～7
輸送距離（水平/高度）（m） 200/30
骨料直徑 ≤20
輸料管內徑 φ51
額定工作壓力（MPa） 0.6～0.8
耗風量（m/h） ≤8
上料高度 1.1
綜合回彈 ≤20
機旁粉塵濃度（mg/m） ≤15
集塵裝置 電機功率（KW） 1.5
流量（m/h） 360
全壓（MPa） 1.5
轉子轉速（r/min） 11
主電機功率（KW） 7.5
主電機轉速（r/min） 960
電壓等級（V） 380
外形尺寸 1785×900×1160
整機重量（Kg） 900
除塵噴漿機的結構及組成
除塵器為整體機，主要由電動機、風機、過濾箱、儲灰斗、電機護罩等合為一體，除了正確選擇濾網材料外，清灰對除塵器起著決定性的作用，也是噴射機運行中重要的一環，為此，使用一段時間后，感覺吸力減小時應該進行人工清灰，清灰時可打開側門，抽出濾網進行振打清灰，以清理濾網上的積灰。濾網選用高密度壓縮海綿，除塵（可達 99以上），可捕集粒徑大于5微米的細小粉塵，具有使用靈活、體積小、重量輕、結構簡單、運行穩定、投資小、維護方便等優點。

WYSP90D液壓濕噴機的主要技術參數 型號 單位
額定生產能力 3-7 m3/h
系統壓力 20 MPa
骨料粒度 ≤15 mm
泵送次數 20 C/min
輸送距離 水平 60 m
垂直 30-40 m
主電機功率 22 KW
液壓油箱容積 200 L
料缸規格 Φ120×610 mm
輸送管徑 57 mm
上料高度 1100 mm
外形尺寸 3390×1300×1510 mm
整機質量 1500 kg
