巷道式堆垛機作為整個自動化立體倉庫的核心設備，是由叉車、橋式堆垛機演變而來的，主要用途是在高層貨架的巷道內來回穿梭運行，通過手動操作半自動操作或全自動，操作實現把貨物從一處搬運到另一處，巷道式堆垛機是自動化立體倉庫的衍生物，常見的有單立柱堆垛機、雙立柱堆垛機、四立柱堆垛機、轉軌式堆垛機。不同的堆垛機之間具有一定的差異，從結構形式上區別，目前立體倉庫中應用較廣的堆垛機有雙立柱結構和單立柱結構。堆垛機主要由機架水平行走機構、提升機構載貨臺貨叉及電氣控制系統構成。單立柱結構的堆垛機機架由一根立柱和下橫梁組成，立柱多采用較大的H型鋼或焊接制作，立柱上附加導軌，整機重量較輕，消耗材料少 。雙立柱結構的堆垛機機架由兩根立柱和上橫梁下橫梁組成一個長方形框架 ，立柱形式有方管和圓管，方管兼作起升導軌，圓管附加起升導軌，雙立柱堆垛機的大優點就是強度和剛性都比較好，并且運行平穩，一般對于起重高度較高起重量較大和水平運行，速度高的立體倉庫堆垛機多采用雙立柱結構。
　　巷道堆垛機自動化立體倉庫，作為自動化立體庫的特征標志，是立體庫中的行業擔當。作為目前主流的立體倉庫解決方案之一，主要以料箱或托盤為存取單元，在倉儲管理系統的配合下，快捷的完成貨品存取及查詢作業。作為自動化立體庫的核心，堆垛機的性能直接決定倉庫的吞吐效率。在倉儲管理系統指揮下，高而窄的堆垛機沿著立體庫巷道間的導軌來回循環作業 ，快捷地完成任意單元貨物的實時存取。在提高作業效率、準確率 、安全性 、以及改善人員作業環境等方面效果良好。

堆垛機也稱堆垛起重機，是自動化立體倉庫中重要的起重運輸設備，是自動化立體倉庫特征性標志，堆垛機立體倉庫采用貨叉貨串桿作為取物裝置，在倉庫、車間等處攫取、搬運、堆垛，從高層貨架取放單元貨物，堆垛機是一種倉儲設備，在自動化立體倉庫的通道內，來回運行，將貨物從巷道口貨架的貨格存入貨取出。

堆垛機也稱堆垛起重機，是自動化立體倉庫中重要的起重運輸設備，是自動化立體倉庫特征性標志，堆垛機立體倉庫采用貨叉貨串桿作為取物裝置，在倉庫、車間等處攫取、搬運、堆垛，從高層貨架取放單元貨物，堆垛機是一種倉儲設備，在自動化立體倉庫的通道內，來回運行，將貨物從巷道口貨架的貨格存入貨取出。

　　按照有無導軌可分為有軌巷道堆垛機和無軌堆垛機

　　有軌巷道堆垛機是指堆垛機沿著巷道內的軌道運行，無軌堆垛機又稱為高架叉車。在立體倉庫中運用的主要作業設備有有軌巷道堆垛機、無軌巷道堆垛機和普通叉車。

　　有軌巷道堆垛機分類方式多種多樣，如按支承方式、用途、控制方式、結構、運行軌跡等分類。但無論何種類型的堆垛機一般都由水平行走機構、起升機構、載貨臺及貨叉機構、機架和電氣設備等基本部分組成。在目前立體倉庫應用中，堆垛機常見的是按結構形式和運行軌跡分類。

　　堆垛機是整個自動化立體倉庫的核心設備，通過手動操作、半自動操作或全自動操作實現把貨物從一處搬運到另一處。它由機架、水平行走機構、提升機構、載貨臺、貨叉及電氣控制系統構成。從結構形式上區別，目前立體倉庫中堆垛機有雙立柱結構和單立柱結構。

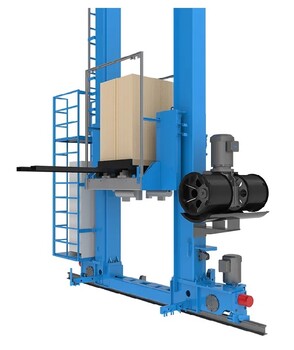

　　雙立柱結構的堆垛機機架由兩根立柱和上橫梁、下橫梁組成一個長方形框架。立柱形式有方管和圓管。方管兼作起升導軌，圓管附加起升導軌。雙立柱堆垛機的大優點就是強度和剛性都比較好，并且運行平穩。一般對于起重高度較高、起重量較大和水平運行速度高的立體倉庫堆垛機多采用雙立柱結構。雙立柱堆垛機的起升機構，普遍采用鏈條傳動，由電機減速機驅動鏈輪轉動，通過鏈條引載貨臺沿立柱或起升機導軌作升降運動。由于鏈條牽引載貨臺或配重裝置，受空間尺寸限制，傳動和布置較復雜，但定位較準確。

　　單立柱結構的堆垛機機架由一根立柱和下橫梁組成。立柱多采用較大的H型鋼或焊接制作，立柱上附加導軌。整機重量較輕，消耗材料少，因此制造成本相對較低，但剛性稍差。由于載貨臺及貨物對立柱的偏心作用，以及行走、制動時產生的水平慣性力作用，使單立柱堆垛機在使用上有局限性。不適于起重重量大和水平運行速度高的堆垛機。單立柱堆垛機的起升結構，普遍采用鋼絲繩傳動，由電機減速機驅動卷筒轉動，通過鋼絲繩牽引載貨臺沿立柱或起升鋼軌作升降運動。

堆垛機是自動化立體庫輸送體系的核心，是重要的起重運輸設備。

　　根據立柱結構的不同，堆垛機一般被分為單立柱堆垛機和雙立柱堆垛機兩大系列。在特定工況或壞境中常需要使用特殊應用的堆垛機，市場中應用較多的有配合子母車實現密集存儲子母車型堆垛機、適應不同溫度的高溫、低溫堆垛機等等。

　　單立柱堆垛機的特點是其結構緊湊、適用于輕載高速倉儲系統，庫內周轉率較高，運作速度較快、工作時間較長、貨物重量低于100kg、立庫高度小于10m的自動化立體庫，如新能源成品倉庫、食品倉庫、醫藥、電子行業成品及半成品倉庫等。

　　雙立柱堆垛機結構穩定、安全可靠、適用性強，適用于重載物流系統，庫內周轉率要求一般，運作速度一般、工作時間較長、貨物重量大于200kg、立庫高度大于10m的智能立體庫，如新能源原材料倉庫、汽車零配件倉庫、鋼鐵行業成品倉庫、化工行業原材料倉庫，冷鏈存儲倉庫等。

　　轉彎堆垛機可實現一機多巷道配置需求，滿足用戶大儲量，低效率的存儲要求，降低倉儲系統一次性投資額度。常用于新能源成品倉庫、鋼鐵行業成品倉庫、汽車零配件倉庫、冷鏈存儲倉庫等。

立體倉庫堆垛機采用了自動化物流倉儲設備，實現立體庫存儲的自動化管理，達到及時自動為輸送線補給缸體組芯和空托盤，同時在輸送線上實現及時為下一工位輸送貨物，控制采用手動、自動兩種形式，更靈活處理輸送時出現的異常問題。

立體倉庫堆垛機的輸送系統PLC通過通信處理器與監控機相連，接收監控機發出的作業命令，返回命令的執行情況和系統狀態等。電控系統具有對故障檢測和故障狀態的聲光報警及消除聲光報警功能。組合芯儲存立庫用于儲存成組砂芯及空托板，在制芯和造型工部間起調節砂芯供需平衡作用。

工作原理

堆垛機由行走電機通過驅動軸帶動車輪在下導軌上做水平行走，由提升電機通過鋼絲繩帶動載貨臺做垂直升降運動，由載貨臺上的貨叉做伸縮運動。通過上述三維運動可將貨位的貨物取出或?qū)⒇浳锼腿胴浳?。行走認址器用于測量堆垛機水平行走位置；提升認址器用于控制載貨臺升降位置；貨叉方向使用接近開關定位。通過光電識別，以及光通訊信號的轉化，實現計算機控制，也可實現堆垛機控制柜的手動和半自動控制。同時采用優化的調速方法，減少堆垛機減速及停機時的沖擊，大大縮短堆垛機的起動、停止的緩沖距離，提高了堆垛機的運行效率。

堆垛機的研發
近幾年隨著商家開展網上線下一體化，產品搶占市場份額需求擴大，備貨量劇增使得、超大型自動化立體倉庫、配送中心規模呈現爆發式增長。國內外物流集成廠商都投入了的研發精力，帶來眾多新的設計理念和深入的技術研究成果。

1 堆垛機立柱結構的模型分析
在庫容量不變的情況下，倉庫的高度增加一倍，占地面積能減少35%到45%。擴大的物流需求以及我國可利用土地價值的提升，須提高堆垛機的高度來滿足存儲空間的要求。堆垛機需要滿足的要求：
1) 堆垛機具有足夠的剛度、強度和穩定性。在高度大幅提升至45 m 的情況下，設備在巷道運行速度達到200 m/min 以上，貨物的提升速度達到70 m/min以上，貨叉伸叉的速度達到40 m/min。
2) 堆垛機具備快速定位能力，堆垛機在鋼軌上平穩運行。在以較大加速度運行工況下能快速制動和啟動。
3) 設備能有效防搖擺，貨叉快速獲取和放置貨物，載貨臺在高位和低位具有良好的一致性。堆垛機承受載荷的金屬結構主要由上橫梁、立柱和下橫梁組成，堆垛機通常分為單立柱堆垛機和雙立柱堆垛機。堆垛機采用雙立柱金屬結構，雙立柱金屬結構屬于門架結構，具有更好的剛度屬性
