關鍵詞 |
三節伸縮叉,三節伸縮貨叉,堆垛機三節叉,伸縮貨叉 |
面向地區 |
品牌 |
集維/AHJW |
|
材質 |
42CrMo |
電動功率 |
按設計要求 |
額定載荷 |
≤10000kg |
加工定制 |
是 |
大寬度 |
按實際需求 |
低高度 |
300mm |
類型 |
其它 |
一、基本概述
堆垛機三節伸縮貨叉，簡稱：三節叉、三節伸縮叉、三節伸縮貨叉，又名：三節移載叉、三節移載貨叉、三節伸縮牙叉等，它是立體庫、智能倉儲堆垛系統中的重要組件，主要用于對物料的搬運或移載，具有強大的運載能力，可根據控制系統發出的指令，實現對不同高度或不同位置的物料進行精jing準zhun抓取或移載，能滿足多種不同類型的物料搬運或移載需求！
二、設計結構
三節伸縮貨叉是由上叉體(前叉體)、中叉體、下叉體(固定叉體)等三節或三段叉體疊加在一起組成的，輔以導向滾輪（滾動軸承）、導向滑塊、齒輪齒條、鏈輪鏈條（或同步帶）、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機等部件構成的一個完整的伸縮機構！
大多情況下采用鏈輪鏈條+齒輪+齒條的組合傳動方式，也可采用純齒輪傳動方式，也有少量采用同步帶傳動的方式等，組合傳動方式是一種比較傳統的、使用比較普遍的傳動方式，結構比較簡潔，操作非常簡單，保養也方便，但重復定位精度稍有出入，差不多在正負3mm左右；而純齒輪傳動結構的貨叉，定位精度比較高，能達到正負0.5mm左右，但制造成本有些偏高；同步帶傳動的貨叉，結構上雖然也比較簡潔，但卻不宜載重，只適合輕載，所以不被廣泛使用！
三、工作原理
三節伸縮貨叉的下叉體(固定叉體)直接安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再從中間叉體的中點繼續向外延伸!
它既可以單組叉臂立運行，也可以兩組叉臂組合運行或同步運行，單組叉臂立運行的，簡稱：單列式或單指式，常用于小型物料或輕型物料的移載，而兩組叉臂組合運行的，則簡稱為：雙列式或雙指式，常用于大件物料或重型物料的移載！
四、使用材料
正常情況下，三節伸縮貨叉的叉體采用42CrMo碳鋼材料，經鍛打成型后再機加工而成，也可在載荷量不大的情況下改用輕質鋁合金材料，還可根據使用環境的要求，采用不銹鋼材料，如：高溫環境、低溫環境、無塵環境(潔凈環境)等！
五、常規參數
(1).叉體材料：42CrMo（二次鍛打）
(2).負載上限：額定載荷+30%
(3).移載距離：≤6000mm
(4).行程余量：+30～50mm
(5).空載速度：60m/min
(6).滿載速度：30～40m/min
(7).空載加速：1m/sx
(8).滿載加速：0.5m/sx
(9).輸出轉速：79rpm/min
(10).空載撓度：≤2mm
(11).定位精度：±2mm
(12).制動電壓：220v/380v
(13).中位開關[接近開關]：NBN4-12GM40-E2 P+F
(14).限位開關[行程開關]：D4MC-5020-Nomron
(15).編碼器： TR(帝爾)、kubler(庫伯勒)
(16).電機減速機：SEW變頻電機，或采用臺達、三菱、西門子、步科、松下、匯川、精研等品牌的伺服電機
六、工廠簡介
安徽集維智能裝備有限公司（馬鞍山市）是一家集研發、生產、銷售為一體的伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完wan全qyan自主設計、自行生產，具備年生產1600臺套伸縮貨叉的制造能力，快速完成方案的設計能力，以及短期交付的生產加工能力，具備提前交付或快速交付的應急能力，隨時為用戶量身定制各類伸縮貨叉！

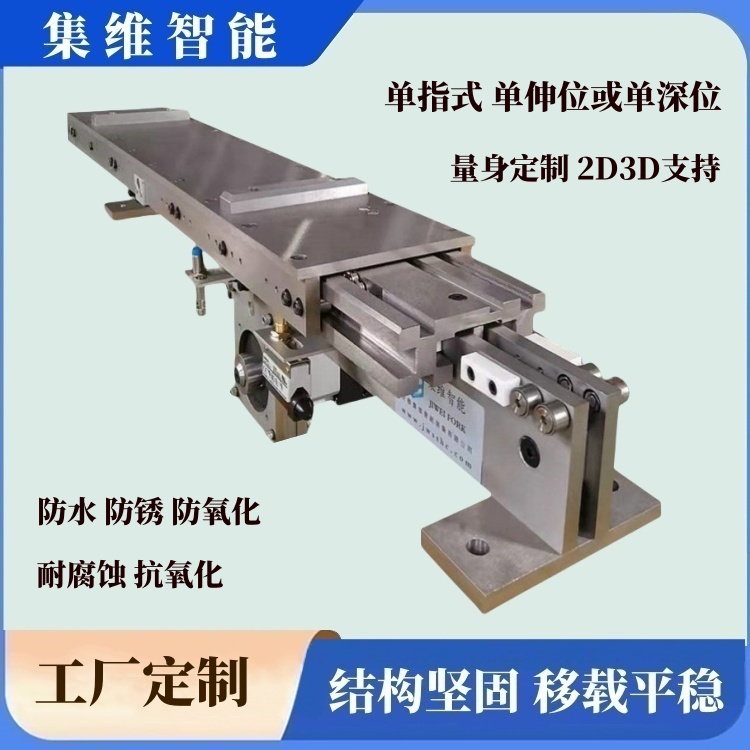

【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）1
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）2
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）3
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）4
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）6
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）7
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）8
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）9
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）10
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）11
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）12
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）13
【上圖】AHJW集維品牌：單指式或單列式_堆垛機三節伸縮貨叉（不同造型展示圖）14

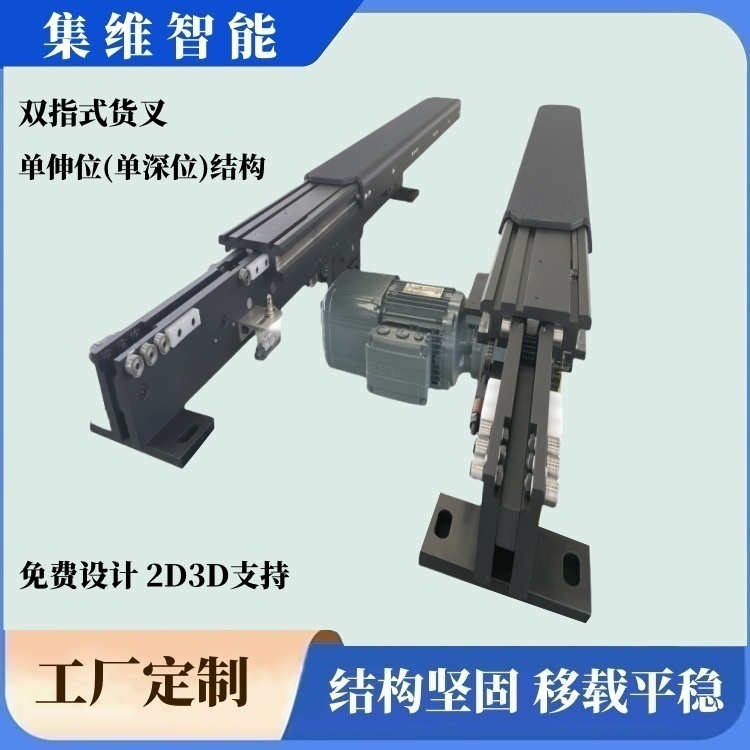

【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三節伸縮貨叉（不同造型展示圖）1
【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三節伸縮貨叉（不同造型展示圖）2
【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三節伸縮貨叉（不同造型展示圖）3
【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三節伸縮貨叉（不同造型展示圖）4
【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三節伸縮貨叉（不同造型展示圖）5
【上圖】AHJW集維品牌：雙指式或雙列式_堆垛機三節伸縮貨叉（優勢簡介）
【上圖】集維工廠（資質證書）
立體智能倉儲(AS/RS)是由立體貨架、有軌巷道堆垛機、出入庫托盤輸送機系統、尺寸檢測條碼閱讀系統、通訊系統、自動控制系統、計算機監控系統WCS、計算機管理系統WMS以及其他，如：電線、電纜、橋架、配電柜、托盤、調節平臺、鋼結構平臺等輔助設備組成的復雜的自動化系統，利用立體倉庫設備可實現倉庫高層合理化，存取自動化，操作簡便化。
堆垛機伸縮貨叉是移載或存取物品的主要機構，具有雙向自動伸縮功能，限位功能，它直接裝配在堆垛機上或移動的或固定的升降平臺上，堆垛機穿行于貨架之間的巷道中，完成自動存取或移載物品的工作！堆垛機伸縮貨叉可與生產線系統、企業管理系統對接，采用計算機及條形碼技術(編碼器)，實現信息化運營和智能管理，真正意義上的節省人力、節能降耗！
堆垛機伸縮貨叉應用非常廣泛，如：工業生產、設備制造、物流倉儲、商品制造、軍事應用、航空航天、軌道交通、醫藥器械、新能源制造、電子工業、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵包裝等各個領域！
安徽集維智能裝備有限公司是一家的堆垛機自動伸縮貨叉生產制造企業，完全自主設計、自主生產加工！生產的雙向自動伸縮貨叉具有體積小、載荷量大、下?lián)隙鹊汀⑦\行平穩、伸縮流暢等特點！是業內較具規模的化自動伸縮貨叉制造企業！
公司位于中國鋼城馬鞍山市東郊，坐落在中國刃模具之鄉博望新區博望鎮工業園區內，北靠古都南京，距祿口國際機場僅二十五公里，西臨長江口岸，周邊圍繞著寧安城際鐵路、沿江高速、寧杭高速、滬寧高速等數條高速通道，交通十分便捷；
質量是企業生命，服務大于一切！客戶利益至上是我們一貫奉行的原則！
特的力學結構，的設計方案，的加工技術，讓您的產品在使用過程中無后顧之憂！
我們擁有強大的設計能力、加工能力，隨時為您量身定制各種規格的自動伸縮貨叉、免費提供的設計方案！
真誠歡迎業內朋友來電咨詢、合作、試用或選擇！
