預制艙二次屏柜布置要求
1）二次屏柜尺寸統一為2260×800×600mm；通信屏柜尺寸統一為2260×600×600mm。
2）屏柜門軸設置在右手側（面對屏柜），柜門打開角度應方便整裝置更換及安裝。二次線纜通道應采用金屬線槽，考慮抗干擾以及防電磁屏蔽措施。
3）屏柜底部預留線纜進出孔，強弱電應分開。艙體進出線電纜為底部鋪設方式時，應布置在防靜電地板與艙體地板之間，并安裝走向槽。預制艙內的一、二次線纜的敷設需有的線纜通道，且相互立、密閉。
4）艙內屏柜外觀統一，屏柜名稱、廠家名稱等標識的位置、字體、高度應全部保持一致。

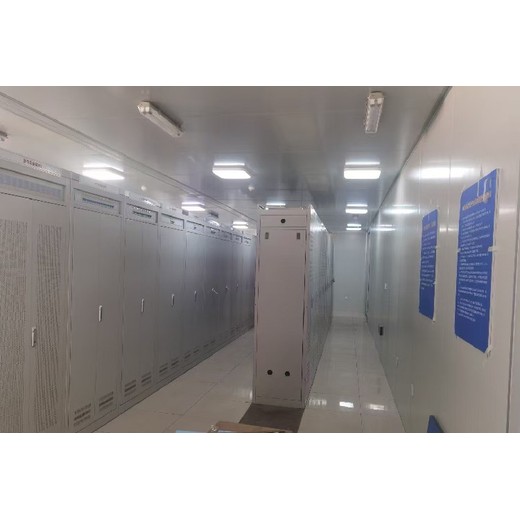

預制艙式設備由預制艙體、設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，以箱房形式整體運輸至工程現場安裝。預制艙體，采用鋼結構箱房，艙內根據需要配置消防、安防、暖通、照明、通信、智能輔助控制系統、集中配線架（艙）等輔助設施，其環境應滿足變電站設備運行條件及變電站運行調試人員現場作業要求。

預制艙是電網基于“標準配送式”這一核心理念的基礎上 ，推出了戶外智能吧變電站，預制艙艙體結構的采用成為智能變電站建設二次設備載體的重要措施。隨著智能電網的建設步伐的加快，變電站建設的速度相對滯后。為了加快智能變電站的建設周期，國網公司提出了標準配送式變電站建設模式，通過“標準化設計、工廠化加工、裝配式建設”的方案，實現智能變電站（預制艙）的迅速推廣及實用。

預制艙是智能變電站應用的新技術、新材料、新設備的一個重要體現，它是由預制艙體、二次設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，并作為一個整體運輸至工程現場，就位于安裝基礎上。預制艙及其內部的二次設備實現整套二次設備由廠家集成，實現工廠化加工，減少現場二次接線，減少設計、施工、調試、工作量，簡化檢修維護工作，縮短建設周期，有效支撐了電網建設。
預制艙具有標準化、模塊化、預制化的技術特點。廠家可根據設備柜體的實際需要定制特定尺寸，以便適應設備的正常運行
