透水混凝土

透水混凝土又稱多孔混凝土，無砂混凝土，透水地坪。是由骨料、水泥、增強劑、和水拌制而成的一種多孔輕質(zhì)混凝土，它不含細骨料。

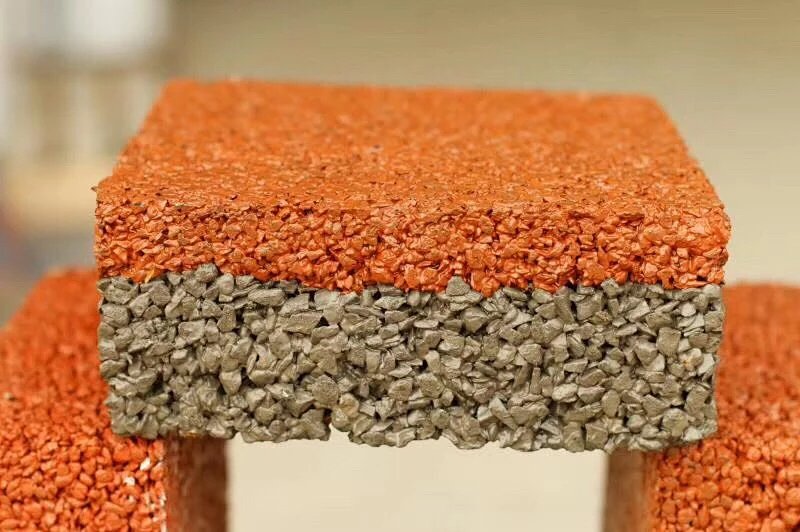

透水混凝土由粗骨料表面包覆一薄層水泥漿相互粘結(jié)而形成孔穴均勻分布的蜂窩狀結(jié)構(gòu)， 故具有透氣、透水和重量輕的特點。

中文名

透水混凝土

外文名

pervious concrete

別    稱

多孔混凝土、無砂混凝土

原    料

骨料、水泥、增強劑、水

特    點

透氣、透水、重量輕

功能

透水混凝土由歐美、日本等國家針對原城市道路的路面的缺陷，開發(fā)使用的一種能讓雨水流入地下，有效補充地下水，緩解城市的地下水位急劇下降等等的一些城市環(huán)境問題。并能有效的消除地面上的油類化合物等對環(huán)境污染的危害；同時，是保護地下水、維護生態(tài)平衡、能緩解城市熱島效應的優(yōu)良的鋪裝材料；其有利于人類生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義。

透水混凝土系統(tǒng)擁有系列色彩配方，配合設計的創(chuàng)意，針對不同環(huán)境和個性要求的裝飾風格進行鋪設施工。這是傳統(tǒng)鋪裝和一般透水磚不能實現(xiàn)的特殊鋪裝材料。

透水混凝土在美國從上世紀七、八十年代就開始研究和應用，不少國家都在大量推廣，如德國預期要在短期內(nèi)將90%的道路改造成透水混凝土，改變過去破壞城市生態(tài)的地面鋪設，使透水混凝土路面取決得廣泛的社會效益。

主要技術

編輯

透水混凝土制備

透水混凝土在滿足強度要求的同時，還需要保持一定的貫通孔隙來滿足透水性的要求，因此在配制時除了選擇合適的原材料外，還要通過配合比設計和制備工藝以及添加劑來達到強度和孔隙率的目的。透水混凝土由骨料、水泥、水等組成，多采用單粒級或間斷粒級的粗骨料作為骨架，細骨料的用量一般控制在總骨料的 20% 以內(nèi)；水泥可選用硅酸鹽水泥、普通硅酸鹽水泥和礦渣硅酸鹽水泥；摻合料可選用硅灰、粉煤灰、礦渣微細粉等。投料時先放入水泥、摻合料、粗骨料，再加入一半的水用量，攪拌 30s ；然后加入添加劑（外加劑、顏料等），攪拌 60s；后加入剩余水量，攪拌 120s 出料。

透水混凝土施工

透水混凝土的施工主要包括攤鋪、成型、表面處理、接縫處理等工序?？刹捎脵C械或人工方法進行攤鋪；成型可采用平板振動器、振動整平輥、手動推拉輥、振動整平梁等進行施工；表面處理主要是為了提高表面觀感，對已成型的透水混凝土表面進行修整或清洗；透水混凝土路面接縫的設置與普通混凝土基本相同，縮縫等距布設，間距不宜超過 6m 。

透水混凝土保養(yǎng)

透水混凝土施工后采用覆蓋養(yǎng)護，灑水保濕養(yǎng)護至少 7 天，養(yǎng)護期間要防止混凝土表面孔隙被泥沙污染?；炷恋娜粘＞S護包括日常的清掃、封堵孔隙的清理。清理封堵孔隙可采用風機吹掃、高壓沖洗或真空清掃等方法。

透水混凝土技術指標

編輯

透水混凝土的技術指標分為拌合物指標和硬化混凝土指標。

透水混凝土

(1) 拌合物： 坍落度（與普通混凝土不同，透水混凝土無坍落度要求）；
　　凝結(jié)時間（初凝不少于 2h ）；
　　漿體包裹程度（包裹均勻，手攥成團，有金屬光澤）。

(2)硬化混凝土：強度（C15～C30 ）；

透水性（不小于 1mm/s ）；

孔隙率(10%～20%) 。

(3) 抗凍融循環(huán)：一般不低于 D100。

透水混凝土特點

編輯

高透水性

透水地坪擁有15%-25%的孔隙，能夠使透水速度達到31-52升/米/小時，遠遠有效的降雨在的排水配置下的排出速率。

高承載力

經(jīng)國家檢測機關鑒定，透水地坪的承載力完夠達到C20-C25混凝土的承載標準，一般透水磚的承載力。

裝飾效果

透水地坪擁有色彩優(yōu)化配比方案，能夠配合設計師特創(chuàng)意，實現(xiàn)不同環(huán)境和個性所要求的裝飾風格。這是一般透水磚很難實現(xiàn)的。

易維護性

人們所擔心的孔隙堵塞問題是沒有必要的，特有的透水性鋪裝系統(tǒng)使其只需通過高壓水洗的方式就可以輕而易舉的解決。

抗凍融性

透水性鋪裝比一般混凝土路面擁有更強的抗凍融能力，不會受凍融影響面斷裂，因為它的結(jié)構(gòu)本身有較大的孔隙。

耐用性

透水性地坪的耐用耐磨性能優(yōu)于瀝青，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經(jīng)濟等缺點。

高散熱性

材料的密度本身較低（15-25%的空隙）降低了熱儲存的能力，特的孔隙結(jié)構(gòu)使得較低的地下溫度傳入地面從而降低整個鋪裝地面的溫度，這些特點使透水鋪裝系統(tǒng)在吸熱和儲熱功能方面接近于自然植被所覆的地面。

疲勞強度

由于采用開級配混合料，抗疲勞強度較低。

透水混凝土傳統(tǒng)路面

編輯

隨著社會經(jīng)濟的發(fā)展和城市建設的進程，現(xiàn)代城市的地表逐步被鋼筋混凝土的房屋建筑和不透水的路面所覆蓋，與自然的土壤相比，現(xiàn)代化地表給城市帶來一系列的問題，其主要表現(xiàn)為以下幾個方面：

(1)不透水的路面阻礙了雨水的下滲，使得雨水對地下水的補充被阻斷，再加上地下水的過度抽取，城市地面容易產(chǎn)生下沉。

(2)傳統(tǒng)的密實路表面，輪胎噪聲大。車輛高速行駛過程中，輪胎滾進時會將空氣壓入輪胎和路面間，待輪胎滾過，空氣又會迅速膨脹而發(fā)出噪聲，雨天這種噪聲尤為明顯，影響了居民的生活與工作。

(3)傳統(tǒng)城市路面為不透水結(jié)構(gòu)，雨水通過路表排除，泄流能力有限，當遇到大雨或暴雨時，雨水容易在路面匯集，大量集中在機動車和自行車道上，導致路面大范圍積水。

(4)不透水路面使城市空氣濕度降低，加速了城市熱島效應的形成。

(5)不透水路面是“死亡性地面”，會影響地面的生態(tài)系統(tǒng)，它使水生態(tài)無法正常循環(huán)，打破了城市生態(tài)系統(tǒng)的平衡，影響了植被的正常生長。

透水混凝土使用范圍

編輯

人行道及自行車道

社區(qū)內(nèi)地面裝飾

園林景觀道路及城市廣場

游泳池旁邊及體育場

社區(qū)消防通道及輕量級道路

高爾夫球場電車道

戶外停車場
