鑄鐵閘門使用說明書
一、 設計依據
PGZ系列平面鑄鐵拱形閘門的設計依據《水利水電工程鋼閘門設計規范DL/T5013-2004》標準技術文件執行
二、 制造安裝及驗收依據
PGZ系列平面鑄鐵拱形閘門的制造安裝及驗收依據《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-2004標準技術文件執行
三、 防腐蝕依據
PGZ系列平面鑄鐵拱形閘門的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準技術文件執行
四、 使用范圍
PGZ系列平面鑄鐵拱形閘門,是用來關閉和開啟水利工程過水孔口的活動結構,閘門的作用是按需要全部或局部的關閉和開啟過水孔口,以調節上、下游水位,泄放流量。廣泛用于農田灌溉、水庫、河流(水閘、堤壩、涵洞、管道),是防洪、抗旱、蓄水、發電、通航、過水、及排除泥沙、冰塊和其它漂浮物等進水、退水工程設備,山區、平原有、無電地區均可使用
五、 結構

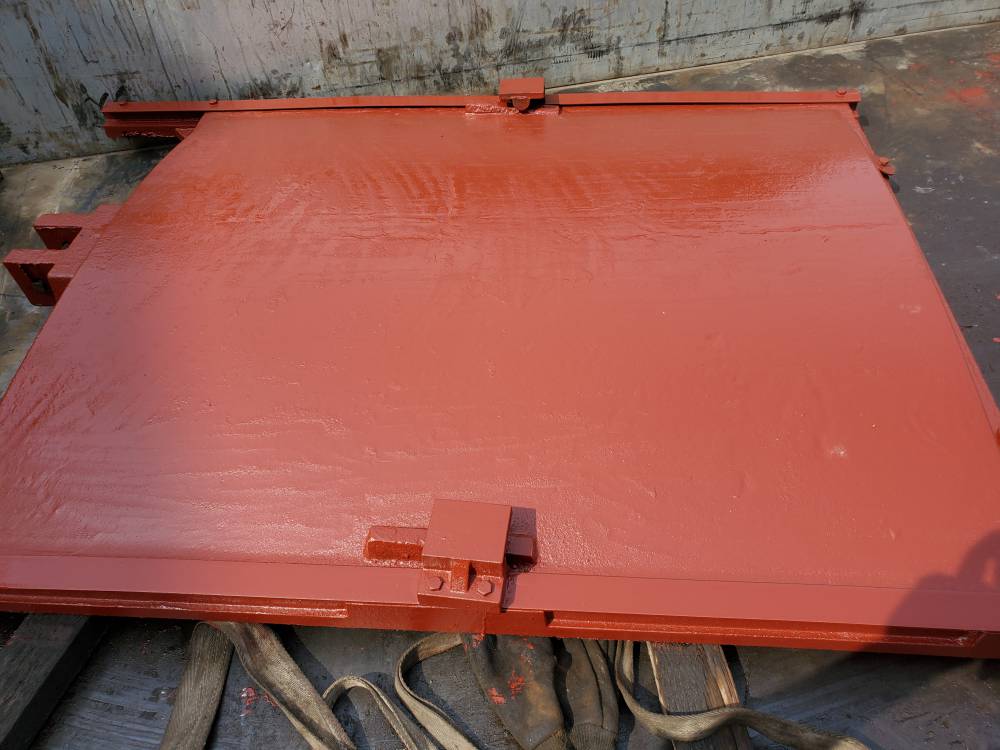

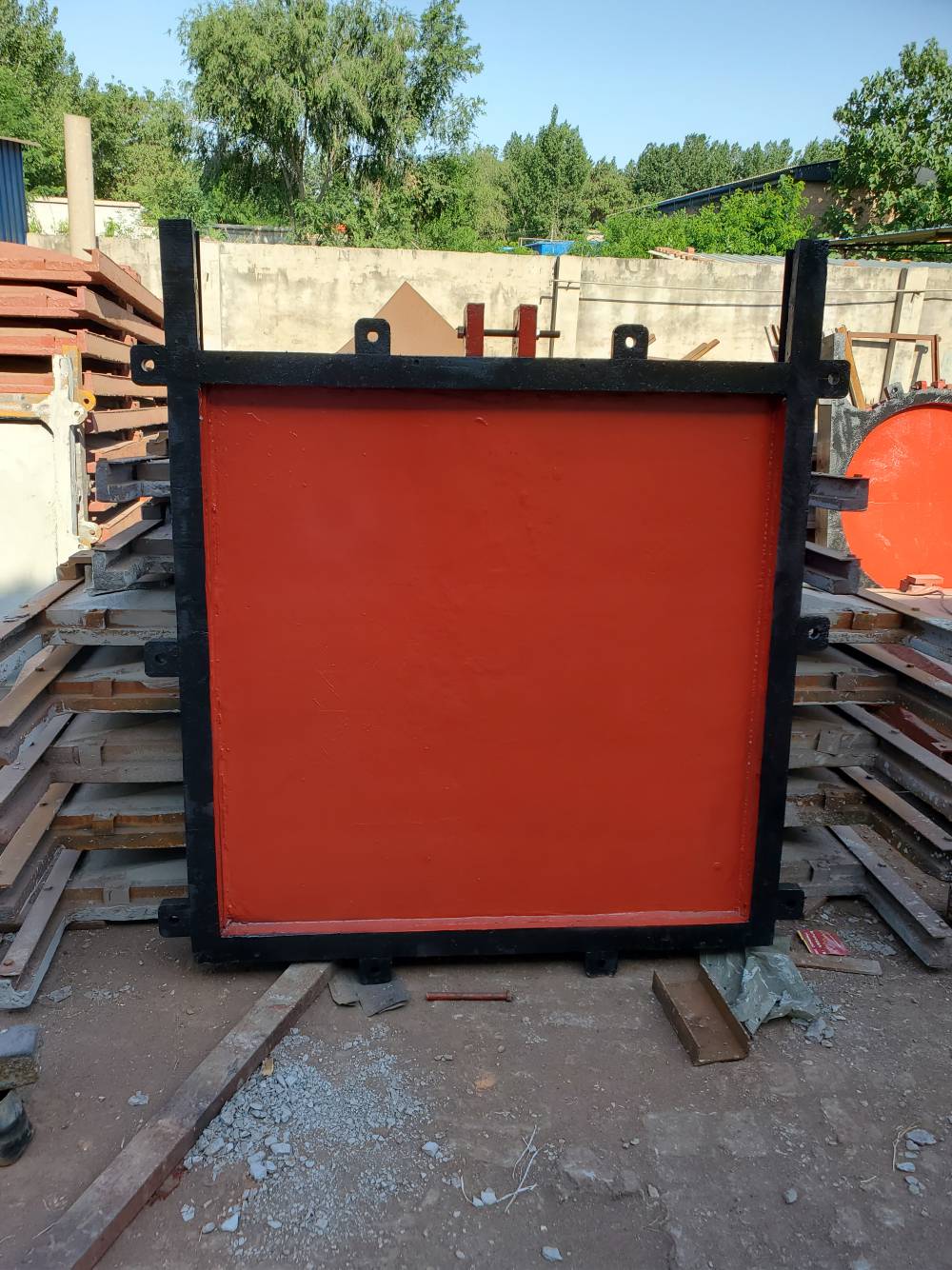

PGZ系列平面鑄鐵拱形閘門,由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成

六、工作原理
PGZ系列平面鑄鐵拱形閘門,在啟閉機升降的作用下,使閘板在閘框滑道內上、下滑動,能部分或全部的開啟和關閉過水孔口在水柱的壓力下,強迫閘門向下游位移,緊靠在閘框止水面上,***止水效果良好,達到調節流量和控制水位的目的




七、 技術特性
PGZ系列平面鑄鐵拱形閘門,從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄?qū)m質量檢測中心的鑒定,達到水利工程技術要求,產品性能和制造精度達到國內同行業***水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、***河道安全運用、使用壽命長維修費用低等優點
八、 安裝調整
PGZ系列平面鑄鐵拱形閘門,安裝***定要檢查閘門的大外形尺寸和預留二期澆筑水泥結構基礎布置孔口,是否相符,基礎布置孔口四周尺寸大于閘門大外形四周20厘米為宜。
1、 閘門安裝前,確定水流方向,然后校正閘門底橫框上平面的正確高度
位置,閘門底橫框上平面河底(或渠底平面0.5米為宜以防止水流的沖激,把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內,造成閘門不能下降到相應位置,影響止水效果
2、 閘門安裝前,*按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動,若有松動,應用扳手?jǐn)Q緊
3、 在檢查,兩邊立框個上、下閘框連接處的四周止水面是否錯位,若有錯位,應用扳手松動連接處螺栓,將四周止水面調整在同一水平面內,再擰緊
4、 閘門在組裝時,為了使閘板和閘框止水摩擦貼合更緊,安裝后減小間隙,閘門在上下橫框上安裝了壓板卡鐵,兩邊立閘框的斜鐵上增加了頂絲,注意在間隙調整好后,將卡鐵和頂絲拆除后,才不會影響閘門啟閉

 水閘,按其所承擔的主要任務,可分為:節制閘、進水閘、沖沙閘、分洪閘、擋潮閘、排水閘等。按閘室的結構形式,可分為:開敞式、胸墻式和涵洞式。開敞式水閘:當閘門全開時過閘水流通暢,適用于泄洪、排冰、過木或排漂浮物等任務要求的水閘,節制閘、分洪閘常用這種形式。胸墻式水閘和涵洞式水閘,適用于閘上水位變幅較大或當水位閘孔設計水位,即閘的孔徑按低水位通過設計流量的情況。胸墻式的閘室結構與開敞式基本相同,為了減少閘門和工作橋的高度或為控制下泄單寬流量而設胸墻代替部分閘門擋水,擋潮閘、進水閘、泄水閘常用這種形式。如中國葛洲壩泄水閘采用12m*12m活動平板胸墻,其下為12m*12m弧形工作門,以適應必要時宣泄大流量的需要。涵洞式水閘多用于穿堤引(排)水,閘室結構為封閉的涵洞,在進口或出口設閘門洞頂填土與閘兩側堤頂平接即可作為路基而不需另設交通橋,排水閘多用這種形式
