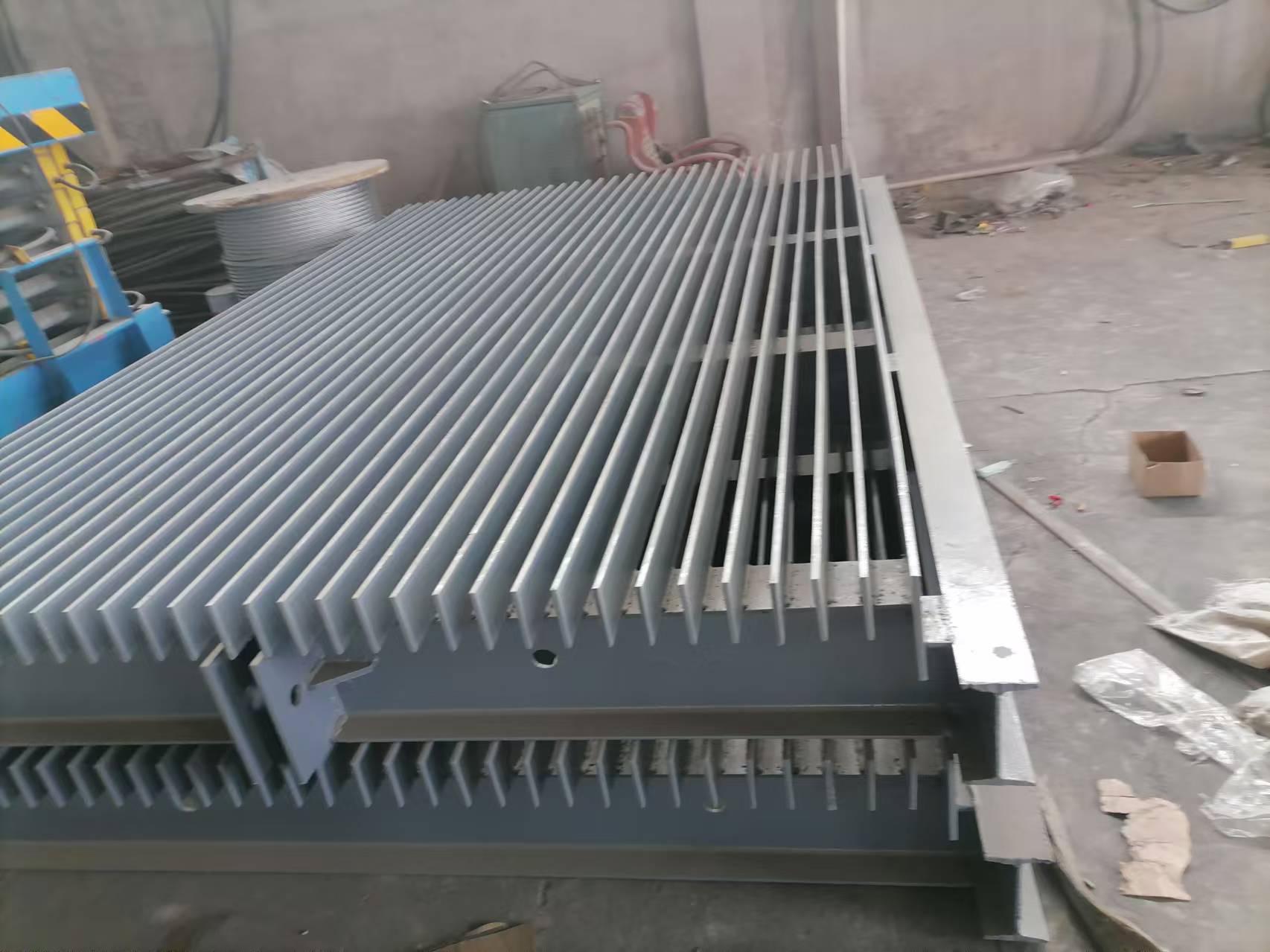

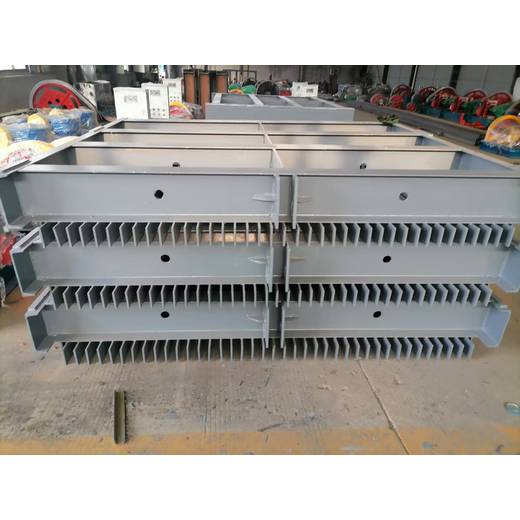

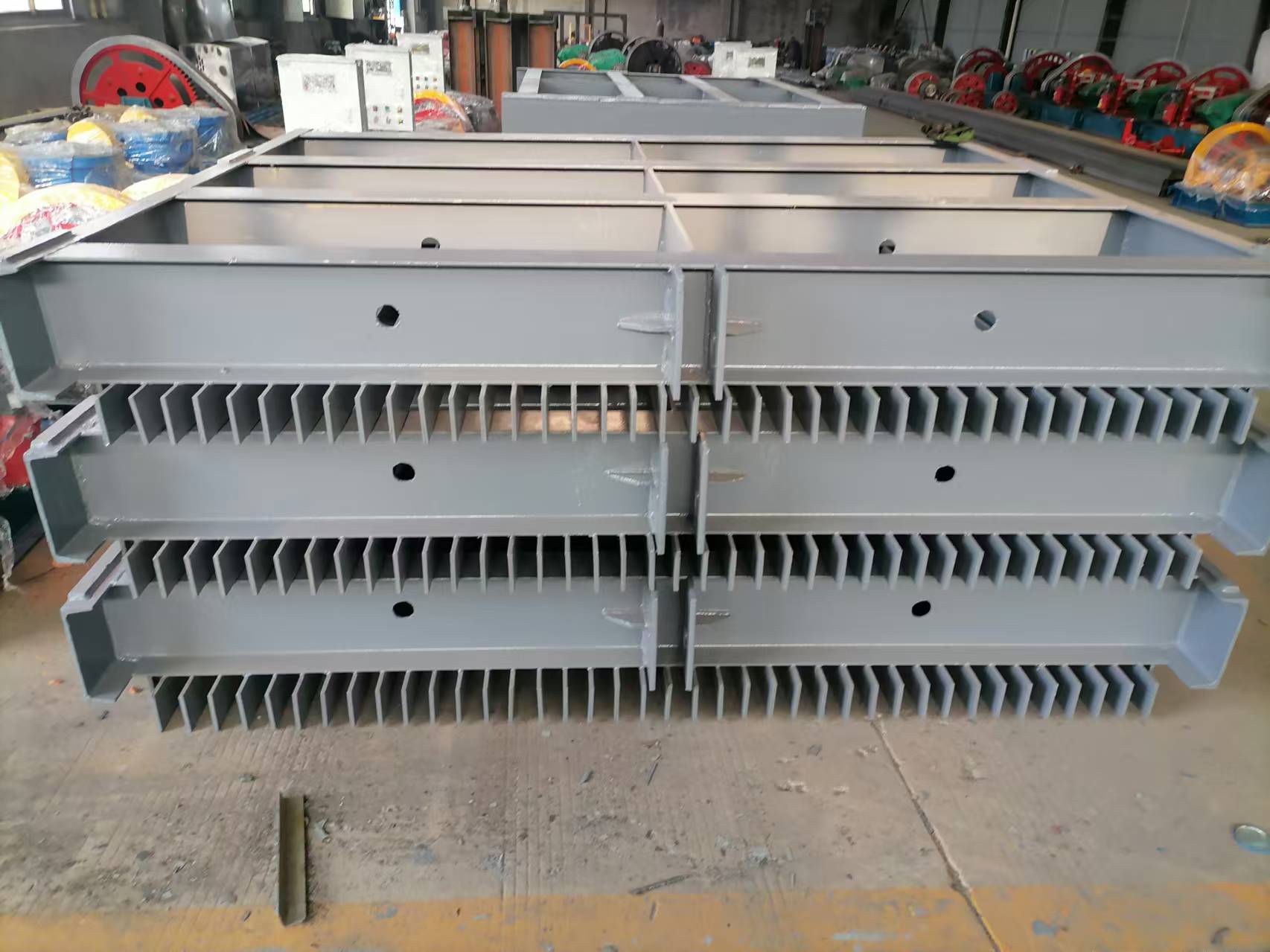

菏澤LWS平面型鋼攔污柵   PZX水電站格柵除污機

回轉式格柵除污機結構形式：

（1）回轉式固液分離機應適應24h連續工作的使用要求，線速度不大于3m/min。

（2）回轉式固液分離機主要由驅動裝置、機架、傳動鏈輪、牽引鏈條、犁形齒耙及電氣控制柜等主要部件組成。

（3）驅動電機安裝在機架側向的輸出軸上，齒耙在二側傳動鏈條的帶動下，犁形齒耙自下而上將整個渠道寬度范圍內的污物向上提取，抵達上部時，通過導軌及鏈輪的轉向動能，自動完成卸污工作。

 菏澤LWS平面型鋼攔污柵   PZX水電站格柵除污機

（4）整個格柵部件直接安裝在渠道上，水中的固體物由犁形齒耙串接成的濾帶捕獲，通過耙齒送至除污機驅動裝置后部的較高位置后排出。濾帶在運動過程中，當耙齒在下一排耙齒臂之間通過時，濾帶得以自清潔。同時一個旋轉的刷子還應對濾帶進一步清潔。耙齒經裝配后，彼此形成垂直和水平的空間，讓水流通過。耙齒應由抗沖擊載荷強、在污水中***及***性能高的聚碳酸脂或高強度尼龍制造，壽命達到10年。

（5）回轉式格柵除污機 應有可靠的清污效果，在結構設計上應有可靠的自凈能力，無污物纏繞、卡滯現象，且格柵底部不得有污物堆積形成死角。在格柵前后水位差達1.0m的情況下，組合而成的齒耙應具有足夠的強度和剛度，不應發生變形及斷齒而影響設備的正常運行。

回轉式格柵除污機驅動裝置

（1）回轉式固液分離機的驅動裝置位于機架上部，除傳動裝置外，其余均采用不銹鋼材料制造。

（2）主傳動軸應采用ASTM420不銹鋼材料制造，傳動軸的設計具有足夠的強度和剛度，以承受彎矩和扭矩同時作用的載荷，

（3）驅動裝置采用軸裝式減速機，在機架二側應設置螺旋式調節裝置，以作調整傳動鏈條張緊用。電機減速裝置應是傳動***、低噪音、使用壽命長、運行平穩可靠的企業產品。

（4）軸裝式減速機的出軸端應設置自復位機械式過力矩保護裝置，當截污轉矩超出減速機額定輸出轉矩時，機械式過力矩保護裝置應能瞬間切斷電源并發出報警信號，排出故障后，過力矩保護裝置自動復位。

（5）驅動電機適用于電源380V、三相、50Hz，電動機的防護等級為IP55。
