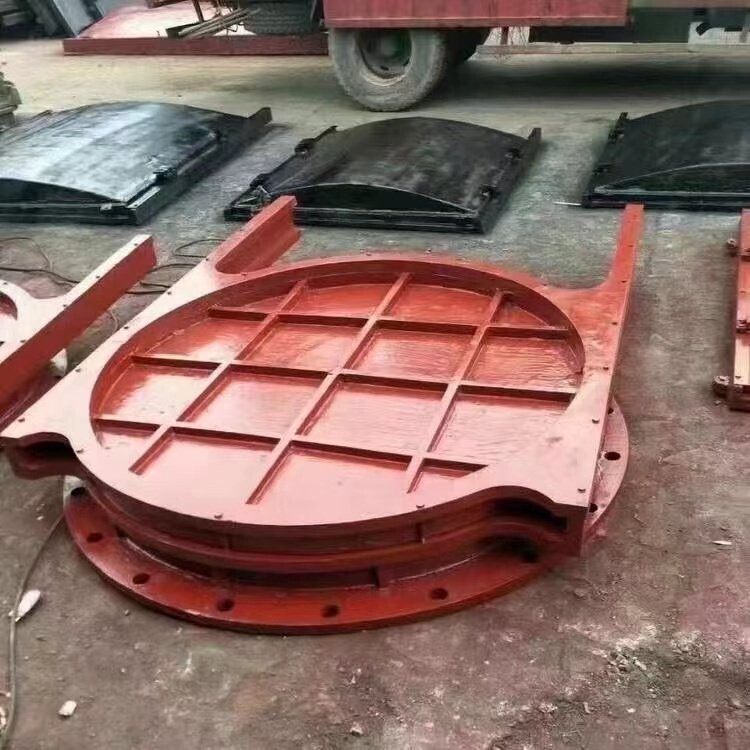

主要由閘框和閘板兩大部分組成。閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。直升式平面滑動[1] 主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成?！　￠l門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定?！　￠l門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式
本公司產品啟閉靈活，經久耐用，封閉性好，自動程度高，是水利工程理想的配套機械設備鑄鐵閘門 1、 安裝前，要先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。

@PGZ鑄鐵拱形閘門是以鑄鐵為原料制造的一種止水閘門，它具有很強的耐腐蝕性能，止水密封好，裝置簡單，運用壽命廠等特性。PGZ整體和組裝式鑄鐵閘門是我公司的主導產品，它采用機械加工面直接止水，止水效果顯著。閘門構造合理，便于裝置，操作煩瑣，靈敏，易于管理、耐腐蝕。
閘門是水利水電工程中各種渠道上的控制性設備，普遍應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位，調理流量的作用。
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以中水效果，完成良好的止水目的。每米長度的滲水量不0.03升/秒。
一、PGZ鑄鐵拱形閘門裝置與調整：
1、在閘門裝置前,先檢查各部銜接部位的螺栓能否因運輸裝卸中形成的松動，如有松動應以加固。
2、檢查主立框與附框、主立框與橫框、閘板與閘框銜接的止水面能否有錯位，如有錯位則松動聯合螺栓將止水面調整在同一平面內。必需采用需求整體裝置，嚴禁拆開裝置。
3、裝置調整，閘門的一期工程根底布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，后可停止二期澆注。
二、鑄鐵閘門的日常運用與養護
1、在啟閉時應留意閘板的上、下限位置，以免損壞閘門或啟閉機。假如在啟閉機過程中如有異常狀況應立刻中止運用并及時檢查處置。
2、在運用中應停止機器部件停止防銹處置，并定期在止水面上抹黃油，以啟閉時閘板與閘框的止水分離面潤滑。閘門關閉時在距底面100mm處，將閘門暫停1分鐘，應用門底激流沖底槽內的雜物后再將閘門關閉.
PGZ鑄鐵拱形閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好，安裝簡單，使用壽命廠等特點。產品有:弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門。
嶺東組裝式鑄鐵閘門在哪里？ 在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定(詳情見本廠產品樣本)，吊耳，吊塊，銷軸主要用于傳動螺桿與門體連接，使門體作上，下往復運動的動力源來于啟閉機。 本閘門具有結構簡單，密封性好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格，適應性等特點，適應性廣等特點，@1，水頭(H)指水位至閘門底部高度,2，以上表中啟閉力為承受正壓力狀態下,3，表中噸位已含閘板自重

鑄鐵閘門有以下特點：
布置簡單，結構緊湊，節省空間；
運行維護簡單，減少運行費用，但鑄鐵閘門的造價比鋼閘門略高一些。
耐腐蝕性強。門體和門框的材料采用鑄鐵，止水面鑲銅合金或不銹鋼等耐腐蝕材料，防腐能力強，特別適用于污水或海水環境中。有特別要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料。
鑄鐵閘門的止水副采用整體加工，止水效果好，金屬止水使用壽命長。

鑄鐵方閘門處于工作部位后，止水橡皮的壓縮量應符合圖紙規定，其允許偏差為-1+2㎜。7，單吊點的鑄鐵閘門應作衡試驗，將平面鑄鐵閘門吊離地面100㎜，通過滾輪或滑道的中心測量上、下游與左、右方向的傾斜度不應超過門高的1/1000，且不大于8㎜。

鑄鐵閘門特點防上推裝置，防止以強制手段撬動門體，安全防盜。（可選）遇障礙自動反彈的人性化設計，防止門體下落運行時對車物的碰撞，使人或車輛順利通過。門體堅固，且可配有(可選自動報警裝置)和防上推裝置，防止以強制手段撬動門體，持續報警，安全防盜。

鑄鐵閘門安裝前，要先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。
