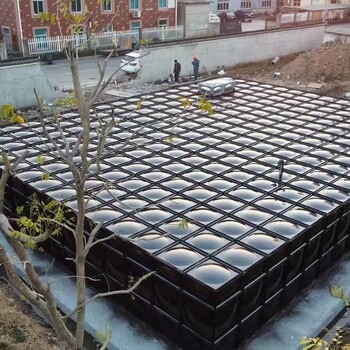

地埋式箱泵一體化 BDF 復合水箱

　　一、消防泵站設計說明

　　泵站組成：主要由消防水池、消防泵房、消防自動恒壓系統、消防增壓穩壓系統、氣體頂壓設備以及排污系統組合而成；結構形式：全部采用鋼結構形式；安裝形式：采用螺栓裝配和焊接相結合的形式；設置位置：地下；水池及泵房材質：熱鍍鋅或不銹鋼或復合鋼板或復合金屬材料；水池內部結構及材質：滿堂腳手架結構或門式鋼架結構；熱鍍鋅鋼管或復合塑料型材材質；泵房內部結構及材質：門式鋼架結構；材質為熱鍍鋅工字鋼或復合加強型工字鋼；泵站承載力：100-450KN/㎡；使用年限：≥70年；抗浮：地基基礎設計規范5.4.3條驗算設計；（可選）泵站基礎：采用筏板基礎；防滲防漏：采用三元乙丙橡膠密封條；泵站系統包括：消火栓泵組及控制柜、噴淋泵組及控制柜、增壓穩壓泵組及控制柜、氣體頂壓系統。水池通氣管：按照水池平面尺寸1個/10㎡設計，制作參照12S101-95要求，并符合《消防給水和消火栓系統技術規范》4.3.10條要求；溢流管和排水設施：按照進水口徑2倍設計溢流管，并引至集水坑采用間接排水，參照12S101-95要求制作；并符合《消防給水和消火栓系統技術規范》GB50974-2014第4.3.9-3條規定放空管：采用DN100的放空管，并引至集水坑；水池進水：采用雙路進水，并分別設置閘閥、倒流防止器、過濾器、浮球閥、且設置在水池人孔內；進水口采用頂板進水且有效水位150mm;口徑按照GB50974-2014第4.3.3條和4.3.5條計算；進水口參照12S101-94要求制作；消防泵房通風：采用24h無動力通風器，完全符合GB50974-2014第5.5.9條規定；消防泵房取暖：對于泵房溫度低于5℃時設置自動恒溫裝置；完全符合GB50974-2014第5.5.9條規定；泵房內排水設施：消防泵房內設置集水坑，其有效容積大于一臺污水泵5min的出水量，符合《建筑給排水設計規范》GB50015-2009第4.7.8規定；排污泵流量按泄流量、放空量100m?/h計算，揚程提升高度、管路系統水頭損失、另附加2m～3m流出水頭計算，平時一用一備，到報警水位時同時使用，符合GB50015-2009第4.7.7和4.7.8條及GB27898第5.5.9條、第5.5.14條規定；防水錘裝置：每臺水泵出水管上設置緩閉式止回閥，當消防泵揚程超過24m時在總出水管上設置24L的囊式氣壓罐，符合GB50974第8.3.3和5.5.11條規定。符合企業備案標準Q/320925SZG 002—2015
