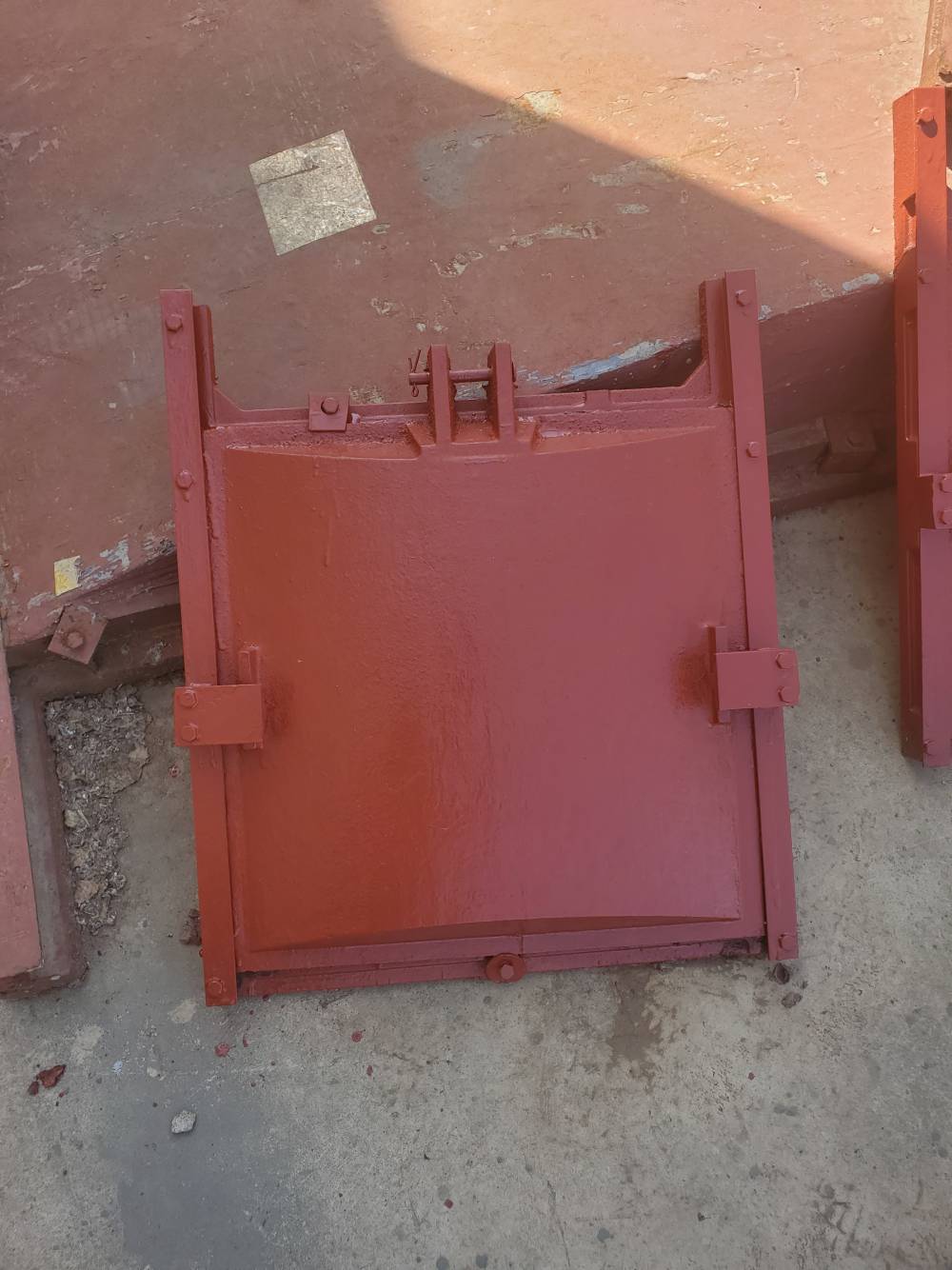

ZMF方形、ZMY圓形、和ZML法蘭圓閘門 水庫泵站鑄鐵閘門

  閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類、根據建設部通用標準和美國AWWA標準設計生產。它采用特的外弧形設計、結構合理、受力均勻、采用 灰口鑄鐵或球墨鑄鐵、不銹鋼制造、止水密封面鑲銅條或橡膠、并經精密加工后配研、達到平面接觸密封、密封性能好、當密封止水性能下降時、可通過楔塊置的調整加以解決。 閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上,用以調節流量,控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等,是水工建筑物的重要組成部分。在水閘工程中,閘門是主體部分,常占擋水面積的大部。閘門又分為平板閘門和弧形閘門.

1、 在用戶在安裝鑄鐵閘門前,要檢查豎框與橫框之間、閘板與閘板之間(指多塊閘板組合的閘門)的連接螺絲,是否在運輸裝卸中引起松動,它們的接茬是否錯 牙,要調整成一個平面,檢查閘板與閘槽的間隙,***閘槽與閘板的間隙不大于0.08mm,如有間隙可以調節閉緊裝置。上緊各連接螺栓。2、當我們在安裝時閘門整體豎入預留槽,在兩邊立框的下面墊上調整墊(嚴禁墊下橫梁),兩立框用手動葫蘆和斜拉立穩,將閘門找直找平,各地腳孔內串上地腳螺栓,調節好閘門的位置,支好模板進行二期澆注。3、  澆注混凝土?xí)r,流進閘板、閘框、斜鐵、擋板間的灰漿應 ***,以防止灰漿凝固后影響閘門啟閉。一定要***加固物。閘門出廠前,為使閘板、閘框貼合緊湊, 安裝后減少間隙,2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵,注意在間隙調整后,閉緊壓鐵拆除,以便閘門開關。

一、  1、裝配完整的鑄鐵鑲銅閘門(閘板、閘框、閘桿、楔緊裝置、密封座、吊耳等)及配套手電兩用啟閉機。

2、所有連接螺栓、地腳螺栓。

二、產品技術性能說明產品技術性能說明產品技術性能說明產品技術性能說明

1、閘門的設計、制造、檢驗和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。2、閘門為上開式明桿鑄鐵鑲銅閘門,其向上為開,向下為關。閘門附壁式安裝,閘門門框通過混凝土二次澆灌固定,方便、可靠。3、閘門鑄件經時效處理,消除鑄件的內應力,穩定組織結構,改善鑄件的機械性能,***閘門在運輸和安裝過程中不變形。4、閘門在設計時***閘板、閘框在正常厚度基礎上留有2mm的腐蝕裕度,確保閘門使用壽命長。 5、閘板、閘框的設計按*工作水頭,其拉伸、壓縮和剪切強度的安全系數大于5, 撓度確保小于構件長度的1/1500 。6、導軌按*工作水頭設計,其拉伸、壓縮和剪切強度的安全系數大于5。中小口徑閘門的導軌與門框澆注成一體,大口徑閘門的導軌左右對稱布置用螺栓及定位銷與門框二側端部連接,***受力后不斷裂與脫落。7、 閘板上端的吊耳與閘板相連。中小口徑閘門的吊耳與門板澆注成一體,大口徑閘門的吊耳用螺栓及定位銷與門板連接,吊耳的受力點位于閘板中心線,在*水頭啟 閉時,其拉伸壓縮和剪切強度的安全系數大于5,吊耳厚度設計比***規定的厚度大,能***受力后不斷裂與拉脫。吊耳與絲桿通過銷軸連接,增大銷軸直徑確 保銷軸受力后不變形。8、閘門密封座采用銅合金密封條精密加工而成,密封座板厚為10mm,密封工作表面無劃痕、裂紋和氣孔等缺陷。9、經過精密加工和組裝,閘框密封面與閘板密封面間隙小于0.1mm。閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。10、 良好的產品質量能***閘門在*工作水頭時,正向密封泄漏量≤0.7L/min.m,反向密封泄漏量≤1.25L/min.m  (密封長度)。11、閘桿采用不銹鋼制成,閘桿的設計按*工作開閉力,其拉伸壓縮和剪切強度的安全系數大于2。閘桿的傳動螺紋設計為梯形螺紋,傳動靈活 可靠。當螺桿細長比(提升桿長度/螺桿外徑)4H/d>200時要設置軸導架來穩固螺桿的正常運行,軸導架距閘門吊耳距離大于閘門*開啟度。冀州區海河啟閉機廠生產 水利設備
