紅紫外復合火焰檢測器HZW-F紅紫外線復合防爆火焰監測器用于燃氣、燃油、煤粉等工業燃燒器的火焰監測，對燈光等光源輻射無反應，抗干擾性強。
應用范圍廣，即可單使用紅外線火焰監測，也可單使用紫外線火焰監測，也可同時用紅外傳感器和紫外探頭監測火焰，監測器監測靈敏高，性能穩定可靠，是一種新型理想的火焰監測器。
二、主要技術參數
1、電源24V±1V
2、工作電流<100mA
3、光譜范圍
紫外：160～260nm
紅外：2.2～2.8μm
4、峰值波長
紫外：210±5hm 360±5nm
紅外：2.2～3μm
5、靈敏度<10米燭光（光苗高度30～40mm）
6、延時3～10秒
7、響應時間0.1S
8、繼電器干接點信號：DC24～30V 5A 220v 5A
模擬量4～20mA
9、視角范圍15° （爐膛）45° （火炬）120°
10、關聯設備：可接安全柵、閥門、萬向節
11、環境溫度：-40°～+80°
12、相對溫度95%
13、入口保護：IP66
14、連接電纜：信號電纜
15、接口螺紋1"（與爐體聯接）
電纜接頭：M20×1.5
吹風接頭："接頭

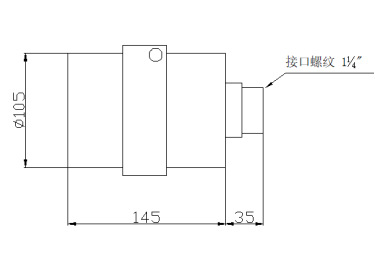

三、外型

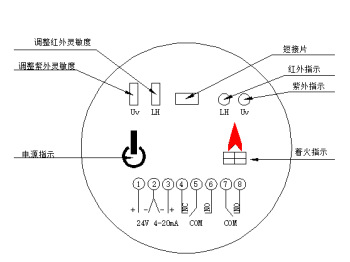

四、殼內端子面板（后殼帶有玻璃窗口）

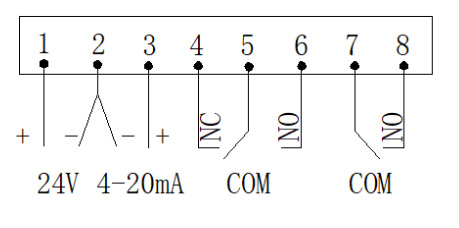

端子示意圖
1、電源24V+ 2、電源24V-
2、3、有焰時輸出4～20mA（無火時，4mA，有火時隨火焰大小輸出大時20mA）
4、5、無源常閉，有火焰時翻轉
5、6、無源常開， 有火焰時翻轉
7、8、單使用紅外線輸出（常開、有火焰時翻轉）
五、使用
1、將監測器按要求用配件安裝在燃燒器上，探頭對準火焰。
2、接通24V電，端子1為正，2為負，接通電源后，電源指示燈（紅色）亮。
3、如著火指示燈亮（綠色）即表示監測到火焰，如著火指示燈不亮，即表示沒有火焰，請檢查是否爐膛無火焰或檢測器位置不對看不到火焰，請檢查故障原因。
4、面板上兩個小燈:
Uv（綠色燈）亮時表示紫外監測到火焰。
LH（紅色燈）為紅外線檢測指示（注：當紅外強時才亮）。
5、外接輸出從端子上引出：
接線時按端子圖上示意接：
①開關量由4.5.6端子接
②模擬時4～20mA輸出由2.3.點接，2負、3正
6、如單使用紅外線監測火焰時，將后面板上的短路片撥掉即可。
7、后面板設有兩個電位器：
Uv為調整紫外線檢測靈敏度，順時針增大，反時針減小。
LH為調整紅外線檢測靈敏度，順時錢增大，反時針減小。
六、注意事項：
1、紫外、紅外靈敏度已調好，用戶一般情況下不要調整，以免調亂。
2、使用一段時間后，發理靈敏度低或檢測不到火焰，可能是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英玻璃。
3、如果在安裝或使用中不小心弄壞探頭玻璃，不能用普通玻璃代替，因普通玻璃不能透過火焰產生的紫外及紅外線。
