晶閘管的發展歷史及制約因素
半導體的出現成為20世紀現代物理學其中一項重大的突破，標志著電子技術的誕生。而由于不同領域的實際需要，促使半導體器件自此分別向兩個分支快速發展，其中一個分支即是以集成電路為代表的微電子器件，特點為小功率、集成化，作為信息的檢出、傳送和處理的工具；而另一類就是電力電子器件，特點為大功率、快速化。1955年，美國通用電氣公司研發了世界上個以硅單晶為半導體整流材料的硅整流器（SR），1957年又開發了全球用于功率轉換和控制的可控硅整流器（SCR）。由于它們具有體積小、重量輕、、壽命長的優勢，尤其是SCR能以微小的電流控制較大的功率，令半導體電力電子器件成功從弱電控制領域進入了強電控制領域、大功率控制領域。在整流器的應用上，晶閘管迅速取代了整流器（引燃管），實現整流器的固體化、靜止化和無觸點化，并獲得的節能效果。從1960年始，由普通晶閘管相繼出了快速晶閘管、光控晶閘管、不對稱晶閘管及雙向晶閘管等各種特性的晶閘管，形成一個龐大的晶閘管家族。
但晶閘管本身存在兩個制約其繼續發展的重要因素。一是控制功能上的欠缺，普通的晶閘管屬于半控型器件，通過門極（控制極）只能控制其開通而不能控制其關斷，導通后控制極即不再起作用，要關斷切斷電源，即令流過晶閘管的正向電流小于維持電流。由于晶閘管的關斷不可控的特性，另外配以由電感、電容及開關器件等組成的強迫換流電路，從而使裝置體積，成本增加，而且系統更為復雜、可靠性降低。二是因為此類器件立足于分立元件結構，開通損耗大，工作頻率難以提高，限制了其應用范圍。1970年代末，隨著可關斷晶閘管（GTO）日趨成熟，成功克服了普通晶閘管的缺陷，標志著電力電子器件已經從半控型器件發展到全控型器件
可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，一般由兩晶閘管反向連接而成。它的功能不僅是整流，還可以用作無觸點開關的快速接通或切斷；實現將直流電變流電的逆變；將一種頻率的交流電變成另一種頻率的交流電等等。可控硅和其它半導體器件一樣，有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、科研以至商業、民用電器等方面爭相采用的元件。目前可控硅在自動控制、機電應用、工業電氣及家電等方面都有廣泛的應用。
可控硅從外形上區分主要有螺旋式、平板式底式三種。螺旋式應用較多。
可控硅有三個----陽(A)、陰(C)和控制(G)，管芯是P型導體和N型導體交迭組成的四層結構，共有三個PN結，與只有一個PN結的硅整流二管在結構上迥然不同?？煽毓璧乃膶咏Y(jié)構和控制的引入，為其發揮“以小控大”的控制特性奠定了基礎?？煽毓钁?yīng)用時，只要在控制加上很小的電流或電壓，能控制很大的陽電流或電壓。目前已能制造出電流容量達幾百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
我們可以把從陰向上數的、二、三層看面是一只N管，而二、三、四層組成另一只PNP型晶體管。其中第二、第三層為兩管交迭共用?？僧嫵鰣D1的等效電路圖。當在陽和陰之間加上一個正向電壓E，又在控制G和陰C之間(相當BG2的基一射間)輸入一個正的觸發信號，BG2將產生基電流Ib2，經放大，BG2將有一個放大了β2倍的集電電流IC2。因為BG2集電與BG1基相連，IC2又是BG1的基電流Ib1。BG1又把Ib1(Ib2)放大了β1的集電電流IC1送回BG2的基放大。如此循環放大，直到BG1、BG2完全導通。事實上這一過程是“一觸即發”的，對可控硅來說，觸發信號加到控制，可控硅立即導通。導通的時間主要決定于可控硅的性能。
可控硅一經觸發導通后，由于循環反饋的原因，流入BG2基的電流已不只是初始的Ib2，而是經過BG1、BG2放大后的電流(β1*β2*Ib2)，這一電流遠大于Ib2，足以保持BG2的持續導通。此時觸發信號即使消失，可控硅仍保持導通狀態，只有斷開電源E或降低E的輸出電壓，使BG1、BG2的集電電流小于維持導通的小值時，可控硅方可關斷。當然，如果E性反接，BG1、BG2受到反向電壓作用將處于截止?fàn)顟B(tài)。這時，即使輸入觸發信號，可控硅也不能工作。反過來，E接成正向，而觸動發信號是負的，可控硅也不能導通。另外，如果不加觸發信號，而正電壓大到超過一定值時，可控硅也會導通，但已屬于非正常工作情況了。
可控硅這種通過觸發信號(小觸發電流)來控制導通(可控硅中通過大電流)的可控特性，正是它區別于普通硅整流二管的重要特征。
可控硅是一種大功率電器元件，也稱晶閘管。它具有體積小、、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。
結構原件
可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成。雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。從外表上看，雙向可控硅和普通可控硅很相似，也有三個電極。但是，它除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，它的型號，在我國一般用“3CTS”或“KS”表示；國外的資料也有用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。市場上常見的幾種塑封外形結構雙向可控硅的外形及電極引腳排列。
平板可控硅
SEMIKRON賽米控平板可控硅
IR/Vishay平板可控硅
eupec/Iinfineon英飛凌平板可控硅
PROTON普拉動平板平板可控硅
PRX平板可控硅

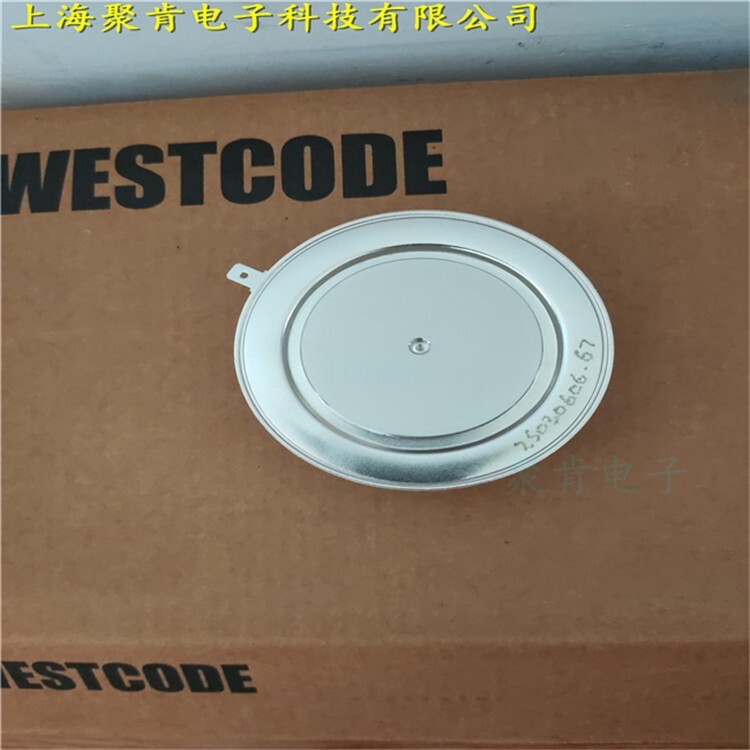

WESTCODE西碼平板可控硅
