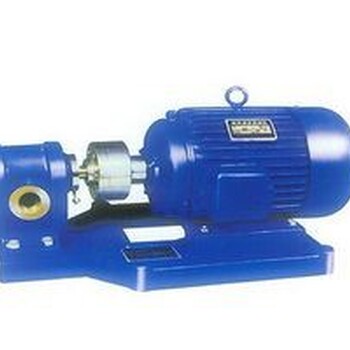

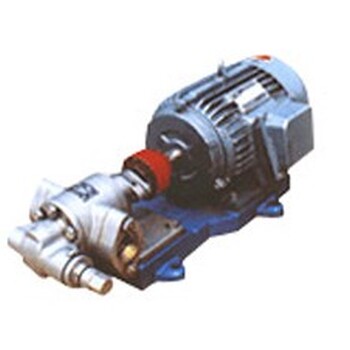

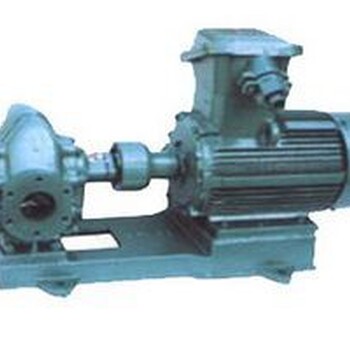

齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，使齒輪在工作中承受的扭矩力_小，因此軸承負荷小，磨損小，泵。泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。YCB圓弧齒輪泵比普通齒輪泵使用壽命長2-3倍，主要區別在于圓弧齒輪泵的齒輪泵為圓弧型，泵在運轉過程中齒輪和齒根咬合是處于兩個圓弧平滑過渡，沒有任何死點或卡住現象；所以使用壽命極長。而普通齒輪泵齒型是漸開線斜齒輪，泵在正常運轉過程中齒輪和齒根轉動時齒輪齒頂菱角會和與之相配合的齒輪齒根產生碰撞、磨損、齒輪齒根部位也會產生困液，致使?jié)u開線齒輪泵存在轉動時噪音比較大的現象，而且齒輪泵的使用壽命會受到影響。YCB圓弧齒輪泵齒輪采用具有_八十年代水平的新技術——雙圓弧正弦曲線齒型。YCB圓弧齒輪泵與漸開線齒輪相比，_的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平衡，無困液現象、噪聲低、壽命長、。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計，生產和使用上進入了一個新的領域。

AY系列單兩級離心油泵是在老Y型油泵系列的基礎上進行改造并重新設計的。它是為滿足現代化建設的需要，盡快地適應以節能為中心的設備更新?lián)Q代而發展的新產品，具有下列特點：



1、軸承體部件將原35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。

2、水力過流部位采用了節能泵的水力模型，平均比老Y型油泵的5—8%。

3、為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置更新改造。

4、零部件通用化程度高，通標件為幾個系列產品共用。

5、選材精煉，主體以Ⅱ、Ⅲ類材料為主，軸承體等零部件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露冷地區、露天使用、船用提供了有利條件。

6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適宜和于缺水或水質差的地區

7、為了泵檢修時不必拆卸吸入或排出管路就很容易地拆出葉輪、軸、軸承、軸封等零部件，AY型油泵采用柔性膜片式加長聯軸器部件。

Y型離心油泵主要零件材質。
材料類別 1 2 3
使用溫度 -20℃~+150℃ -45℃~+400℃ -45℃~+400℃
零件名稱 泵體泵蓋 HT250 ZG230-450 ZG1Cr13Ni
葉輪 HT250 ZG230-450 ZG1Cr13Ni
軸 45 35CrMo 3Cr13
泵體密封環 HT250 HT250 3Cr13
葉輪密封環 QT50-5 QT50-5 3Cr13
填料軸套 HT250 45 3Cr13
機械密封軸套 25 25 3Cr13或1Cr13

•
