電壓124分辨率11mm分辨率21cm輸出信號1485輸出信號24-20MA顯示中文液晶電壓220

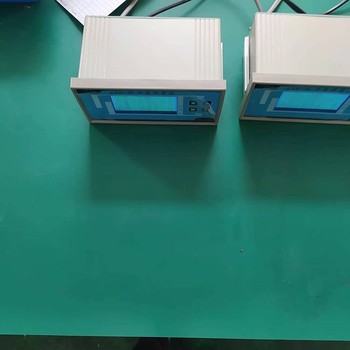

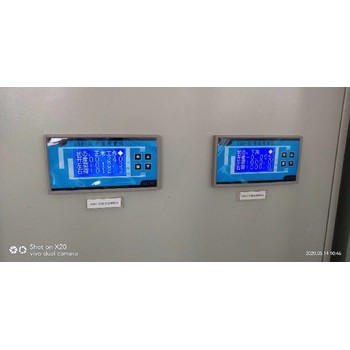

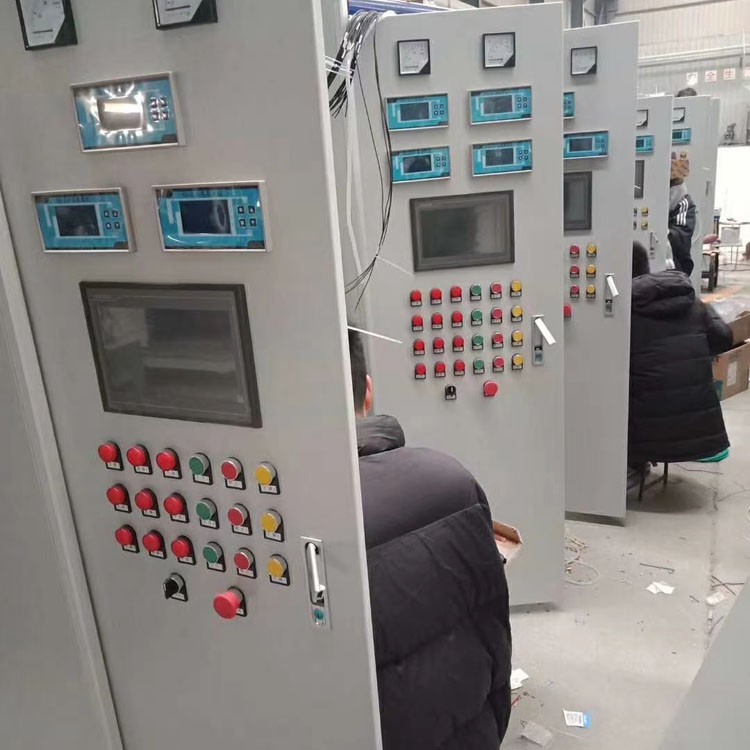

KSH-III開度荷重儀是針對水利，水電，水文行業的實際需要而研制的,它是相對立同時又有模擬量信號輸出以便組網的智能型閘門開度的測控裝置。該儀器采用嵌入式微電腦控制技術，功能強大，性能穩定可靠，精度高，抗干擾能力強。是各種閘門、橋機、門機、起重機等設備的開度荷重測控裝置。適用于傳感器和實際閘門開度為線性關系的場合，例如平板閘，也適用于非線性關系的場合，例如弧形閘以及多層鋼纜卷筒等。非線性測量采用分段逼近法，即將整個量程分成若干分段（本顯示器分10段），用戶只要在顯示器上根據實際測量設置好各段段末的開度值即可。對于線性測量只要預置段段末的開度值即可。

下面一排插座特性，定義參見下表。
腳 1O、1M、1C 2O、2M、2C 3O、3M、3C 4O、4M、4C 5O、5M、5C 6O、6M、6C
定義 上限常開、公共點、常閉 下限常開、公共點、常閉 荷重1常開、公共點、常閉（下注） 荷重2載常開、公共點、常閉（下注） 充水常開、公共點、常閉 預留
腳 7O、7M、7C 8O、8M、8C V+ V- 0 L N
定義 預留 預留 下注 下注 大地 220V~
輸入 220V~
輸入

工作原理
開度傳感器與閘門啟閉機相聯，把閘門的提升開度轉變?yōu)閷臄?shù)字編碼后，傳遞到儀表本體，由微機讀入、譯碼、標度變換、顯示輸出。同時與設定的上限、下限、預置各個開度整進行比較判斷，漢字說明實時工作狀態，并使相應的繼電器觸點動作。
荷重傳感器安裝于平衡輪支座下端，當起吊閘門時，傳感器受力，動態輸出電流信號，經電纜傳送到儀表本體，經信號調理，A/D轉換，由微控制器讀入，數字濾波標度變換，顯示輸出。同時與設置的報警整進行比較，當測量值超過報警值時，相應繼電器觸點動作。

技術參數
測量項目：開度1路，600米（MAX）；荷重2路，400噸（MAX）
分辨力：開度1cm或mm；荷重0.1噸
測量精度：開度±2cm(mm)；荷重±1%F.S±1個字
顯示方式：4*8位中文字庫LCD顯示。
傳感器與顯示器之間連接方式：485信號、4-20mA信號-4芯RVVP電纜；SSI信號-6芯RVVP電纜；格雷碼信號-16芯RVVP電纜
傳感器與顯示器之間有線距離：SSI信號≤200M；格雷碼、4-20mA、485≤1KM

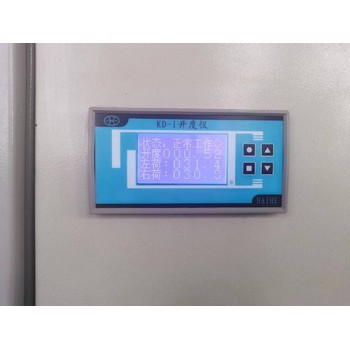

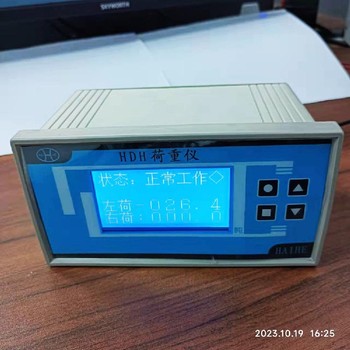

顯示器正常工作時顯示內容為：閘門開度和左荷重，右荷重值。按循環選擇鍵“●”三秒，進入常規參數設置。每按下一次“●”則循環切換一個顯示項目。顯示項目與選擇順序如下圖所示。總共有21個顯示項目。在任意參數設置完畢后(無顯示位閃爍)先后按下增數鍵“▲”和減數鍵“”然后依次松開減數鍵“”，“增數鍵“▲”則保存設置并退出設置進入正常工作狀態。
增量方向 (0逆時針增；1是順時針增，默認值0)
通訊站號（默認值1,485輸出的通訊地址）
開度上限值（默認值1000）
開度下限值（默認值2）
開度模擬量量程值（默認值1000）
荷重模擬量量程值（默認值500)
荷重超載報警值 (默認值100)
荷重90%報警值(默認值40)
充水位置（默認值30)
充水復位（默認值40）
左荷重零點值 (默認值819)
右荷重零點值(默認值819)
開度傳感器零點高位值(用按鍵清零時自動存儲調零，默認值0）
開度傳感器零點低位值(用按鍵清零時自動存儲調零，默認值0)
波特率（默認96，即9600）
編碼器選擇（關聯較多參數，不能修改，設置亂了，需電聯公司）
閘門運行速度（默認6個顯示末位數/秒）
兩路開度輸入，系數比例（默認10000）
糾偏儀表的偏差設定值（默認30）
單位時間設置（默認10即1秒）
恢復出廠設置（默認0）

顯示器正常工作時，按確認鍵“■”三秒，進入現場標定參數設置。每按下一次“●”則循環切換一個顯示項目。顯示項目與選擇順序如下圖所示?？偣灿?2個顯示項目。在任意參數設置完畢后(無顯示位閃爍)先后按下增數鍵“▲”和減數鍵“”然后依次松開減數鍵“”，增數鍵“▲”則保存設置并退出設置進入正常工作狀態。
左荷重實際值(默認值1000)
右荷重實際值(默認值1000)
段編碼器高位數值（默認值0）
段編碼器低位（默認值4095）
段閘門開度值（默認值4095）

第十段開度值（默認值0）
