動力柜與一般所說的配電柜有一些區別。一般來說，10kV高壓柜和400V低壓柜可以通稱為配電柜。在400V低壓柜以下的設備中，如果二次側出線負載主要為動力設施，則稱其為動力柜；如果負載主要是照明、開關、插座等，則稱為配電箱。

總的來說，動力柜是專為工業或建筑中的動力設備提供電力和控制的重要電氣設備，它通過集成不同的電氣元件來確保這些設備的穩定運行和安全。

動力柜的安裝條件：

（1） 安裝高度不超過海拔1000米;

（2） 周圍介質溫度不+40℃，不低于-20℃;

（3）空氣相對濕度不超過85%;

（4）沒有導電塵埃與足以能腐蝕金屬和破壞絕緣的氣體場所;

（5）沒有爆炸危險的場所;

（6）沒有劇烈震動和顛簸及垂直傾斜度不超過5°的場所。

（7）經過濕熱帶要求的處理，動力箱可適用于空氣相對濕度不超過95%、有凝露和霉菌存在的地區。

應用標準：
1、周邊氣體溫度不高過 40攝氏度，不少于-5攝氏度。24小時內的均值溫度不可高過 35攝氏度。
2、室內安裝應用，應用地址的平均海拔不可超出2000M。周邊氣體相對濕度在溫度為 40攝氏度時不超過50%，在較低溫度時容許有很大的相對濕度。（比如 20攝氏度的相對濕度為90%）應充分考慮因?yàn)闇囟鹊霓D(zhuǎn)變很有可能會不經意造成精華露的危害。
3、安裝設備時與正垂面的坡度不超過5%。
4、機器設備應安裝在無強烈振動和沖擊性的地區，及其不夠使電器元器件遭受浸蝕的場地。

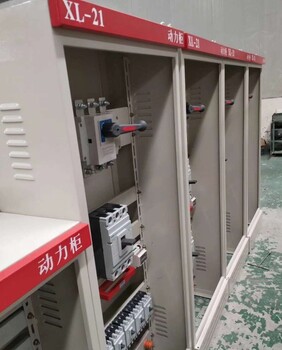

XL-21，我們一般稱其為箱立21，是一種非常常見的一種動力配電箱，用在配電回路的末端，也使用了很多年。

至于電氣原理圖 應該和動力配電箱沒有直接關系，高壓配電和低壓配電都會有原理圖，主要是為了滿足用電設備的控制。

XL-21

“XL”系列，除了XL-21（簡稱21柜）以外，還有XL-20（20柜）、XL-28（28柜）等等，它們之間的區別，是柜內電壓不同，以21柜為例，電壓往往不超過500V。
“XL”系列叫做動力柜，實際上可以看做是一個大配電箱，往往用在終端電路中。

它與其它柜型的區別，也是說它是大配電箱的原因如下：

主母線不固定；

隔離刀開關向前開啟；

只對下端負載負責，只負載檢修負載。

xl21動力配電柜用途： 固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。
