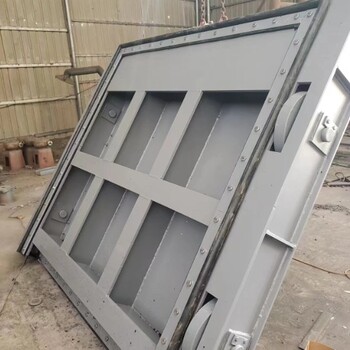

日照不銹鋼渠道插板閘門 平面定輪鋼閘門
平面定輪鋼閘門安裝事項:
1、在閘門安裝前,檢查各連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應加以緊固。
2、檢查主立框與橫框連結上的止水面是否有錯位,如有錯位則松動連接螺栓將止水面調整在同一平面內。
3、閘門安裝時應采用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。
4、二期澆筑前將閘門整體吊裝就位后找好前后面、左右的正確位置,然后調整螺栓與工程配鋼筋焊牢固。
5、閘門出廠前,為了使閘板、閘框貼合的更緊,安裝后減少間隙,2米以上的閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除,以使閘門啟閉。
6、在澆筑混凝土時,流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除,防止灰漿凝固影響啟閉。
5t平面定輪鋼閘門的試運行:
閘門安裝完畢后,我方將會同監理人對弧形閘門進行以下項目的試驗和檢測:(1)無水情況下全行程啟閉試驗。檢查支鉸轉動情況,應做到啟閉過程平穩無卡阻、水封橡皮無損傷。在本項試驗的全過程中,對水封橡皮與不銹鋼水封座板的接觸面采用清水沖淋潤滑,以防損壞水封橡皮。(2)采用膨脹式水封的閘門,應按施工圖紙要求做壓力腔密封試驗。不論何種水封型式,在閘門全關位置,水封橡皮無損傷,漏光檢查合格,止水嚴密。

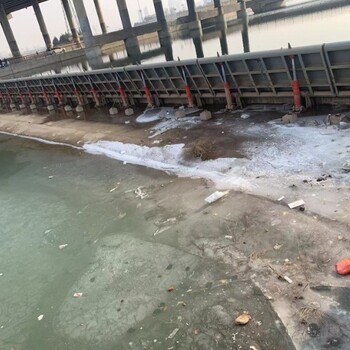

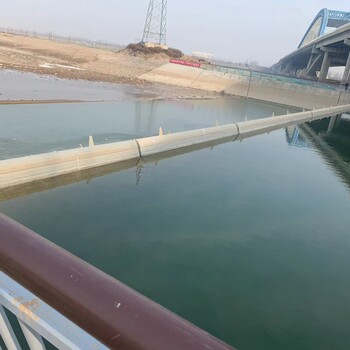

橡膠壩與鋼制閘門的對比:
1、運行時間
橡膠壩是通過充氣或充水達到升壩的目的,正常需要2~3小時才能完全升或塌壩,時間較長.而鋼性閘門采用啟閉機啟閉,運行速度可達1~2m/分鐘,一般工程不超過2分鐘即可完成升壩和塌壩.這樣可***突發洪水時能及時泄洪.橡膠壩會隨著使用次數和年份的增加而且使用充氣(水)、排氣(水)時間增長,因為壩內和管道內會結垢的原因.
2、運行可靠性
由于橡膠壩存在泄漏,原因是橡膠臘交聯、刺傷、管道聯結缺陷以及緊固系統和施工質量,故要不斷經常性的充氣,否則會出現過了一段時間壩泄氣(水)自動塌下來的現象,有時河道內水流干都不知道,造成一定損失,而鋼性閘門采用機械鎖定,當塌壩、升壩和調節水位時任意角度都可鎖定,不會發生移動.
3、壩頂溢流
橡膠壩設計規范中明確規定溢流不能超過50cm,否則將易出現跨壩事件,而鋼閘門可***克服這一缺陷,可以長時間大流量的從壩頂溢流形成瀑布效果.
4、自動化程度高
橡膠壩一般難實現集中網絡控制,而鋼性閘門可以實現***自動化控制和網絡控制,可以在***任一互聯網控制.新河縣東浩水利機械廠生產定輪鋼閘門,提供平面定輪鋼閘門價格,平面定輪鋼閘門重量,平面定輪鋼閘門圖片等技術信息。
不銹鋼渠道插板閘門技術說明
1、用途及規格
主要用于污水處理廠渠道內,止水效果好。
閘門規格:可根據用戶的渠道寬度及深度定制,門板高度正常比水位高100mm。渠寬不超過3m,水位深度不超過3m。超過此規格需采用平面鋼閘門。
安裝方式:采用整體式結構,與預埋鋼板焊接或用膨脹螺栓固定均可,周邊二次澆筑混凝土密封。
材質:一般為碳鋼或不銹鋼制作。
啟閉方式:可配手動啟閉機或電動啟閉機,電動啟閉機可實現遠程控制。
二、主要結構及工作原理
插板閘門主要由門架、門框、門體、密封止水橡膠、絲桿、啟閉裝置等部件組成。
1、主要結構
(1)門框、門架采用鋼板在剪板機上下料,在折彎機上折邊,在***工作臺上拼裝焊接。結構牢固合理,能承受活動載荷,門框在受到閘門重力和啟閉力反作用力作用時***。
(2)門體用鋼板加工成矩形板,在其迎水面用鋼板焊接“井”字形***筋。確保了門體的***。閘門為暗桿式啟閉,在門體上部的重垂線部位設置啟閉螺母,留有絲桿通道,閘門平穩地升降。
(3)止水橡膠采用***產品,此產品彈性高,止水效果好、***、。用鋼板壓條和螺栓把止水橡膠固定在門框邊上。
(4)絲桿采用圓鋼精加工而成,其螺紋精度達7e級標準,了與啟閉螺母的密切配合。
2、工作原理
啟閉機帶動閘門門體上下運行,達到疏通和截阻水流的作用。
三、設備設計、制造、檢驗所遵循的標準目錄
該產品在設計、制造、檢驗、包裝運輸及安裝過程中所遵循的標準均為***(GB)或部標(JB)這些通用標準目錄省略,只提供***標準目錄如下:
