TLⅡ型系列拖鏈的主體結構： 由鏈板（鋼板鍍鋅）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鋼性能好不變形，安裝方便，使用可靠，易拆裝 ，尤其是鋼制拖鏈采用了高強度耐磨材料，合金鋼為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可長時間運行下不變形。 TLⅡ型鋼制拖鏈的特點： 由于鋼制拖鏈外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國整套機床，大型機械設備在國際市場的競爭能力。 TL型鋼制拖鏈的工作參數： 1. 鋼制拖鏈可適應大移動速度60米/分。 2. 鋼制拖鏈在大移動速度時，噪聲升壓級低于56分貝。 3. 鋼制拖鏈安全使用壽命不小于150萬次（往復） 訂貨舉例1： 拖鏈型號TLGA75或TLGB75，支撐板III型。 彎曲半徑R=450，支撐板寬度Bi=300,拖鏈長度L=7800 拖鏈TLGA75III-450×300×7800 I型-支撐板整體型（根據客戶要求開孔） II型-支撐板開型（根據客戶要求開孔） II型-上下是鋁板，內有隔離片（根據客戶要求放隔條）
打孔式鋼鋁拖鏈規格 有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。 打孔式鋼鋁拖鏈用途和特點 （1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。 （2）鋼制拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。 （3）鋼制拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。 （4）其使用行程大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑 （5）支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜大直徑?jīng)Q定的. （6）機床做大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。 訂貨舉例1： 拖鏈型號TLGA75或TLGB75，支撐板III型。 彎曲半徑R=450，支撐板寬度Bi=300,拖鏈長度L=7800 拖鏈TLGA75III-450×300×7800 I型-支撐板整體型（根據客戶要求開孔） II型-支撐板開型（根據客戶要求開孔） II型-上下是鋁板，內有隔離片（根據客戶要求放隔條）

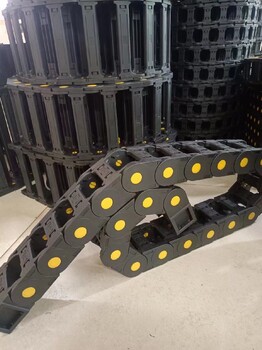

工程塑料拖鏈頻繁斷裂問題分析 摘要：主要介紹了拖鏈的結構、選型計算及校核、安裝以及在工廠內的常見應用形式，拖鏈在床、機械等移動設備上的電纜、油管、氣管、水管、風管中放置可起到牽引和保護作用，拖鏈的頻繁失效將影響設備的正常使用。本文以某工廠正在使用的頻繁斷裂的拖鏈為例，對其結構選型、計算校核、安裝以及使用情況等方面進行整體分析，終找到引起斷裂的真正原因，為今后拖鏈選型、安裝、問題原因查找等提供參考。
