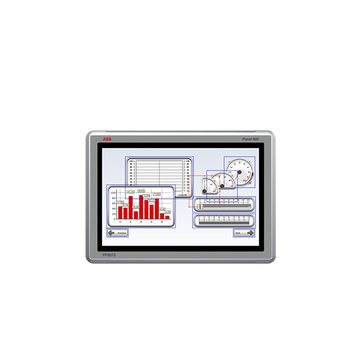

所有 Panel 800 Version 6 的開發宗旨均是滿足人機通信的需要。 其中
融入了許多內置功能，如顯示和控制文本、動態指示、時間通道、警報和
配方處理。
Panel 800 Version 6 產品主要以面向元件的方式工作，從而便于熟悉和使
用。 通過 Panel Builder 配置工具可在 PC 上進行配置。 然后，便可將
項目傳遞到操作面板，并存儲在操作面板中。
PLC、伺服機構或驅動器等各類自動化設備均可連接到 Panel 800 Version 6。
在本手冊中，術語“控制器”即表示所連接的設備。

如果使用的電源滿足安全標準且僅為操作員面板供電，則不會出現任何問
題。 請參閱上圖中的 1。
但是，如果使用為其它單元供電的 24 V 電源，我們提醒您務必小心，請
參閱上圖中的 2。 操作員面板不具備符合安全要求且能夠承受 230 V AC
到 24 V DC 的短路的絕緣性能。 假設 24 V 饋電安全，例如，SELV 符合
EN 60950（防電擊保護）和 UL 950。
以下將舉例說明，在小型控制器中，24V 繼電器觸點與 230V AC 繼電
器觸點混合時，安全的 24V DC 電源會損壞的原因。 檢查“24V DC 和
230V AC 之間的間隙和爬電距離是否符合 EN 60950 或 UL 950”。 如果
不符合，請將單的 24V 裝置接入操作面板。
如果 24V DC 和 230V AC 繼電器觸點之間的距離足夠大，則可以使用同一個
24V 裝置為所有裝置供電。 請參見上圖中的標號 3。
38 3BSE082143-600
7 額外安裝提示 電流隔離
將 24V 電源上的 0V 接地，請參見上圖中的標號 4。 這樣做有三個好處：
? 安全性得以提高。 由于 0 V (24 V) 和 230 V 相之間連接故障或發生短
路，24 V 進給未激活。
? 將 24V 電源上的瞬變電流接地。
? 不存在與地面相比，24V 電源處于高電位的風險。 由于存在大量靜
電，這種現象并非不常見。
電流隔離
通訊端口 COM1 和 COM2 從終端和輸入電源有內置電流隔離。 通信端口
接地連接到保護接地，因此連接到另一個。 以太網端口也需電流隔離。
終端與輸入電源之間沒有電流隔離。 如果需要在終端與電源之間進行
電流隔離，則需要外部隔離設備。
將外圍設備連接到終端時要注意。 包括 USB 設備在內的許多外圍設備，
將終端信號接地 (0 V) 連接到保護接地。 連接信號接地和保護接地可能
增加電氣排放，并導致通信錯誤。

觸摸屏技術是繼鍵盤、鼠標、手寫板、語音輸入后為普通百姓所易接受的計算機輸入方式。利用這種技術，用戶只要用手指輕輕地觸碰計算機顯示屏上的圖符或文字就能實現對主機操作，從而使人機交互更為直截了當。這種技術方便了用戶，是極富吸引力的全新多媒體交互設備。
觸摸屏的本質是傳感器，它由觸摸檢測部件和觸摸屏控制器組成。觸摸檢測部件安裝在顯示器屏幕前面，用于檢測用戶觸摸位置，接受后送觸摸屏控制器；觸摸屏控制器的主要作用是從觸摸點檢測裝置接收觸摸信息，并將它轉換成觸點坐標送給CPU，同時能接收CPU發來的命令并加以執行。
觸摸屏系統一般包括兩個部分：觸摸檢測裝置和觸摸屏 控制器。觸摸檢測裝置安裝在顯示器屏幕前面，用于檢測用戶觸摸位置，再將該處的信息傳送給觸摸屏控制器；觸摸屏控制 器的主要作用是接收來自觸摸點檢測裝置的觸摸信息，并將它轉換成觸點坐標，判斷出觸摸的意義后送給 PLC，它同時能 接收 PLC發來的命令并加以執行，例如動態地顯示開關量和模擬量。

•
