| 供應商 | 深圳市中圖儀器股份有限公司 店鋪 |
|---|---|
| 認證 | |
| 報價 | 面議 |
| 品牌 | 中圖儀器 |
| 型號 | SJ5700DUAL |
| 目鏡放大倍數 | 50X |
| 關鍵詞 | 智能螺紋輪廓掃描儀,螺紋輪廓掃描儀,輪廓掃描儀 |
| 所在地 | 廣東深圳市南山區西麗學苑大道1001號南山智園B1棟2樓 |
深圳SJ5700DUAL智能螺紋輪廓掃描儀可以全量程大范圍連續掃描，擁有長達數百毫米的持續爬坡能力，非常適合大范圍陡坡表面測量，大工件無需翻轉、傾斜調整，就可實現輕松測量。
應用
SJ5700DUAL智能螺紋輪廓掃描儀可用于長軸類、筒類、曲面零件、絲杠、螺紋等部件的內外徑尺寸、內外輪廓形貌參數測量，非常適合航空、、船舶、高鐵、新能源汽車、醫療等行業。該產品支持量程定制，適用于各行業領域的實驗室或工作現場使用。
產品優勢
1、螺紋和輪廓一體化測量
(1)雙向螺紋流程化操作，配合螺紋夾具自動找到拐點，簡單方便。
(2)螺紋全自動識別測針、夾具，避免操作失誤引起撞針等問題。
(3)儀器在各個運動軸都有進行保護，能有效的保護儀器，降低人員操作失誤帶來的損傷。
(4)智能恒測力接觸，雙向電子測力10-150mN任意可調，降低了測力變化引起的測量誤差，適合測量各類軟、硬性工件。
(5)組合調節控制手柄，可快速完成載物臺平移、X軸和Z軸定位和測桿上下角度擺動及速度分多級調節功能。
(6)SJ5700DUAL粗糙度輪廓儀軟件支持的單側、雙側、內外4側輪廓的掃描及輪廓分析。
2、百毫米超大量程爬坡測量
(1)大量程200/300/400mm行程可選，持續長達數百毫米爬坡下坡能力，爬坡可達78°，87°智能下坡，非常適合大范圍陡坡表面測量，大工件無需翻轉、傾斜，可以避免測針磕碰損傷。
(2)Z軸運動設計，X、Z雙軸聯動掃描，具有恒測力和大陡坡通過能力。
(3)SJ5700DUAL輪廓測量儀采用導軌系統，導軌直線度高，導軌材料耐磨性好、系統穩定可靠工作。
(4)伺服電機驅動系統，測量穩定性高、重復性好。
(5)通過簡單的標定操作，能對儀器參數和測針磨損進行補償修正，使其滿足測量。
3、自動、批量、快速測量
(1)對于簡單的工件只需要設置測量長度即可一鍵測量。對于復雜的工件，可以工件的任意位置進行分段測量，并做成輪廓模板便于批量測量。
(2)CNC固定坐標系模式下，可快速地進行輪廓批量測量，自動分析處理數據。
(3)自動保存測量結果，測量完成后可輸出測量報告，形式多樣。

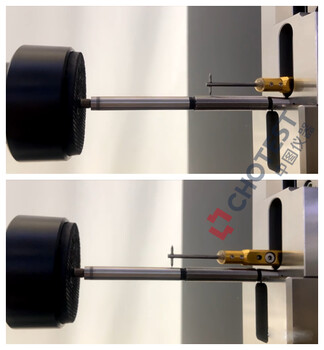

SJ5700DUAL智能螺紋輪廓掃描儀X軸、Z軸采用立運動系統，使用的兩軸聯動運動控制算法，可實現X、Z雙軸聯動掃描，測量時測針在工件表面做仿形運動掃描（主動掃描），既保持了恒測力，又了大的陡坡通過能力，工件調平操作簡單，同時避免了崩針、掛針等問題。是大量程、的主動掃描式綜合輪廓測量儀。
