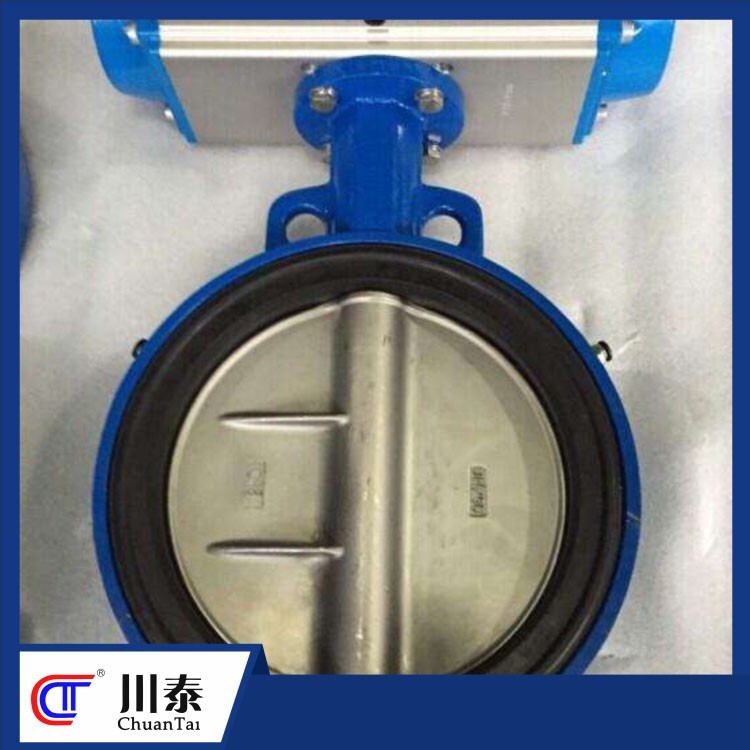

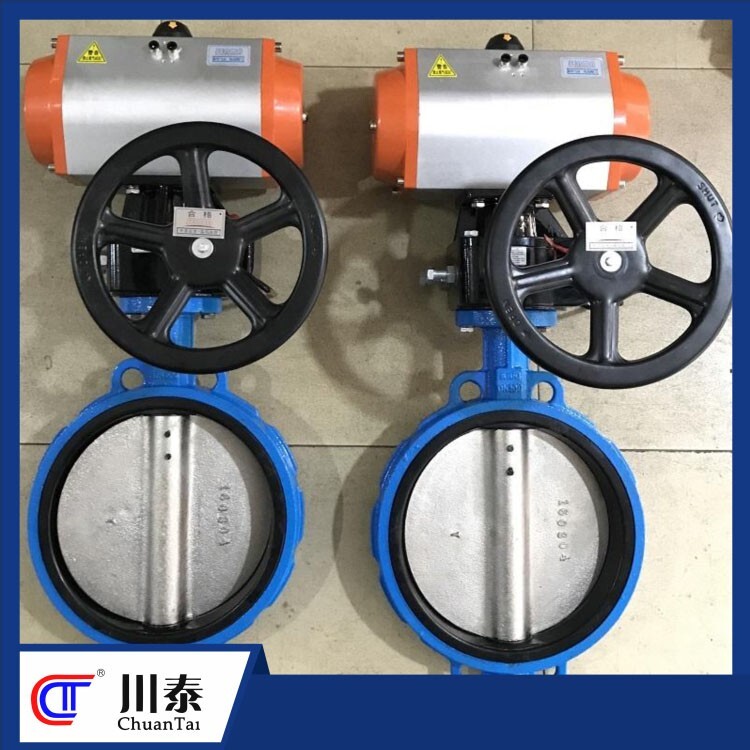

氣動蝶閥通過定位器、電磁閥或者其它設備，吸收到干燥、潤滑的空氣，并控制它們，將這些氣體傳送到氣動執行器的缸體內，并將空氣壓縮，成為氣動執行器工作的氣源，當缸體內的壓縮空氣傳入氣動執行機構的氣室時，氣壓作用在活塞上，產生的推力帶動輸出軸旋轉，同時驅動閥桿和蝶板轉動，便完成蝶閥的一個啟閉動作。氣動蝶閥利用壓縮空氣推動執行器內多組組合氣動活塞運動，傳力給橫梁和內曲線軌道的特性，帶動空芯主軸作旋轉運動，壓縮空氣氣盤輸至各缸，改變進出氣位置以改變主軸旋轉方向，根據蝶閥所需旋轉扭矩的要求，可調整氣缸組合數目，帶動蝶閥工作。

氣動蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。

電動式蝶閥的原理是，利用電動執行器驅動閥電源開關的蝶閥，利用單相或三相電機驅動齒輪或蝸輪蝸桿輸出直線或旋轉。電動執行機構可輸出相對性穩定的推動力，抗誤差工作能力強，準確性要比氣動執行器高，無需依靠別的輔助系統軟件可全自動保位。
?電動執行機構具備實際操作簡單、便于完成長距離操縱等特性，但其構造繁瑣，易產生常見故障，經常會出現精度級低、過開過關、電動機損壞、齒輪箱損壞等問題，維護費非常大。調整過度經常會造成電機發燙，降速傳動齒輪易損壞。除此之外，電動執行機構運作遲緩，難以完成大推動力等難題。
