型號901/907附著力1級使用方法輥涂噴涂批刮防腐性能耐酸堿，耐高溫固化劑比例100:2用量0.3千克包裝規(guī)格25千克

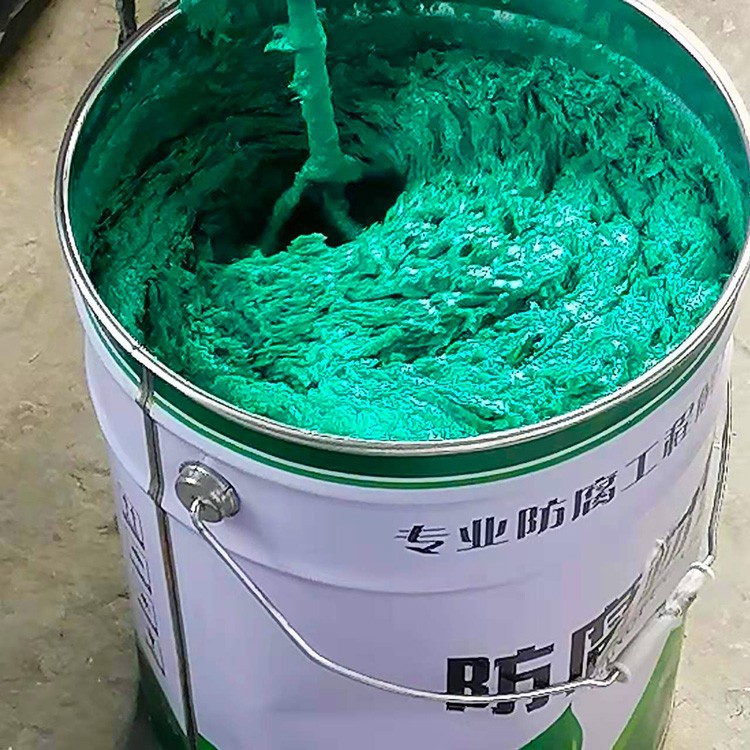

玻璃鱗片膠泥涂層是一玻片狀填料為骨料，添加各種功能提那家及混配成膠泥狀或涂料防腐材料，佐涂玻璃鱗片膠泥在經(jīng)設(shè)備或人工按照一定的施工流程，涂敷在被防護基體表面而形成的防腐蝕保護層。
面漆：當一切防腐層檢測合格后，在內(nèi)襯層表面涂刷一層面漆。面漆的涂刷及環(huán)節(jié)要求與底漆相同。根據(jù)現(xiàn)場環(huán)境溫度按照相應(yīng)的比例在面漆中加入固化劑和促進劑攪拌均勻后使用（注意：促進劑和固化劑嚴禁同時加入，應(yīng)當先加入促進劑攪拌均勻后再加入固化劑攪拌均勻）。
J.雙組份涂料按合格證指引的比例將B組加入A組中邊攪拌邊加入。涂料混合后不宜重新密封。參見產(chǎn)品合格證標示≥0.5 h標準表述適用期如果作業(yè)暫停時間較長，建議重新開工時使用新調(diào)配的涂料不推薦-不易掌控推薦-氣壓10～25MPa、噴涂粘度 25S～45S/涂-4 (稀釋劑用量≤15% )，采用大口徑或噴砂槍狹窄空間施工和干燥期間，應(yīng)大量通風(fēng)，避免雨水淋灑。適合-易致刷痕和涂層不均勻(稀釋劑用量≤5%)適合-易致涂層不均勻、起泡、針孔(稀釋劑用量≤5%)
如果連續(xù)兩層一起施工，可以采取蓋瓦的方法，后續(xù)布覆前道布的二分之一。此道工序膠料要浸透布眼而且不堆積，不流掛。每一層布之間二次層積定要對上層布面進行清理和修補處理，應(yīng)該進行打磨處理。為了減少環(huán)氧玻璃鋼的收縮率，可以考慮基層第壹道手糊短切氈，再進行玻璃纖維布的鋪貼，手糊環(huán)氧玻璃短切氈的方法與玻璃纖維布相同。如果要對環(huán)氧樹脂進行改性，如環(huán)氧-酚醛，環(huán)氧-呋喃，環(huán)氧-聚酯等等可以按照各自特性進行選擇，但是次要樹脂添加量不得超過30%。

1、噴涂不均勻，局部和全面過厚，易流掛預(yù)防：控制涂層厚度適中；
2、稀釋劑過量，涂料粘度偏低，易流掛，預(yù)防：避免過來加入稀釋劑，且避免加入非配套稀釋劑；3、被涂面溫度過高和過低，易流掛，預(yù)防：噴涂時調(diào)節(jié)車間溫度，嚴格控制涂料的施工黏度和溫度；4、噴涂操作不當，重槍過多，或噴涂距離和角度不正確，易流掛預(yù)防：使用正確的噴涂方式，噴槍離工件不要太近，噴槍與工件保持直角，勻速走槍，噴槍與工件成直角，噴槍與被涂工件保持30CM左右距離；5、在光滑的被涂物或漆膜上噴涂新漆時，也容易發(fā)生垂流，易流掛預(yù)防：在光滑的平面是涂裝時，在噴涂前要預(yù)先打磨；6、在刷涂時，沒有很好地把厚的地方刷開涂料，易流掛。噴涂時，不良的槍法就會導(dǎo)致流掛，或者在某一局部噴得過厚。這有可能是槍嘴離得太近，并且移動不快，不能均勻漆膜。預(yù)防：需要在實際施工中積累施工經(jīng)驗。
