深圳芯鼎盛TX4131L外置MOS支持100V寬電壓輸入8A開關降壓型DC-DC控制器芯片
概述
●TX4131L是一款外置MOS支持寬電壓輸入的開關降壓型DC-DC控制器。
●高輸入電壓可達100V。
●芯片具有低待機功耗、低紋波、率、的母線電壓調整率和負載調整率等特性。
●支持大電流輸出，輸出電流可高達8A左右。
●芯片同時支持輸出恒壓和輸出恒流功能。
●通過設置 CS 電阻可設置輸出恒流值。
●通過設置FB1、FB2引腳的分壓電阻可設置輸出恒壓值。
●典型的開關頻率 140kHz，芯片采用固定頻率的 PWM 控制方式。
●輕載時會自動降低開關頻率以獲得高的轉換效 率。
●芯片內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提 高系統可靠性。
●芯片采用 SOP8 封裝。
TX4131L 參數：
●輸入電壓：8-100V
●輸出電壓：5-30V
●支持12V/8A、5V/3A
●工作頻率：140KHz
●轉換效率：高達96%
●支持輸出 CC/CV
●內置過溫保護
●內置軟啟動
●內置輸出短路保護
TX4131L 應用領域
●車充、電池充電
●恒壓源
●電動汽車、電動自行車、電瓶車
●扭扭車、卡車

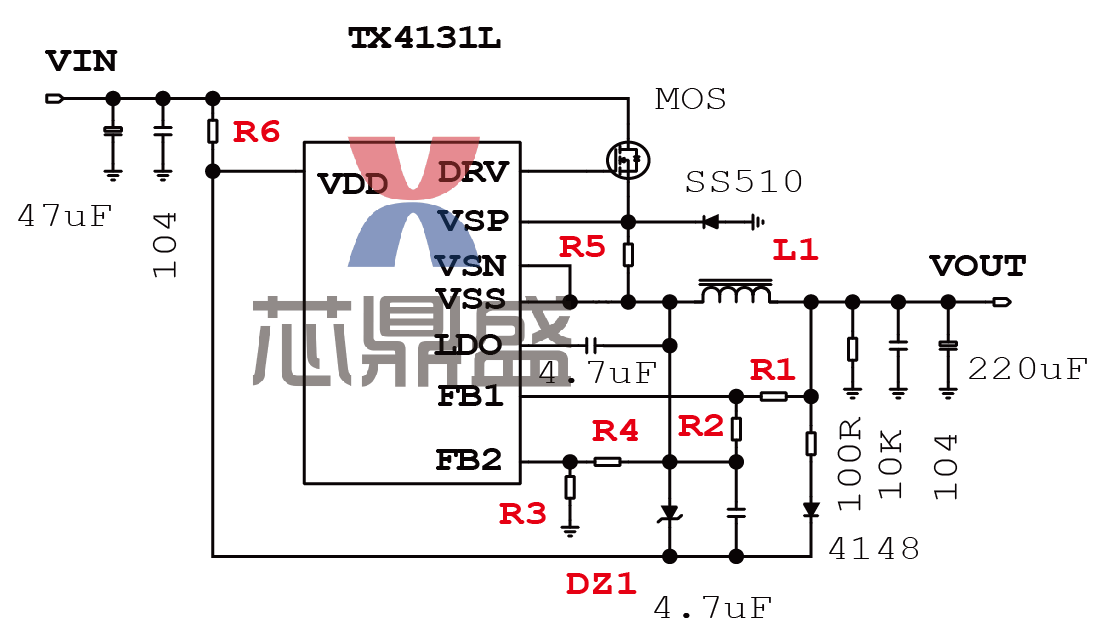

TX4131L DEMO板 應用原理圖：
寬電壓降壓芯片TX4131L DEMO板 PCB圖：
8A開關降壓芯片TX4131L 輸出電壓計算器：
