波峰焊是讓插件板的焊接面直接與高溫液態錫接觸達到焊接目的，其高溫液態錫保持一個斜面，并由特殊裝置使液態錫形成一道道類似波浪的現象，所以叫"波峰焊"，其主要材料是焊錫條。

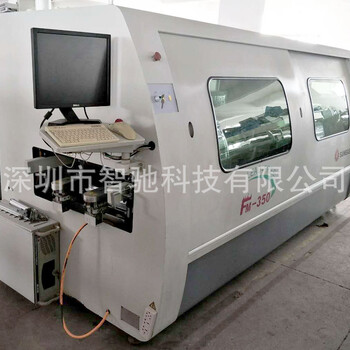

日東無鉛波峰焊FM350
一、主要特點：
1.接駁裝置：
聯動式入板接駁方式，鋁型材導軌，不銹鋼鏈條傳動。
2.傳輸系統：
可以配置各種不同的爪型（圓嘴雙鉤爪、新型雙鉤爪、彈簧壓片爪、鴨嘴爪等），鋁合金導軌防變形結構設計；手動調節基板寬度；輸送角度可調節，配置數字角度顯示儀；運輸速度采用變頻器控制，無級調速。
3.錫爐系統：
錫爐內膽采用特制鑄鐵材料，表面防腐蝕處理；直聯式馬達驅動波峰，變頻調速；錫渣導流及降低氧化物裝置；手動控制錫爐進出及升降運動；外置式加熱裝置，PID控溫方式及液面低位報警。
4.噴霧系統：
模組化設計，噴霧移動采用步進馬達控制；對應PCB噴霧長度自動調節，數字設定噴霧寬度及速度，帶壓力表微調裝置調節噴霧流量和噴霧顆粒大??； 恒壓裝置供給助焊劑、助焊劑液位報警及助焊劑自動添加；強力排風、過濾系統。
5.預熱系統：
抽屜式模塊化和節能設計，紅外、微熱風循環加熱任意組合，三段溫區，預熱區長度為1.8 米，PID 溫度控制方式。
6.冷卻系統：
強制自然風上下冷卻。
7.洗爪裝置：
毛刷清洗。
8.控制系統：
工控機或觸摸屏+PLC電器控制系統，中英視窗操作界面，溫度曲線測試、數據存儲等功能。
二、技術參數：
基板尺寸：W50~350mm×H120mm
入板高度：750±20mm
傳輸速度：500~1800mm/Min.
傳送角度：4~7°
傳送方向：左→右
助焊劑容量：Approx.18L
噴霧排風：Approx.30m3/min.
壓縮空氣：4~6Bar. 100L/min.
預熱溫度：Max.200℃
錫爐溫度：Max.300℃
錫爐容量：Approx.500Kg
波峰高度：Approx.12mm
機體尺寸：L3600×W1400×H1700(mm)
機體凈重：Approx.1250Kg
供電電源：三相380VAC 50Hz
總功率：Approx.32KW
運行功率：Approx.8KW
深圳市智馳智能制造設備有限公司從事SMT設備及其周邊配套設備（錫膏印刷機，貼片機，回流焊，波峰焊，AOI，SPI，上板機，下板機，接駁臺，平行移載機等）的自主研發、生產、銷售、租賃及系統開發，是深圳SMT設備供應商之一。公司擁有立的產品開發、方案設計、生產制造、安裝調試、售后服務，提供一站式SMT生產線配線解決方案。
