布袋除塵器的使用說明

結構及工作原理：

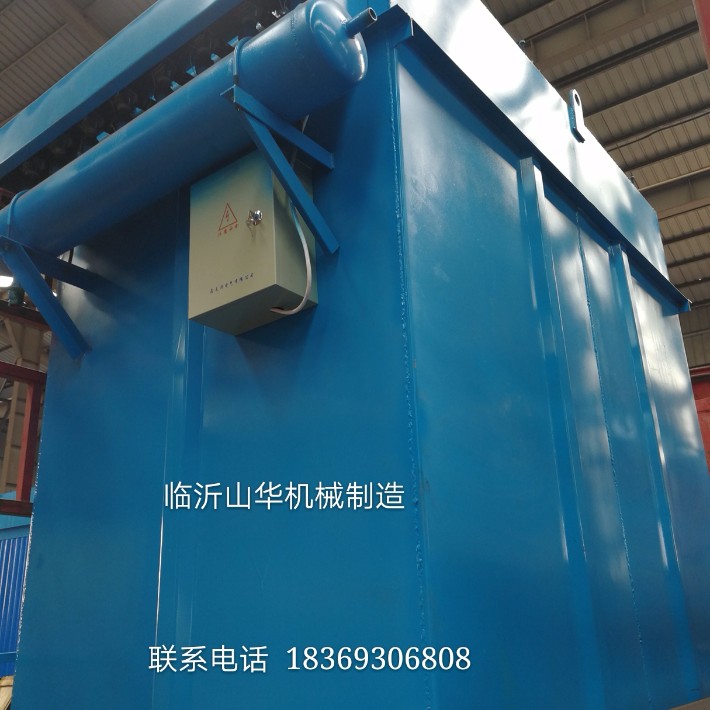

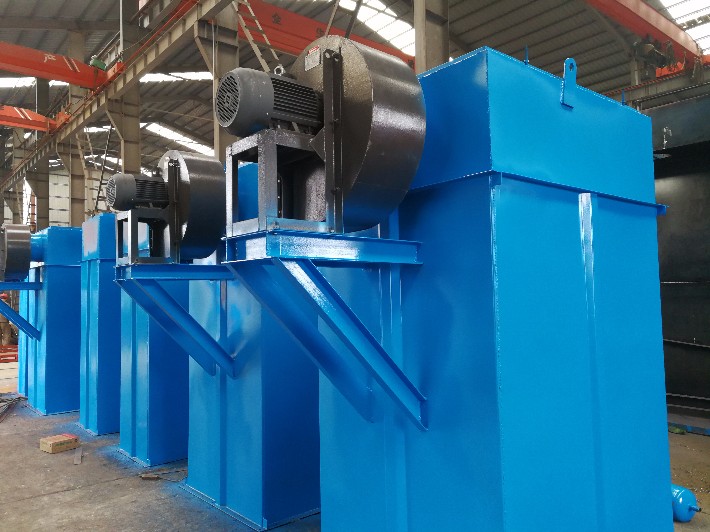

1、結構

除塵器：（1）主機：凈氣室、過濾室、集塵箱、卸料裝置、鎖風裝置。（2）控制系統：程序控制器、氣缸、切換閥、清灰閥。

2、工作原理：

（1）氣體凈化過程：

含塵氣體由進風口進入過濾室，較粗塵粒由于慣性碰撞，自然降于集塵箱，較細塵粒隨氣流上升進入各濾室，在負壓風的作用下，阻附于濾袋外層，被凈化的氣體從出風口排出。

（2）清灰過程

由電控系統發出控制信號，通過氣路系統的配合來完成，由于采用分室結構、逐室清灰，所以使除塵器總處于多室工作，一室清灰狀態了過濾阻力的穩定。

現場安裝與調式

   1、安裝：

    （1）設備收取人應按《發貨清單》驗收，有數量不符及損壞現象，及時與我公司聯系。

    （2）安裝地基應平整堅固，再按安裝具體置及外形安裝圖尺寸劃線、打預留孔（或預埋穩板）、下螺栓、打水平、將設備下部固定在地面。

（3）根據上部出風口的位置，使進風口與出風口分別在除塵器前后兩側。將除塵器上部吊到下部連接法蘭上，使上下法蘭對齊，中間用膠條密封后用螺栓連接，之后，從栓修門進入除塵器內，將除塵器上下兩部的隔板對齊焊接。此工作務必進行后方可進行后序工作。

（4）濾袋、籠子的安裝。

先將每條濾袋向下，口朝上安在花盤（多孔板）的孔中，然后將籠子分別穿到袋子里。

要求：袋子口內有彈簧圏，將袋子口與多孔板接觸緊密不漏塵。

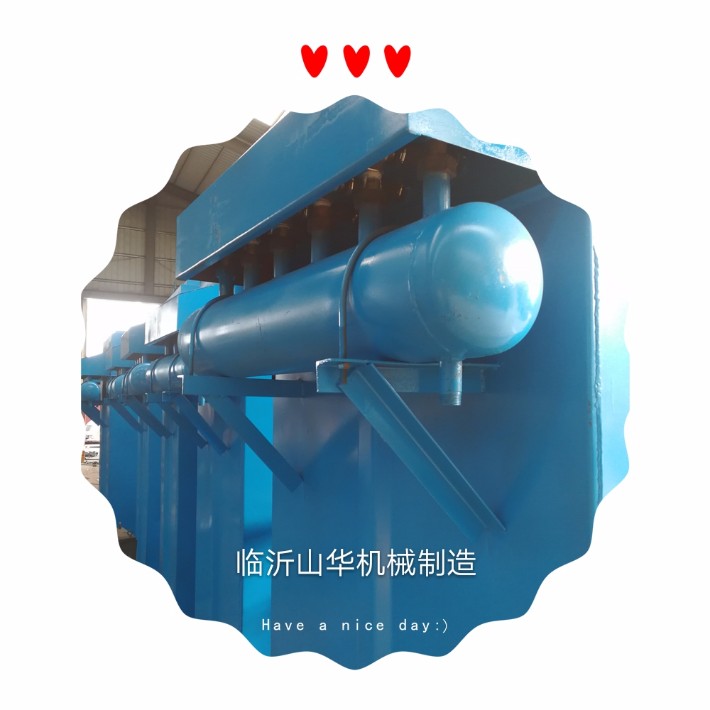

（5）噴吹管的安裝

袋子、籠子安裝完畢即可安裝噴吹管。噴吹管用來對袋子進行清灰，先將噴吹管支架的頂螺栓旋出，將噴吹管的細端放入噴吹管支架，粗穿入脈沖閥接管中，然后將螺栓旋緊（見圖）。

（6）氣路連接：除塵器進氣管與空壓機之間用氧氣管連接即可。

（7）電器連接：

a:將風機電機、絞刀電機與配電盤相應端子連接。

b:除塵器上部有電磁閥，將電磁閥強線與脈沖噴吹控制儀的輸出接線端子一一對應。用0.5mm²軟線連接即可。

  2、調試：

     （1）空壓機、絞刀減速機、油霧器加油。絞刀減速機、油霧器用普通機油，空壓機用油見《空壓機使用說明書》。

     （2）風機、絞刀、空壓機轉向判定：

     （3）將空壓機壓力調到0.3～0.6MPa，說細操作見空壓機說明書。

     （4）除塵器有脈沖噴吹控制儀，打開控制儀，調節噴吹間隔電位器，使噴吹間隔在8秒鐘左右、即發光二極管發光間隔在8秒左右詳見噴吹控制儀說明書。

     以上工作結束，即可開機運行。

  3、除塵器操作規范：

    （1）開關機順序：

     開機：a啟動空壓機，使壓力到0.3～0.6Map。

     b啟動絞刀。

     c啟動噴吹控制儀。

     d啟動風機。

     關機：a停止風機。

b20分鐘以后停止空壓機。

     c 5分鐘以后停止噴吹控制儀。

     d停止絞刀

     (2)崗位工工作內容：

     a每班對各電機電流定時觀察，發現異情及時停機處理。

     b每班對氣包分水器、空壓機放水1～2次。

     c每班對各汽缸、脈沖閥觀察1～2次，確保動作正常。

     d朵機軸承、絞刀、空壓機油霧器定期加油。

    （3）注意事項：

     a除塵器運行期間注意各電機溫度。

     b除塵器長期停用，再使用時，應先用手移動各機械部位，確保靈活后方可開機。

     c除塵器正常工作時，排灰裝置不能停止工作，以防集塵器內積塵量過大，加大絞刀旋力，造成設備損壞。

     d長期停機時，停機前反復對除塵器進行清灰操作，將濾袋粉塵全部清掉，排出集塵箱，以防濾袋受潮后被堵及在集塵箱內積凝結。停機后，打開檢修門，防止除塵器內積水。

     e再次開機時，對設備進行全面檢查后方可啟動。應特別注意檢查集塵箱內的粉塵積存量。如過多或凝結，先人工清除以防強行啟動造成電機或設備損壞。

     f正常工作中出現排放口或除塵器頂部檢修門處有冒塵現象，可能濾袋有破損，可關閉相應分室的切換閥，不停機換袋。
