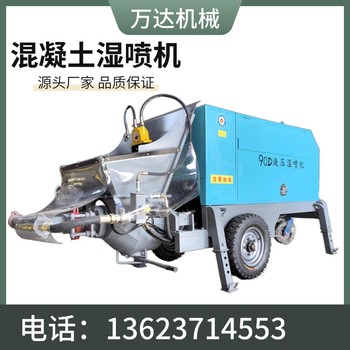

?90D液壓濕式混凝土噴漿機 萬達機械護坡掛網濕噴機 掛網噴漿設備——可根據客戶要求加工訂制
WYSP90D液壓混凝土濕式噴漿機主要技術參數：
額定生產能力 ：3-7 m3/h
系統壓力：20 MPa
骨料粒度：≤15 mm
泵送次數：20 C/min
輸送距離水平：60 m
垂直：30-40 m
主電機功率：22 KW
液壓油箱容積：200 L
料缸規格：Φ120×610 mm
輸送管徑：57 mm
上料高度：1100 mm
外形尺寸：3390×1300×1510 mm
整機質量：1500 kg
護坡掛網濕噴機工作原理
由三相電動機直接驅動齒輪油泵，油泵輸出的壓力油通過集成閥塊的進油孔，進入電磁溢流閥和電磁換向閥，系統的壓力由溢流閥調定，當系統壓力超過溢流閥的調定壓力時，溢流閥打開溢流，兩組電磁換向閥完成主油缸和斜擺缸的動作，斜擺缸的換向依靠安裝在水槽上的兩個電感式接近開關控制。以正泵示例：當主油缸1向前，推動料缸1運動時，料缸內物料排出，同時相串聯的主油缸2向后，料缸2產生吸料動作，隨著主油缸1的向前推進，接近開關感應到油缸的定位塊后，PLC會控制斜擺缸的電磁閥工作，使S擺迅速旋轉到主油缸2的位置，這時主油缸2會向前，推動料缸2內的物料排出，主油缸1退回，料缸1產生吸料動作，從而實現在一個循環中有一個料缸吸料，另一個料缸排料。兩個料缸交替排出的物料經旋流器彎頭后進入輸送管路。當反泵時油缸的運動方向正好和正泵相反，油缸反回時S擺閉合，輸料管內的物料被回吸到料缸內，向前推時S擺打開，將物料推至料斗內。這時可打開料斗的放漿口，物料回收完成。
正反泵 萬達機械掛網噴漿設備
輸送泵的正、反泵是自動控制的，配合主風路系統完成泵送作業，當正泵時物料經輸漿管排出，配合空壓機制出的壓縮空氣經主氣路管道、常開式氣路電磁閥、由助風管分流成兩路，一路直接注入輸送管路，另一路經出漿管的旋流器形成多頭風螺旋狀態，把物料吹散、加速并使其旋轉、浮游，兩股風同時進入輸送管路、協同輸送泵將物料快速輸送至噴頭，再添加速凝劑液體，經噴頭噴射到受噴面。當反泵時管路中的物料被回收入料斗內，反泵時常開式氣路電磁閥由PLC控制發出指令，使其得到號后自動關閉主風路系統，避免反泵收集物料時主氣路風進入料斗及料斗座內將回收的物料吹出傷人?；厥盏奈锪嫌闪隙返穆{孔排出。
警告：泵在運行過程中注意噴射口的出漿情況，如發現出漿異?；虿荒艹鰸{時應及時注入清水、管路，或反泵將物料回收、排查堵塞原因，不可盲目使用，否則漿液會因壓力過高反流至主風路系統造成風路堵塞；該輸送泵應放置受噴面處，避免停機時輸送管路內余料回流至主氣路，停機后要把氣路的各閥門關閉；停機狀態下料斗內加水時注意S擺的位置及保持輸漿管，S擺應與其中一個料缸對正，否則液體容易倒灌至主氣路，或者停機后將清洗干凈的輸漿管卸除?。?！
