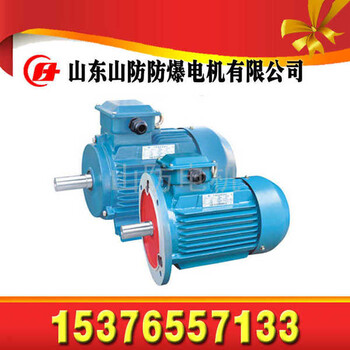

YBK3-160M2-2-15KW三相異步電動機產品說明書
15千瓦煤礦井下用電機 山東山防電機廠供應 電機價格 山防電機價格表
YBK3-160M2-2-15KW防爆電機用作煤礦井下（非采掘工作面）固定式設備或工廠IIB級，溫度組別為T1—T4組的可燃性氣體或蒸氣與空氣形成的爆性混合物的場所內的機械設備的驅動電機，主要用于煤礦、石油天然、石油化工和化學工業。此外，在紡織、冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。防爆電機作為主要的動力設備，通常用于驅動泵、風機、壓縮機、輸送機和其他傳動機械。
YBK3-160M2-2-15KW防爆電機是我公司YB2系列的更新?lián)Q代產品，是防爆電動機基本系列。本系列電動機具有體積小、重量輕、外形美觀、運行安全可靠、壽命長，性能優良，安裝使用維修方便的特點。
YBK3-160M2-2-15KW電機結構說明
1電動機的隔爆結構為ExdI Mb、ExdⅡA T4 Gb、ExdⅡB T4 Gb。
2電動機的的主體外殼防護等級為IP55。
3電動機的冷卻方式為IC410，IC411。
4電動機的絕緣等級為F級，定子繞組溫升裕度大，壽命長。
5電動機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。
6電動機轉子采用鑄鋁結構。轉子經過動平衡檢測，電動機運轉平穩，振動小，噪音小。
7電動機定，轉子沖片采用高導磁，低損耗電工硅鋼片，電動機損耗低，。
8電動機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理，成為一個完整的整體，繞組絕緣具有良好的電氣，機械，防潮性能及熱穩定性。
9電動機軸承用電動機低震動，低噪聲軸承，機座號132以下才有雙面密封軸承，在軸伸端裝用波形彈簧墊圈，以適度壓靠軸承，有效抑制電動機運轉時產生的震動和噪聲。機座號160以上采用內外蓋結構，并在軸承部位擋圈軸向固定，有效地防止電動機轉子的軸向串動。
10電動機風扇，風罩的材料。電動機采用防靜電塑料風扇，其轉動慣量小，損耗低，全系列風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到面積的通風量，使風路暢通。
YBK3-160M2-2-15KW電機技術參數
型號：YBK3-160M2-2
額定頻率：50Hz——60Hz
極數：2——16P
額定電壓：380V、660V、1140V、380/660V、660/1140V。
額定功率：0.18——315kw
主要安裝方式：IMB3、 IMB35、IMB5、IMV1、IMB14、IMB34。
絕緣等級：F級定額：連續工作制S1。
三相異步電動機工作原理：
三相異步電動機的兩個基本組成部分為定子（固定部分）和轉子（旋轉部分）。此外還有端蓋、風扇等附屬部分。
(1)．演示實驗：在裝有手柄的蹄形磁鐵的兩極間放置一個閉合導體，當轉動手柄帶動蹄形磁鐵旋轉時，將發現導體也跟著旋；若改變磁鐵的轉向，則導體的轉向也跟著改變。
(2)．現象解釋：當磁鐵旋轉時，磁鐵與閉合的導體發生相對運動，鼠籠式導體切割磁力線而在其內部產生感應電動勢和感應電，又使導體受到一個電磁力的作用，于是導體就沿磁鐵的旋轉方向轉動起來，這就是異步電動機的基本原理。 轉子轉動的方向和磁極旋轉的方向相同。
(3)．結論：欲使異步電動機旋轉，有旋轉的磁場和閉合的轉子繞組。
