PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
工作原理
PZ系列混凝土噴射機的結構和工作原理如圖1所示，攪拌好的物料由配料攪拌機卸料口(或人工拌料和上料）經過振動篩網供入噴射機料斗1中，由撥料器2撥動注入轉子的直通料腔6中，隨轉子5旋流到出料口處，在這里從氣室13通入壓縮空氣，把物料吹入出料彎頭9，由旋流器10引入另一股壓風，呈多頭風螺旋狀態把物料吹散、加速，并使其旋轉、浮游，進入輸料管，到達噴頭再添加少量補充水分或液體速凝劑（濕噴時）噴射出去。

PZ-7混凝土噴漿機技術參數：
生產力： ? ? ? ?7-7.5m3/h
傳送距離： ?200m
骨科粒徑: ? Φ20mm
輸料管內徑: ? ? Φ50mm
工作壓力: ? ? ? 0.6-0.8Mpa
耗風量: ? ? ? ? 7-8m3/min
上料高度: ? ? ? 1.1M
電壓等級: ? ? ? ?380v或660v
轉子轉速: ? ? ? 11r/min
電動機型號: ? ? YB132M-6或Y132M-6
功率: ? ? ? ? ? ?7.5kw
適用材料配比: ? 水泥/砂石=1:3-5
適用材料水灰比: ≤0.4-0.45
機器軌距 ?: ? ? ? 600mm(也可以改裝成其他尺寸或膠輪)
外形尺寸: ? ? ? ?1700×900×1200mm
整機重量: ? ? ? 900kg
防粘料腔和出料彎頭具有防粘功能，一般在工作時不會粘結，但每班工作結束后應打開轉子，彎頭進行檢查清理。
6.3 應經常注意減速器的維護與保養。
　　○ 每班工作后應及時清理減速器外表面粘附的拌合料等雜物。
　　○ 經常觀察油標，潤滑油不足時應及時充填。潤滑油為50號工業齒輪油（sy1175-77s)或46號機械油。
　　○ 累計工作250小時（約三個月）后應重新更換潤滑油。
　　○ 應及時充填轉子方軸軸承潤滑油脂（方軸頂部有注油口）。

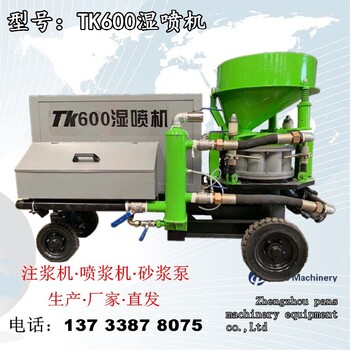

TK600濕式混凝土噴射機主要技術性能參數
額定生產能力： 6m3/h
輸送距離： 水平40 m 垂直20 m
砼料骨料粒徑： 20 mm
適用混凝土坍落度： 5～20 cm
適用材料水灰比： ≤0.45
工作氣壓： 0.4～0.6 MPa
耗氣量： 8～10 ｍ3/min
液態速凝劑添加能力： 0～108 L/h
上料高度： 1.2 m
主電機功率： 7.5 kW
電壓等級： AC380 V
外形尺寸： 2136×940×1242（mm）
整機重量： 850 kg
濕式噴漿機的結構及工作原理
本機主要由給料喂入系統、機械動力系統、氣動輸送系統、速凝劑計量添加系統、電氣控制系統等五部分組成，整機結構布置如(圖1)所示。
3.1 給料喂入系統
本系統主要由料斗體、料斗座、導料器、振動電機、轉子體等組成。按一定級配和水灰比拌合好的砼料，在振動電機的強制振動下，通過料斗體上的篩網進入轉子體橡膠料腔。橡膠料腔在轉子體圓周均勻分布，橡膠料腔隨轉子體轉動，從而把砼料連續不斷地送入旋流器總成。導料器是本公司的專利技術。它安裝在料斗座下料口處。其主要作用是保障物料順利進入橡膠料腔。
