產品別名 |
注漿機,泥漿泵,三缸泵 |
面向地區 |
全國 |
產地 |
河南 |
用途 |
管道泵 |
規格 |
BPX250 |
泵軸位置 |
臥式 |
材質 |
鑄鐵 |
驅動方式 |
電動 |
性能 |
高壓 |
葉輪結構 |
敞開式葉輪 |
葉輪數目 |
單級 |
葉輪吸入方式 |
單吸式 |
原理 |
柱塞泵 |
5 泵的拆卸與裝配（參照附錄圖1、圖2）
BPX/250注漿泵可按泵體、動力機、機架、電控箱四大件分解運輸，在修理時，泵體、電動機可全都拆卸。
5.1 泵的整機分解:
5.1.1 拆下曲軸箱底座上的4個固定螺拴，可將曲軸箱與機架、動力機分離。
5.1.2 拆下動力機底座上四個固定螺拴，可使電動機與機架分離。
5.2 泵頭拆卸
5.2.1 松開泵頭與曲軸箱體連接的八個螺柱上的螺母，可使缸蓋、缸蓋壓板、泵頭、缸套壓環與泵體分離。
5.2.2 拆下上閥蓋，即可更換上邊的鋼球、閥座。

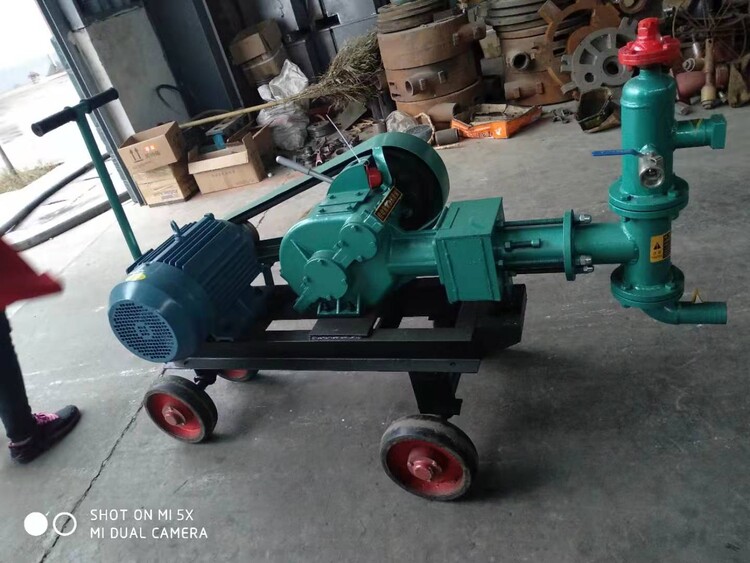

地鐵加固注漿機 BPX250變頻三缸泵 高壓灌注注漿機
主要技術參數 | 數 值 | 單 位 |
缸 數 | 3 | 個 |
活塞直徑 | 80 | mm |
行 程 | 100 | mm |
吸水管直徑 | 64 | mm |
排水管直徑 | 32 | mm |
電動機功率 | 15 | KW |
匹配電動機型號 | YE2VP132M-4 | / |
電機轉速 | 1440 | r/min |
流 量 | 0～250 | L/min |
額定壓力 | 6 | MPa |
外形尺寸 | 2100×920×900 | mm |
重 量 | 700 | Kg |
冬季HL-20齒輪油(SYB1103-62S)或32號機械油(GB443-64) 數量約18L
夏季HL-30齒輪油(SYB1103-62S)或46號機械油(GB443-64) 數量約18L
BPX/250注漿泵的泵架用槽鋼、角鋼、鋼板拼焊而成，底座槽鋼上有地腳螺栓安裝孔，通過地腳螺栓可將泵在機臺橫梁上固定。
