鋼筋桁架生產線簡介
一、設備概述
鋼筋桁架生產線是集鋼筋盤條放線、鋼筋矯直、側筋折彎、焊接成型、自動剪切、成品集料于一體的全自動化生產線，可生產鋼筋桁架樓承板用鋼筋桁架，也可生產裝配式建筑PC鋼筋桁架，廣泛應用于樓房建筑（預置樓承板）、高速鐵路（雙塊式軌枕）建設等領域。
目前我公司已研發生產到了第四代擺臂式桁架機，現主推機型有
第三代SGHJ-100桁架機、第四代SGHJ-B300擺臂式桁架機。

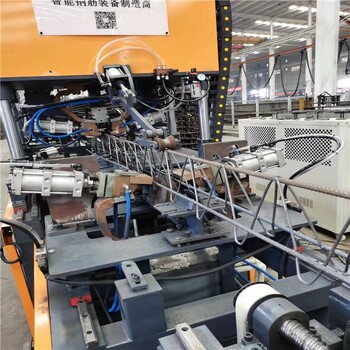

1、SGHJ-100桁架機



1.2 鋼筋桁架生產線設備組成
序號 設備組成部分 數量 技術特點
1 盤條鋼筋放線架 一套 立式放線架，緩沖帶剎車
2 矯直機構 一套 采用多輪+旋轉調直的方式
3 儲存機構 一套 緩沖儲存方式
4 終端矯直機構 一套 采用多輪調直的方式
5 腹桿折彎機構 一套 數控伺服電機控制方式
6 儲存機構 一套 緩沖儲存機構，便于連續快速運轉
7 焊接主機 一套 電極頭采用水冷方式
8 底腳折彎機構 一套 氣動方式
9 步進機構 一套 數控伺服電機控制方式
10 剪切機構 一套 機械式剪切方式
11 集料機構 一套 自動翻料
12 電器控制系統 一套 采用三菱PLC 等控制系統
13 操作系統 一套 采用威綸通顯示器等控制系統
14 說明書、隨機備件及工具 一套 標準配置

1.3 設備技術參數：
額定電壓 380V 50HZ
電力需求 200KVA
焊接變壓器功率 2*160KVA
其他功率 50KW
成品高度 70-270mm
桁架寬度 70-90mm
上下主筋 8-12mm
腹桿筋 4-8mm
工作速度 8-10m/min
步距 190-210mm可調
剪切方式 機械式
傳動方式 AC伺服電機
焊接方式 氣動式
控制方式 采用三菱PLC威綸通顯示器等控制系統
整機布置長度 40-45米
整機重量 ≤20T

1.4 設備特點
◆ 可生產樓承板用鋼筋桁架，也可生產裝配式建筑用PC鋼筋桁架。◆ 腹桿鋼筋為氣缸拱彎，調整桁架規格方便省時。
◆ 焊接總功率為300KVA,所需外部變壓器功率小。
◆ 腹桿拱彎后節距為190-210mm可調，可任意長度切斷，避免了鋼筋的浪費。
◆ 焊接變壓器為日本技術生產，焊接性能好、。
◆ 焊接主機部分空間大，方便了桁架更換規格時的調整和設備的維修。
◆ 切斷部分為純機械傳動，每切一次電機轉動一下。和液壓切斷相比無噪音、省電。
◆ 控制程序現已經在200多臺設備上使用多年，程序穩定可靠。
◆ 本設備即可生產帶底腳桁架（樓承板用）也可生產無底腳桁架（可拆卸式樓承板、裝配式建筑疊合板和高鐵軌枕等領域）。
◆ 本設備結構簡單、實用性強、維修方便。
◆ 步進機構由伺服電機控制，度高。
◆ 自動控制放線機構，防止亂線。
◆ 智能化故障識別報警系統，便于維護。
