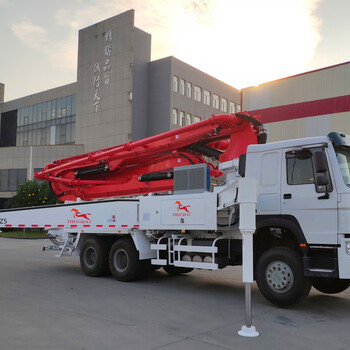

底盤型號
ZZ5356V524ME1
臂架型式
5節“RZ”折疊
輸送管徑
DN125
混凝土理論排量
150m3/h
控制方式
有線/無線
外形尺寸
12190×2500×3960
產品說明
(1) 臂架采用度結構鋼材制作，強度高，自重輕，并通過有限元和動力學分析計算，進行了結構的優化設計。臂架的外形，采用了圓滑過渡的流線型，造型美觀，承載力好。

(2) 臂架采用負載敏感的比例控制系統，使臂架運行速度快慢自如，操作性能;不但可以實現無極變速遙控控制，還可以實現緊急情況下的應急手動操作;支腿與臂架油路直接切換，避免誤操作，泵車的施工安全性。

(3) 前支腿采用X型支腿，后支腿采用擺動支腿，支腿占地空間小、伸縮靈活，場地適應性強，穩定性好，適應不同的施工場合。

(4) 自備大容量的水箱和高壓清洗機，在工作完畢后，能方便地對設備進行清洗。

(5) 安全設施，如液壓系統中的溢流閥，各節臂架油缸上的平衡閥，回轉回路中的緩沖閥、制動器，支腿回路中液壓鎖以及電氣系統中的互鎖控制等，確保設備使用的安全性和較好地滿足了操縱人員舒適性的要求。

(6) 臂架及泵送單元采用遠距離無線遙控操作，不僅提高了設備的安全性，而且降低了操作人員的工作強度，并且也可以在電控面板上進行操作，方便靈活。

(7) 電控系統采用工程控制，系統簡單可靠，CAN總線輸出和汽車級線束，大化減少了故障率，并且配置了泵車顯示屏，能夠?qū)崟r(shí)顯示相關工作參數和人機交換設置，故障預警和參數實時查詢。

(8) 全自動的集中潤滑系統，全自動、定時匹配的潤滑技術，能方便地對一些主要活動部位，進行潤滑，延長設備的使用壽命。

產品參數
整車

The whole machine

底盤品牌

Chassis brand

重汽汕德卡Sinotruk Sitrak

底盤型號

Chassis model

ZZ5356V524ME1

底盤驅動方式

Chassis drive type

6x4

柴油機功率

Diesel power

297 kw

整車高行使速度

Maximum speed

85 kw/h

排放標準

Emission standard

國Ⅴ

EuroⅤ

整車質量

Total weight

35000 kg

外形尺寸（長x寬x高）

Overall dimensions

12190×2500×3960 (mm)

臂架系統

Boom system

垂直布料高度

Vertical placing height

49m

水平布料長度

Horizontal placing length

44m

臂架控制方式

Boom control type

Manual control/Remote control

各節臂架旋轉角度

Rotary angle of each boom

89°/180°/180°/225°/195°/120°

回轉角度

Slewing angle

±270°

末端軟管長度

Rubber hose length

3m

泵送系統

Pumping system

理論大輸送量（低壓/高壓）

Max.Theoretical output

150 /85 m3/h

理論大輸出壓力 （高壓/低壓）

Max. theoretical pressure

10.7/5.9 MPa

混凝土分配閥

Distribution valve

S Valve

液壓系統壓力

Hydraulic system pressure

32MPa

輸送缸缸徑x行程

Concrete cylinder dia.×stroke

260×1800 mm

混凝土塌落度

Concrete slump

100-230mm

混凝土輸送管

Concrete delivery pipe

DN125

料斗容積

Hopper capacity

700L

水箱容積

Water tank volume

500L

液壓油箱容積

Hydrauclic oil tank volume

600L

上料高度

Filling height

≤1500mm
