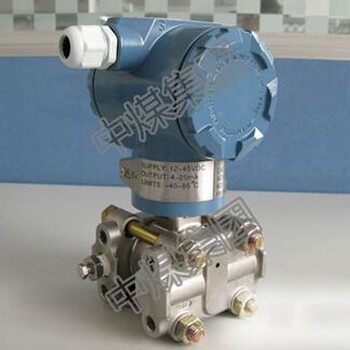

3351DP型差壓變送器介紹

3351DP型差壓變送器以差動電容為檢測原理組成電容式變送器，輸入壓力分別為0～6KPa，0～40KPa，0～250KPa等。使用對象：液體、氣體和蒸氣。
3351DP型差壓變送器適用范圍

1、石油/石化/化工
與節流孔板配套，提供準確的流量測量和控制。
可測量管道和貯罐的壓力和液位。
2、電力/城市煤氣/其它公司事業
要求高穩定度和的測量等場合。
3、紙漿和造紙
用于要求耐化學液體、耐腐蝕性液體之類的變送器。
4、鋼鐵/有色金屬/陶瓷
用于爐膛壓力測量等要求高穩定性，測量等場合。
用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場合。
5、機械/造船
用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場合。
3351DP型差壓變送器技術參數

輸出信號：4～20.MA.DC二線制（模擬）
二線制4～20.mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45.V.DC(詳見負載特性圖)
負載特性：電源影響：<0.005%.V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.2%，±0.25%，±0.5% （標配精度為±0.5%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）
遷移特性： 大正遷移量500% 大負遷移量600%
注：
① 負遷移量的絕 對值，不大于一個工程大氣壓。
② 遷移后的上限或下限絕 對值，均不應超過 大測量范圍的上限值。
③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。
④ 絕 對壓力變送器不能進行負遷移。

3351DP型差壓變送器性能指標

阻 尼：通?？稍?.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度:-29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度:0～
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：DP類零位誤差：對于14MPa，±0.1%大量程限值或±0.25%大量程限值（量程代號為3），在管道壓力下通過調零給予校正。
HP類零位誤差：±0.5%大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：電流表 標尺長44.5mm 精度±2%
液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除
