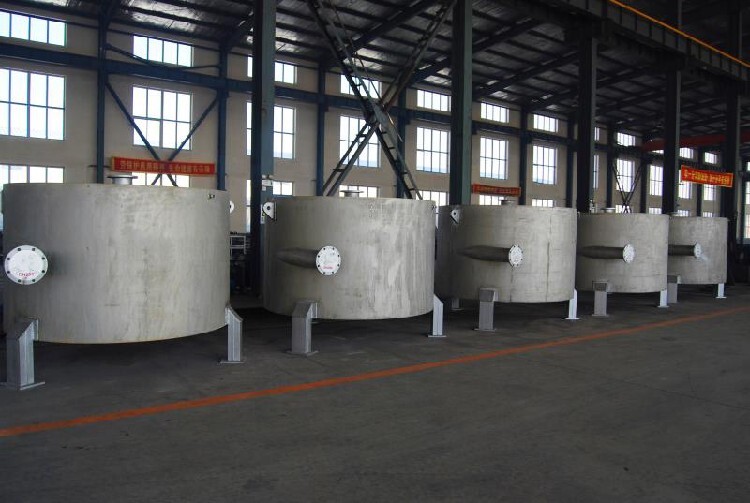

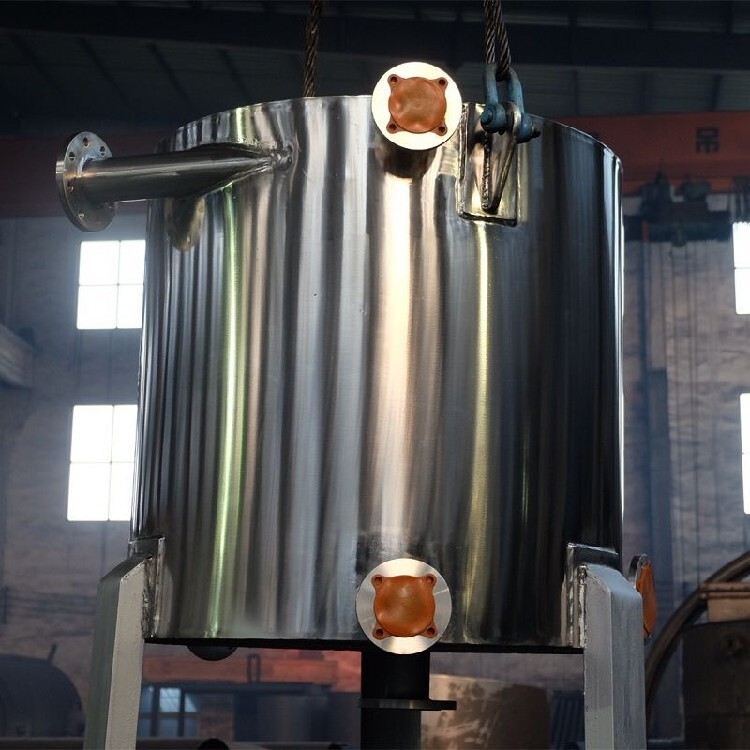

螺旋板換熱器（spiral heat exchanger），是由兩張平行的金屬板卷制成兩個螺旋形通道，冷熱流體之間通過螺旋板壁進行換熱的換熱器。螺旋板換熱器有可拆的和不可拆的兩種型式。
可拆式螺旋板換熱器.除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。中國普遍使用切向接管,它的流體阻力小,雜質容易被沖出。使用回轉支座比較方便，可使換熱器立放或臥放。
換熱的A、B流體分別流過螺旋板的兩側，其中的一種流體沿螺旋通道由外向內，至中心出口流出；而另一種流體則沿螺旋通道由中心進口，由內向外流出。兩種流體呈純逆流方式流動。螺旋板換熱器大結構尺寸為：板寬1800毫米，外徑1700毫米，傳熱面積250平方米，板與板之間的距離20毫米。允許高操作壓力可達 2.5兆帕。工作溫度由選用的材料而定，材料大多用碳鋼、不銹鋼、鋁、銅和鈦。
1、由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
①傳熱效能好。彎曲的螺旋通道和定距柱,有利于增強流體的湍流狀態通道內流體阻力小，可提高設計流速，有助于提高傳熱系數。對于水-水換熱,傳熱系數可達1.8～3.5千瓦每平方米每攝氏度〔kW/(m(·℃)〕。
②有自清洗作用。單通道內的流體通過通道內雜質沉積處時，流速會相對提高，容易把雜質沖掉。
③不可拆式結構的密封性能好，適用于劇毒、易燃、易爆或貴重流體的換熱。
墊片端蓋密封
螺旋板卷制、焊接好以后裝配窄邊法蘭，將螺旋通道兩端進行機械加工，然后用倒錐端蓋及墊片將通道封住，墊片材料選擇根據介質特性和溫度；倒錐端蓋與螺旋體連接采用上卡、下卡及螺母。為了提高螺旋板式換熱器的密封性能，防止各圈螺旋通道內介質發生短路使傳熱效率受到一定的影響，螺旋體完整，如發現螺旋體缺陷及焊接缺陷，進行修補，機械加工車出。
