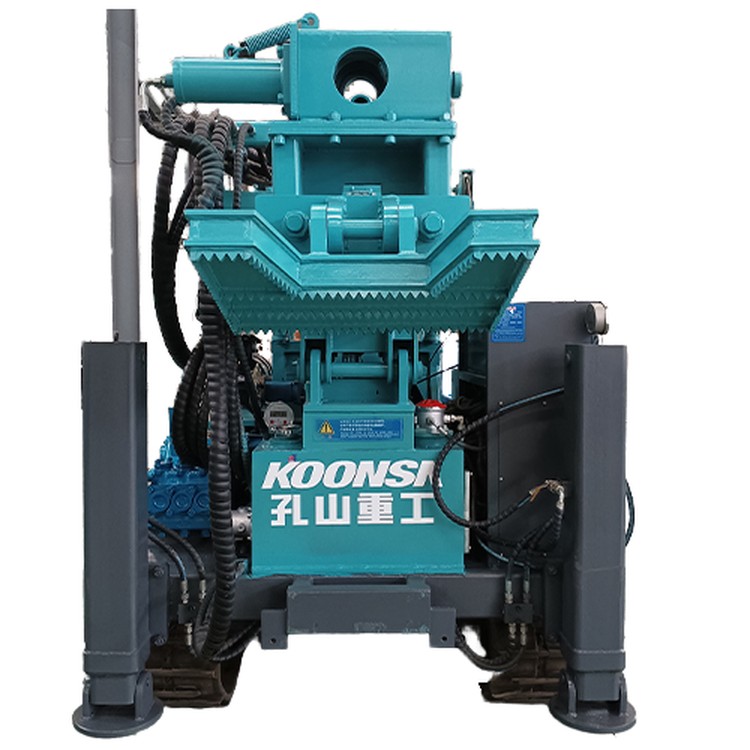

KS500履帶式液壓取芯鉆機

本鉆機具有以下結構特點

1、鉆機動力頭采用液壓馬達加變速箱的方式，增強處理事故能力。

2、動力頭正反方向轉動靈敏快捷，便于處理事故。

3、動力頭給進油缸行程長，有利于提高鉆進效率，減小堵塞、卡鉆等事故頻率。

4、鉆機采用液壓支腿固定，具有固定可靠、調整簡單、高速穩定性好的特點。

5、鉆機裝機功率大，動力強勁。

6、鉆機結構**，集成布局合理，帶伸縮鉆塔，減輕工人勞動強度。

7、鉆壓表與液壓系統表合二為一，采用充油防震結構，刻度值簡單準確，使用壽命長。

8、液壓系統采用手動控制與電磁遠程控制結合方式，既，又靈敏快速。

9、鉆機即可高速鉆進又可低速大扭矩鉆進。

10、可選配常閉式液壓卡盤，操作方便、靈活，有效提高提大鉆效率。

全液壓鉆機參數鉆機型號:KS-500

鉆進能力

BTW (m)：650

NTW (m)：600

HTW(m)  ：300

液壓系統

額定壓力:32+16

冷卻方式:二次風冷+水冷卻

柱塞馬達:107 沃德

柱塞泵:115 沃德

發動機參數

型號:玉柴汽缸92kW

額定功率:92kW

額定轉速:2200

泥漿泵

BW160/10三缸

動力頭參數變數箱:

較大扭矩N.m:1800

較大轉速:1400

給進行程:2

通孔直徑mm:95

提升力kN:300

推進力kN:150

繩索取芯卷揚參數容繩量:1000

提升力kN :20

提升速度m/min:110

鋼絲繩直徑mm:6

桅桿參數

全高t/m: 6.1

鉆進角度° : 45-90

滑移行程mm:1200

夾持器參數:

通孔 130mm

履帶參數:

較大爬坡角度°: 20

較高行駛速度km/h: 2

運輸尺寸:

長*寬*高mm:4500*2100*2800

整機重量 :5.5
