沃茈閥門（上海）有限公司生產銷售的D342X蝸輪雙偏心蝶閥也叫作蝶閥， 主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。和中線蝶閥相比， 雙偏心蝶閥更耐高壓， 壽命更長， 穩定性好。 和其它閥門相比， 口徑越大材料越輕，成本就更低。但是由于中間有蝶板， 流阻大， 所以小于DN200 的蝶閥是沒有很大意義的。

一、D343H/Y 大口徑金屬硬密封蝶閥簡介：
沃茈閥門（上海）有限公司生產銷售的D343H、D343Y、D341H型PN6~PN40大口徑金屬硬密封蝶閥安裝在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、供排水、冶煉等系統中，在一切水、氣體、油品、半流體及固體粉未管線和容器上作為調節和截流使用，可在任意安裝在橫向管道或豎向管道。D343H型渦輪金屬硬密封蝶閥要比橡膠軟密封蝶閥的幫命要長久，它的閥門通常為碳鋼或不銹鋼材質。

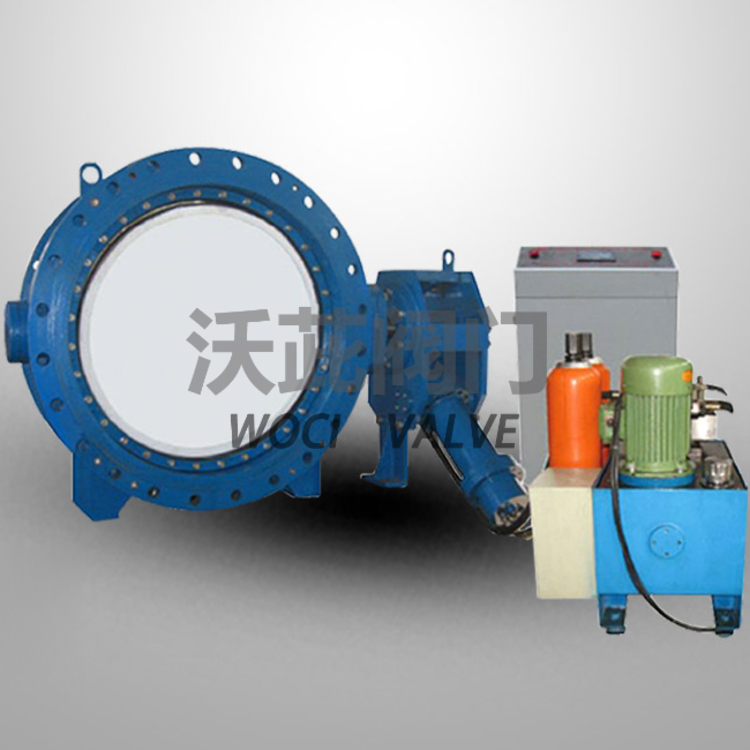

一、HD7x41X蓄能器式液控緩閉止回蝶閥用途

沃茈閥門（上海）有限公司生產銷售的HD7x41X蓄能器式液控緩閉止回蝶閥是目前國內較的控制設備，主要用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站，安裝在水輪機進口或水泵出口管路，作截止、止回之用。



二、HD7x41X蓄能器式液控緩閉止回蝶閥特點

1、能按程序啟閉；在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉；調節范圍大、適應性強。

2、可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故，有效地降低了網管系統的壓力波動，保障設備的安全可靠運行。

3、該閥可取代水泵出口原電動閘閥和止回閥的功能，減少占地面積及基建投資。同時其流阻系數僅為0.1~0.6,遠小于止回閥的流阻系數（1.7~2.6）,節能效果明顯。

4、本公司S（鎖定型）、B（保壓型）、X（蓄能器型）三種類型的液控止回蝶閥產品均以不同方式解決了國內同類產品在運行過程中重錘下掉的缺點，大大增強了系統的可靠性和安全性。同時，本公司可根據用戶的特殊要求單進行設計，多方位滿足廣大用戶對該類產品的需求。四.HD7x41X蓄能器式液控緩閉止回蝶閥主要性能參數。

一、沃茈閥門（上海）有限公司生產銷售的D363H/W對悍式硬密封蝶閥特點
1、采用三偏心蝶閥閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。



二、D363H/W對悍式硬密封蝶閥主要技術參數

公稱通徑DN（mm） DN（100～400）mm、in4～48
公稱壓力PN（MPa） 強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度 碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質 水、蒸汽、熱水、油品
驅動方式 蝸輪傳動、電動、氣動、液動
壓力等級 ANSI 150Lb/PN25
焊接標準 GB12224、ANSI B16、25、DIN2559


三、D363H/W對焊式硬密封蝶閥主要零部件材料

零件名稱 材料
閥體 碳鋼、不銹鋼、鉻鋁鋼
蝶板 碳鋼、合金鋼、不銹鋼
閥座 3不銹鋼、鈷基硬質合金
軸套 不銹鋼
閥桿 不銹鋼、特殊材料
填料 柔性石墨

、SD341X法蘭伸縮蝶閥產品簡介

沃茈閥門（上海）有限公司生產銷售的SD341X法蘭伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的較佳裝置。


二、SD341X法蘭伸縮蝶閥工作原理

法蘭伸縮蝶閥分三種類型：
A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請?jiān)O(shè)計時注明。
B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。
C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度（不包括伸縮量），其特點是在老管路的改造時，原管路上的閥門需要更新?lián)Q代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請?jiān)O(shè)計時注明。



三、SD341X法蘭伸縮蝶閥產品特點：

1、密封部位可調節更換，密封性能可靠。

2、結構合理，設計靈活，重量輕，省力，啟閉迅速。

3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。



四、SD341X法蘭伸縮蝶閥安裝注意事項：

1、法蘭伸縮蝶閥安裝前平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。

2、法蘭伸縮蝶閥出廠時結構長度為小長度，安裝時，拉至安裝長度（即設計長度）。

3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。

4、法蘭伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。

一、D371X煙氣脫硫蝶閥應用范圍：

沃茈閥門（上海）有限公司生產銷售的D371X煙氣脫硫蝶閥可廣泛用于水電、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、給排水等流體管線上作為調節和截流使用，并可借由材質的更改，以適用于水、氣、油等不同介質，適用溫度-20～80℃。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。



二、D371X煙氣脫硫蝶閥結構特點：

主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。

閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有的結合強度，涂層度為0.2—0.5mm.

1、采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；
2、設計合理，結構緊湊，安裝拆卸簡單，便于維修；
3、采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；
4、閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻?。?br /> 5、設計的模壓橡膠閥座具有較佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于較佳的壓縮狀態以保持零泄漏；
6、閥門兩端口橡膠密封面球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片
7、蝶閥的操作機構選用靈活；
8、蝶閥外觀精美耐腐蝕性好。
