粘結(jié)性能
利用材料本身的粘接能力和表面能原理，修補(bǔ)面與原混凝土反應(yīng)成統(tǒng)一的整體，從而形成
很高粘接強(qiáng)度，施工后可與各種病害部位粘接，粘接能力基本不受厚度影響，28d后粘力
可達(dá)到11Mpa?？蓪?shí)現(xiàn)2mm薄修補(bǔ)，在伸縮、碾壓、推移等外力下而不脫落、不碎裂。

材料調(diào)配：
（1） 加水：將材料與水混合攪拌，加水量在20%時(shí)效果較好，但根據(jù)修補(bǔ)部位不同，對稀釋
度不同要求時(shí)可調(diào)整加水量，但加水量控制在17%—20%之間，。
（2）攪拌：攪拌時(shí)須充分?jǐn)嚢杈鶆?，觀察無干粉球和氣泡，如果仍有干粉球和氣泡，可靜止一
分鐘后再攪拌，攪拌時(shí)間在3分鐘左右為宜，但也不宜時(shí)間過長，防止在攪拌桶內(nèi)凝固。

經(jīng)驗(yàn)：根據(jù)經(jīng)驗(yàn)，攪拌時(shí)先加水再加料會(huì)更省時(shí)省力，因?yàn)楸静牧夏虝r(shí)間較短，一次
性攪拌量不宜過大，根據(jù)作業(yè)面和施工進(jìn)度，每次攪拌的料應(yīng)在20分鐘內(nèi)施工完成。

施工方法：
（1） 時(shí)機(jī)：待修補(bǔ)面充分潤透，表面濕潤但無明水，如果坑洼部位有積水，用海綿或干布將
積水吸干后再施工，如果有積水會(huì)破壞材料的換水量從而影響強(qiáng)度；如果有出現(xiàn)表面過干現(xiàn)象，
用淋灑的方式再重新濕潤；作業(yè)面保持合適的干濕度有助于粘接和便于施工。

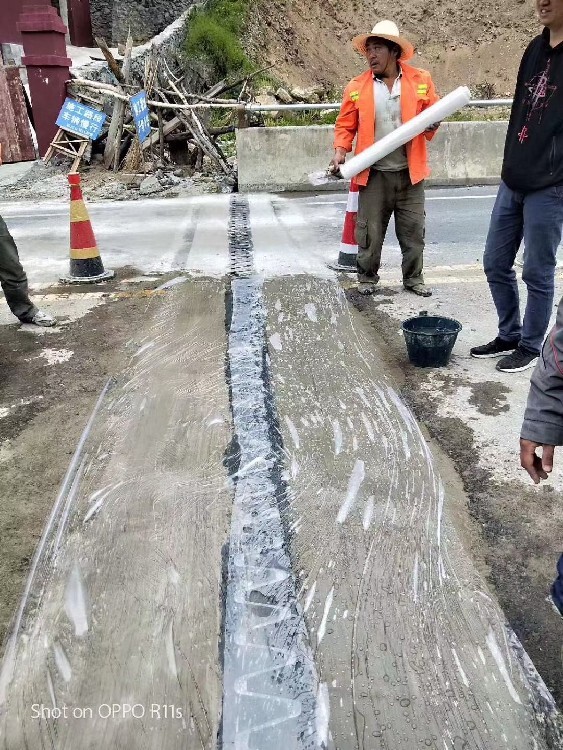

修補(bǔ)：（1）針對坑槽、麻面、起皮、空鼓的修補(bǔ)，將攪拌好的材料倒在作業(yè)面上，用抹
子攤平即可，將抹子前進(jìn)端略微抬起與地面成10°角，盡量少的次數(shù)將材料攤平，因?yàn)榛匕宕螖?shù)
太多會(huì)出現(xiàn)粘板現(xiàn)象，若出現(xiàn)找平時(shí)，就靜止兩到三分鐘后再抹平。施工人員先在小
面積上預(yù)習(xí)一下，了解一下材料特性再進(jìn)行大面積操作，不斷總結(jié)經(jīng)驗(yàn)和施工技巧。（2）針對
裂縫的修補(bǔ)，如果裂縫低于3mm不太適用本材料，需要將裂縫進(jìn)行擴(kuò)縫處理，擴(kuò)出一個(gè)好
操作的修補(bǔ)面，會(huì)利于材料的粘接和補(bǔ)強(qiáng)作用。

產(chǎn)品特點(diǎn)：
1、常溫下快速固化，路面修補(bǔ)后，2小時(shí)后便可開放交通。
2、體系為堿性體系，與水泥相容性好，并且對鋼筋無銹蝕。
3、對人體無*害作用，不燃，儲(chǔ)存、運(yùn)輸、方便，an全huan保。
4、粘結(jié)力強(qiáng)，抗剝落性、耐久性有已，熱膨脹系數(shù)與砼接近。
5、可使混凝土路面恢復(fù)原有的性能，同時(shí)具備良好的抗?jié)B性、抗凍融性、乃磨性和耐付蝕性（乃酸堿及耐溶雪劑）。
6、混合料和易性好，施工操作簡便。
