針對工業應用，EMR-AI08采用隔離的RS485通訊接口設計，避免工業現場信號對EMR-AI08通訊接口的影響；具有良好的擴展性能，同一總線上支持多250個設備在線通訊；標準Modbus RTU通訊協議，支持多種常用功能碼，使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus RTU協議的PLC等設備和系統的整合應用；具有通訊超時檢測功能；并且，我們免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、。
EMR-AI08系列模擬量輸入模塊指示燈說明：
EMR-AI08有PWR、COMM兩個指示燈，其中PWR為電源指示燈，COMM為通訊狀態指示燈，具體含義如表1.1所示：
PWR 電源指示燈，電源正常時該指示燈恒亮
COMM 通信/故障指示燈：
（1） RS485收發數據時燈亮；
（2） RS485總線故障或串口參數設置錯誤時，燈閃亮，閃亮周期約2秒
模擬量輸入連接

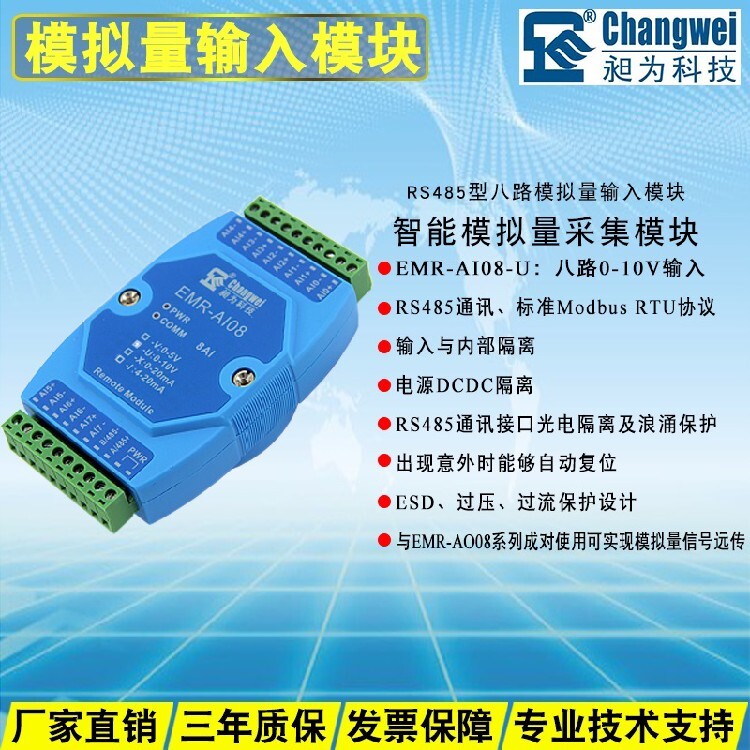

EMR-AI08系列具有8路模擬量輸入接口，標準品共有4個分支型號：
EMR-AI08-V： RS485型8路0-5V輸入信號采集模塊
EMR-AI08-U: RS485型8路0-10V輸入信號采集模塊
EMR-AI08-I: RS485型8路4-20mA輸入信號采集模塊
EMR-AI08-X: RS485型8路0-20mA輸入信號采集模塊
針對不同類型傳感器，接線都是有所區別的，接線示意圖如下：
1、二線制0-20mA/4-20mA電流傳感器信號采集接線示意圖：
適用于EMR-AI08-I和EMR-AI08-X 采集二線制電流傳感器信號。
2、三線制0-20mA/4-20mA電流、0-5V/0-10V電壓傳感器信號采集接線示意圖：
適用于EMR-AI08-I和EMR-AI08-X 采集三線制電流傳感器信號。
也適用于EMR-AI08-V和EMR-AI08-U采集三線制電壓傳感器信號。
3、四線制0-20mA/4-20mA電流、0-5V/0-10V電壓傳感器信號采集接線示意圖：
適用于EMR-AI08-I和EMR-AI08-X 采集四線制電流傳感器信號。
也適用于EMR-AI08-V和EMR-AI08-U采集四線制電壓傳感器信號。
特別說明：
對于懸空不使用的模擬量輸入通道，建議將其AI+與AI-進行短接，否則該AI通道將會處于高電平斷線提示狀態，以便排錯。
EMR-AI08-I的特點？
答：EMR-AI08-I為485通訊的8路4-20mA信號采集模塊，采用標準Modbus RTU協議通信，應用廣泛，適合各類4-20mA信號傳感器的采集，并具有主動上傳的特殊功能（需特殊設置去啟用此功能）。由于采用進口主控芯片、進口ADC芯片、進口隔離485通訊芯片、國產隔離電源模塊等上品元器件，具有更高的穩定與可、靠性和抗干擾能力，更加適合于需長期運行的工業自動化控制系統中，為您的項目保駕。
