輸出信號4格雷碼分辨率1mm供電電壓12-24輸出信號1485輸出信號24-20MA輸出信號3SSI

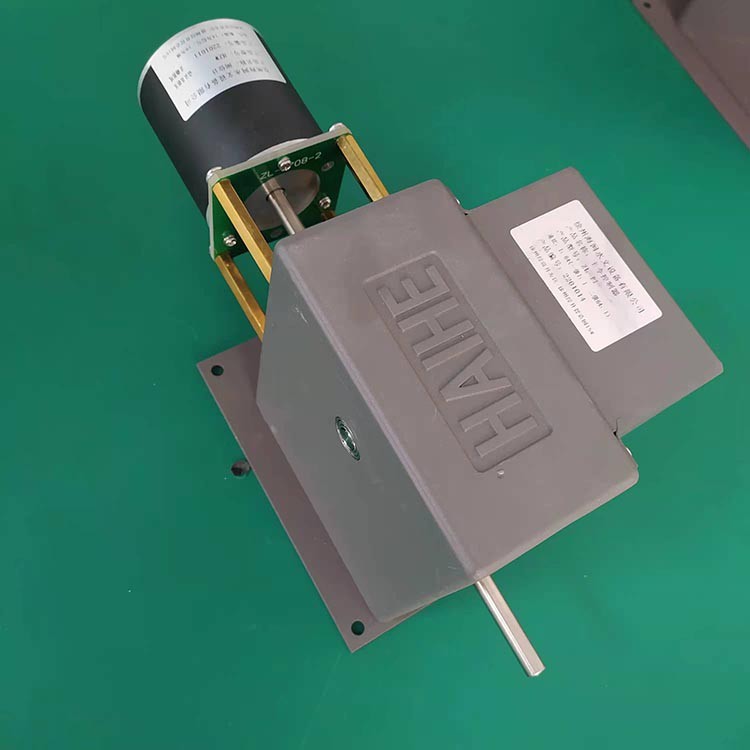

HJZ8192接觸式編碼器
編碼特性：每周128組編碼，連續64周（即128*64）
工作電壓：不大于DC24V
輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

采用吊裝（測繩、測量輪、垂錘）安裝方式：在閘門（平板門、弧形門等）上方的適當位置安裝一塊厚度不小于4mm的安裝支板，安裝支板水平面一定要保持水平，在安裝支板上加工四個M8固定螺孔和兩個Ф22測繩過孔。注意：四個M5螺孔的位置一定要確保傳感器測量輪的繩槽中心面與測繩在測量全行程內的運動軌跡在一個垂直平面上，然后將傳感器支架固定在安裝支板上，將測量輪裝在傳感器伸出軸上。測繩一端固定在閘門適當位置，測繩另一端繞過測量輪上的繩槽后，固定在重錘上。注意：測繩長度要在閘門關閉時，在測量輪重錘一側的長度約為0.5m，如果測繩與測量輪不在同一垂直平面上，可以松開測量輪上的緊固螺釘，軸向微調測量輪在傳感器伸出軸上的位置，以在測量過程中測繩不脫槽。

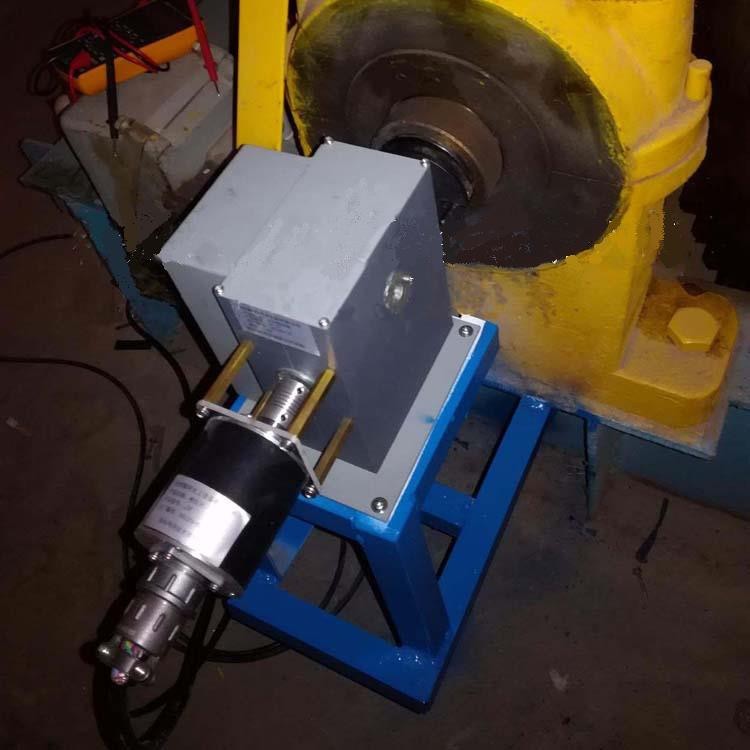

閘門開度傳感器與螺桿啟閉機安裝方式：
1、采用齒輪安裝方式：傳感器出軸通過齒輪（齒輪的齒頂距等于螺桿啟閉機的螺距）直接與螺桿啟閉機的螺紋連接。在螺桿啟閉機的適當位置安裝一塊厚度不小于4mm的安裝支板，安裝支板應水平。
2、將編碼器固定在安裝支架上，齒輪裝在編碼器伸出的軸上。
3、將傳感器支架固定在安裝支板上，注意要先確定齒輪與螺桿啟閉機聶合的位置后再固定安裝支架。安裝完成后螺桿的上升和下降便帶動齒輪的轉動，與之相連的編碼器便會測出閘門實際上升或下降的位置。
