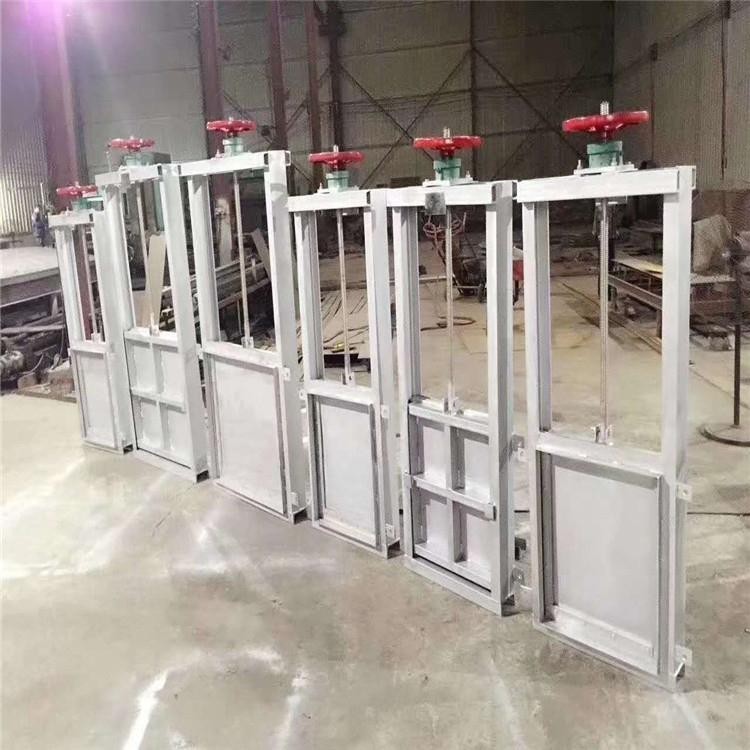

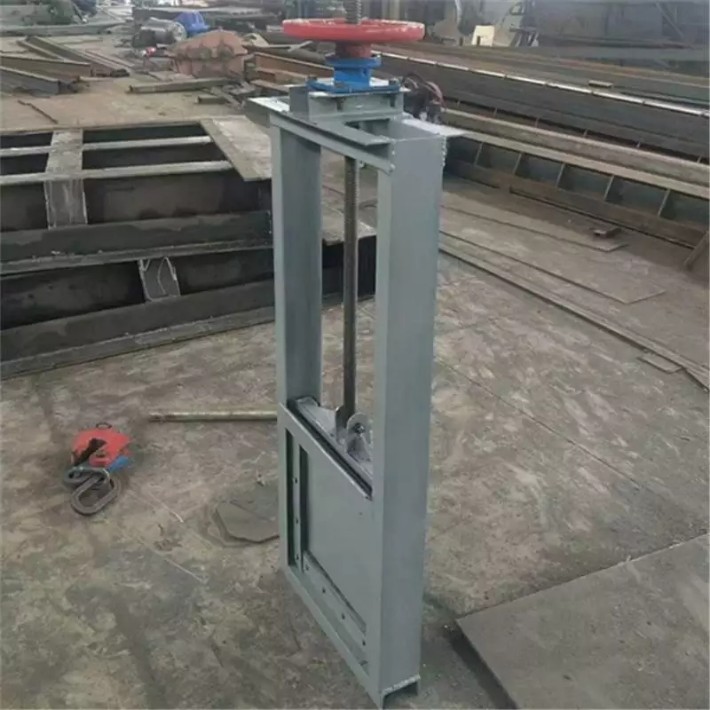

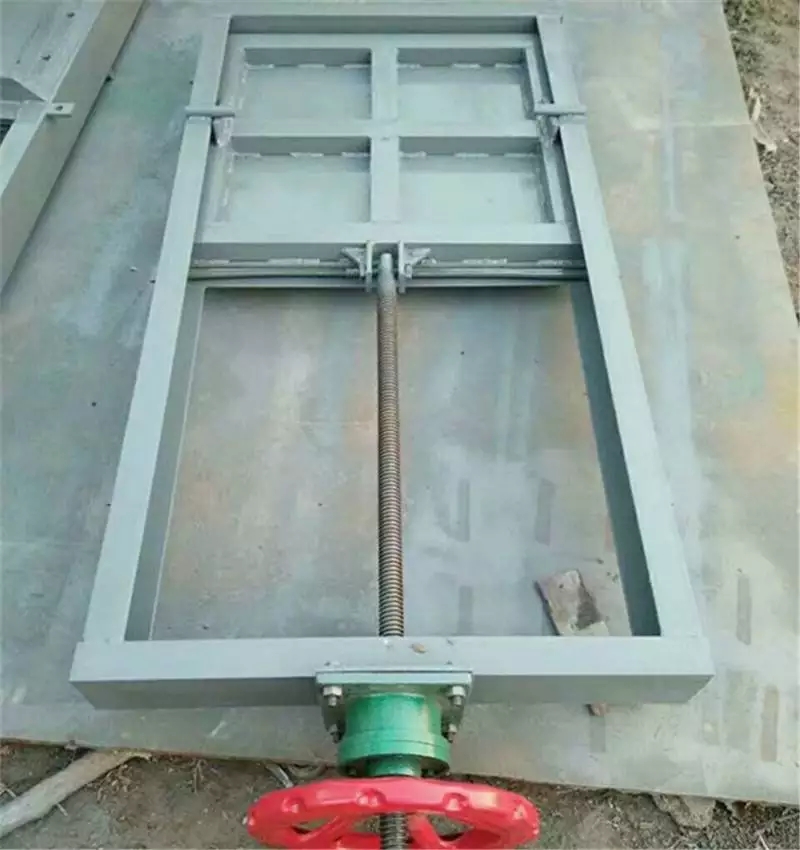

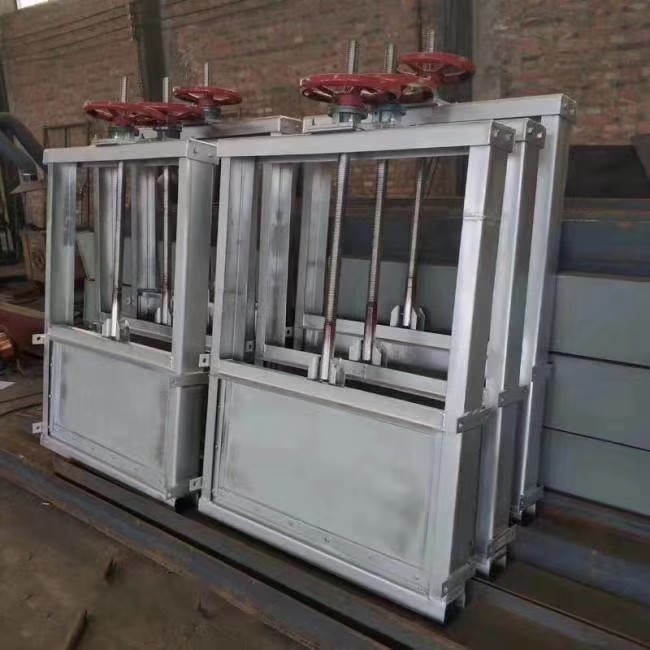

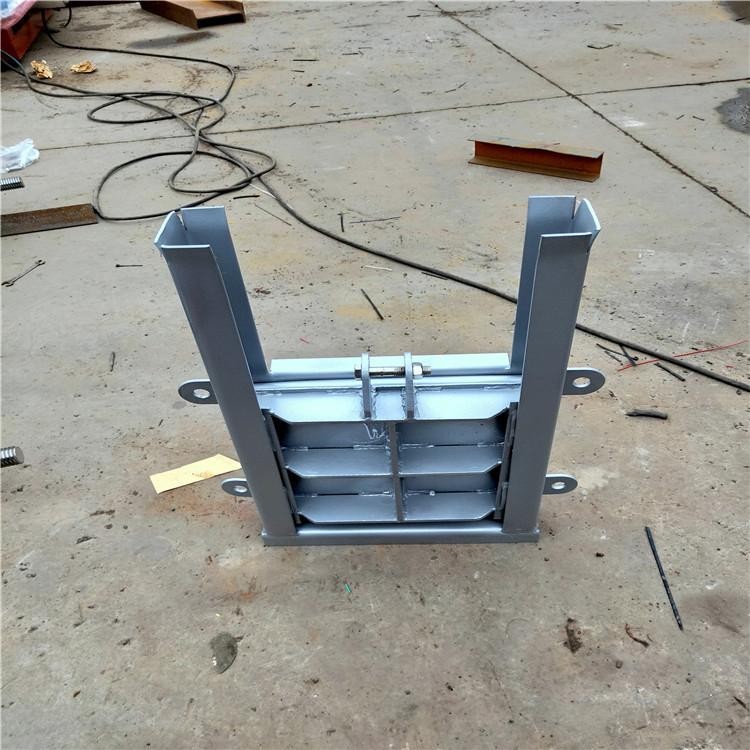

平板鋼閘門與閘門槽配套使用工作時通過平板鋼閘門的預壓量使鋼閘門的“P”型橡皮緊貼閘槽的止水面，達到止水的目的。

主要結構：1、由框架結構、水封裝置（包括“P”型橡皮、刀口橡皮）、限壓滑塊，反向滑塊等組成。2、框架結構：為鋼閘門的主體結構，起到承受荷載、安裝水封等作用，材質為Q235。

3、限壓平板鋼閘門是一種水工設施止水用的鋼閘門，其特點是設有液力頂壓系統，該系統由***壓泵、分流閥、千斤頂和高壓軟管構成。該系統能夠給鋼閘門本體提供足夠的持久的均勻推力，確保閘門與閘槽以及門眉和底檻之間的密封性，從而確保良好的止水效果。這種閘門解決了現有閘門依賴經常變動的水位差而不能止水的問題。這種鋼閘門可以***應用于電廠取水工程、污水處理工程以及其他需要止水的水路通道。

平面定輪鋼制閘門簡介平面定輪鋼制閘門承受水頭較大,外形規格不受限制,***適用于水電工程中作工作閘門、事故閘門、檢修閘門等。

平面定輪鋼制閘門***用于水力水電，市政建設，給水排水，水產養殖，農用水利建設等工程，鋼閘門主要以鋼板為基材焊制而成，該閘門耐腐蝕 封閉可采用橡膠止水，密封性能好。閘門可根據水頭增大可設置槽滑輪，定位輪，以減少磨擦阻力，方便提閉

鋼制閘門的特點:

閘門有鑄鐵閘門、鋼制閘門、木閘門、組合材料閘門之分，其中鋼閘門是以低碳鋼板為材質，輔以橡膠止水帶，表面采用噴金屬，涂料等方式防腐，可根據用戶要求設計制造。

鋼制閘門采用啟閉裝置，僅需注明手動或電動即可，無需另外注明啟閉機型號。 按鋼制閘門啟閉力計算方法計算?？刹捎秒妱訂瘟旱踯嚕妱雍J、手動葫蘆）配抓落機構啟閉。寬度在1.5m以內，且深度合適時，可采用手提操作。

動水啟閉力（如放水閘門，事故閘門），啟閉力按鑄鐵閘門啟閉計算。

靜水啟閉力（當閘門檢修，設有旁路放水系統）時，啟閉力為門體自重，閉門力不考慮。

大型鋼制閘門承受水壓較大時，為降低啟閉力，可在閘門上設放水閥（水位平衡裝置），在打開閘門前先平衡兩側水位，此型在訂貨時應注明，其啟閉力同上述。

平面定輪閘門承受水頭較大，外形規格不受限制，***適用于水電工程中作工作閘門、事故閘門、檢修閘門等。鋼閘門主要以鋼板為基材焊制而成，耐腐蝕，封閉可采用橡膠止水，密封性能好。閘門可根據水頭增大可設置槽滑輪，定位輪，以減少磨擦阻力.

鋼制閘門內件主要是指閥門關閉件的密封面和閥桿、襯套（上密封座），在國外常以trim表示內件。

內件材料的選用原則是根據主體材料的情況、介質特性、結構特點以及零件所起的作用、受力情況綜合考慮的。對于常規的通用閥門在標準已規定了內件材料或規定了幾種材料由設計者根據具體情況選用。對于一些有特殊要求的閥門，如高溫、高壓、介質有腐蝕等工況條件，則需按鋼制閘門工況條件選擇內件材料。

1、關閉件密封面材料

關閉件即閘板（閥瓣）、閥座。關閉件的密封面是閥門的主要工作面之一，材料選擇是否合理以及它的質量狀況直接影響閥門的功能和使用壽命。

1.1 關閉件密封面的工作條件

由于閥門用途十分***，因此閥門密封面的工作條件差異很大。壓力可以從真空到***壓，溫度可以從-269℃到816℃，有些工作溫度可達1200℃，工作介質從非腐蝕介質到各種酸堿等強腐蝕性介質。從密封面的受力情況來看，它受擠壓和剪切。從磨擦學的角度來看，有磨拉磨損、腐蝕磨損、表面疲勞磨損、沖蝕等等。因此，應該根據不同的工作條件選擇相適應的密封面材料。

（1）磨粒磨損

磨粒磨損是指粗糙的硬表面在軟表面上滑動時出現的磨損。硬材料壓入較軟的材料表面，在接觸表面就會劃出一條微小的溝槽，此溝槽所脫落的材料以碎屑或疏松粒子的形式被推離物體的表面。 （2）腐蝕磨損

金屬表面腐蝕時產生一層氧化物，這層氧化物通常覆蓋在受到腐蝕作用的部位上，這樣就能減慢對金屬的進一步腐蝕。但是，如果發生滑動的話，就會清除掉表面的氧化物，使裸露出來的金屬表面受到進一步的腐蝕。 （3）表面疲勞磨損

反復循環加載和卸載會使表面或表面下層產生疲勞裂紋，在表面形成碎片和凹坑，***終導致表面的破壞。

（4）沖蝕

材料的損環是由銳利的粒子沖撞物體而產生的，它與磨粒磨損相似，但表面很粗糙。

（5）擦傷

擦傷是指密封面相對運動的過程中，材料因摩擦引起的破壞。
