現僅以其中的一種型式為例，說明其結構及操作原理。該設備主要由筒體和框架、大小空心加熱盤、主軸、十字臂及耙葉、圓盤加料器、下料盤及成品出口、尾氣出口、熱載體進出口管、檢視門、蝸輪減速器、無級變速器及電機等所組成。設備主要構件是空心加熱盤，中空部焊有折流隔板加強，既增加剛度和強度，又提高傳熱效果，發揮了傳導干燥熱能利用率高的優點。
各層加熱盤上均有熱載體進出口管，一般上部幾層采用低壓飽和蒸汽或熱水、熱油串聯、并聯或串并聯輸入加熱，控制各層溫度；而底部二層通入冷卻水，以降低產品溫度，回收熱量，確保質量。加熱盤按一定的間距固定在筒體框架上，呈水平置放，其間每層均裝有十字臂架，上下兩層錯位45°交錯固定在中心主軸上，并由蝸輪減速器、無級變速器及電機等驅動，以0.6~3.7(r/min)緩慢地轉動。每根臂架上裝有多支可拆式鏵犁形耙葉或者平刮板，呈等距排列。
耙葉采用鉸接及簧片擺動結構，使其底刃在盤面上隨偶浮動，并可根據物料性狀任意調節耙葉角度，以確保物料在盤面上不斷向前推進。
燥物料從頂部圓盤加料器連續地加到設備內上面層小加熱盤的內圈盤面上，在回轉耙葉的機械作用下，一邊翻滾攪拌，一邊從內向外不斷向前移動，呈鋸齒形布滿整個盤面上，得到接觸加熱干燥；然后物料從外緣跌落到下面第二層大加熱盤外圈盤面下，在反向安裝的耙葉作用下，又從外向內循序移到內緣，落到第三層小加熱盤的內圈盤面上。以此類推，這樣物料一層一層地自上而下地逐層移動，連續得到加熱干燥。被蒸發的濕分與設備內尾氣混合從上部出口自然排出，終干料落到下盤上，由耙葉刮到底部卸料口連續排出，獲得合格的干燥成品。
根據產品性能、干燥要求和處理量大小，板式干燥機采用了主軸無級調速、手動調節圓盤加料器調節套高度，控制各層加熱盤溫度分布，末期冷卻降溫等一系列措施，發揮了板式干燥機的性能。
槳葉式干燥機
槳葉式干燥機概述

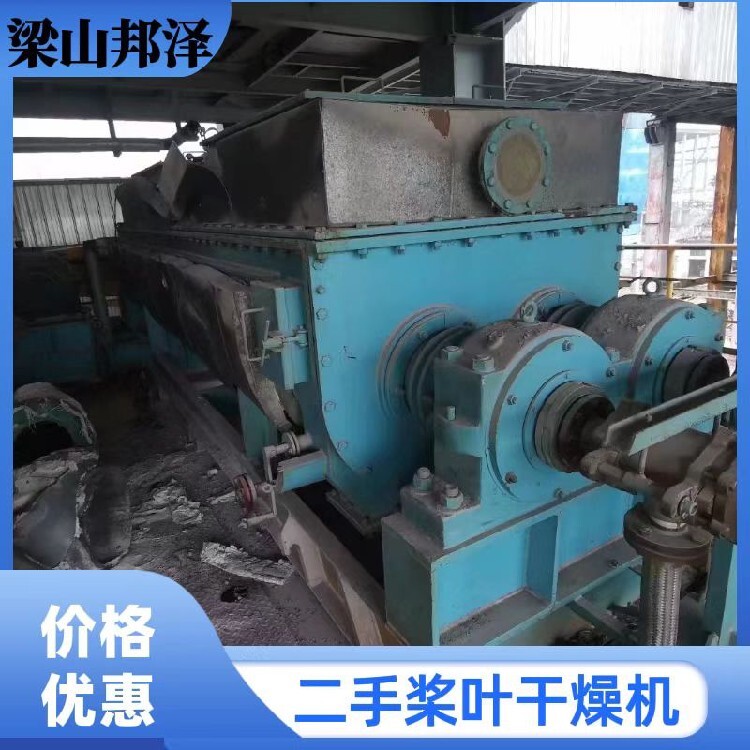

KJG空心槳葉干燥機是一種通過扇形結構的中空槳片傳導熱來干燥/冷卻物料的低速攪拌型連續間接加熱設備。適用于各種膏糊狀、粉狀、粒狀等物料的干燥/冷卻。本機主要通過槳片的局部攪拌、混合及自潔作用大幅提高傳熱效率，且物料的干燥品質穩定。此外，本機還有排氣量少，排氣時能全部排除等優點，是一種低耗，結構緊湊，方便維修的化工設備。
工作原理:
本機在夾套結構的殼體內有兩根鑲嵌著互相交錯的槳片的平行回轉軸，各軸上鑲嵌有很多枚按一定間隔交錯排列的中空扇形槳片，槳片有兩種，即，進給剪切面和返回剪切面，軸低速旋轉。熱媒通過安裝在回轉軸端部的旋轉接頭進入中空回轉軸及槳片，傳熱干燥后，再通過旋轉機頭排出機外。另外，夾套中也將導入熱媒。物料從供料口連續供給，通過槳片在槳片附近進行局部攪拌，混合，同時槳片與夾套的熱傳導逐漸使物料干燥，物料邊加熱邊緩慢排出。并可通過改變溢流堰口高度調節滯留時間。另外，處理物料時產生的蒸汽，可與進來的少量空氣一起從排氣口排向機外。

空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱系數，因此占地面積和空間都很小，節省了廠房基建費用。干燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以干燥后氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對于需要回收溶劑的干燥過程，可以大大提高溶劑濃度。由于槳葉結構，物料在干燥過程中交替收到擠壓，強化了干燥。干燥室內物料的充滿率很高，可以達到80-90,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鐘到幾小時內任意調節。另外，物料在干燥機內從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續干燥物料。

槳葉干燥機處理物料范圍廣： 使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。
既可連續操作也可間歇操作，可在很多領域應用。

槳葉干燥機是一種傳導加熱的低轉速攪拌型干燥機。在干燥器筒體 上設置夾套，空心軸上設置空心槳葉，在其中通入熱載體，濕物料在攪拌槳葉的攪動下筒體及槳葉熱表面進行充分熱交換，以達到干燥目的。結構形式一般為臥式，雙軸或四軸。我公司在引進國外技術基礎上開發了第二代空心槳葉干燥機。其性能和強度大大提高，從而成為國內的制造廠商之一。

槳葉干燥機主要特點
熱達80～90％。熱轉系數K為100～300Kcai/h.m2℃,蒸發量10～30Kcai/h.m2。
該干燥設備操作方法多：可連續操作，亦可間歇操作；可常壓干燥，亦可對熱敏性物料真空干燥，可加熱蒸發，亦可冷卻結晶；可作為二級干燥的預干燥。在干燥過程中可以回收溶劑。
載體多元化，主要有導熱油、蒸汽、水、熱風、冷卻液等。
槳葉結構，加熱面積大。單位體積小，占地面積少。
單位體積內，加熱面積大。單位體積小，占地面積少。
適用范圍廣：無論有機物，無機物；顆粒物料、粘性物料以及物料含濕量的高低均可干燥。
