彎曲試驗(yàn)
DN≤50mm的涂覆鋼管進(jìn)行彎曲試驗(yàn)。管段試件長(zhǎng)度為(1200±100)mm。
在溫度為（20±5）℃的環(huán)境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30°，在彎管機(jī)或模具上進(jìn)行彎曲。彎曲試驗(yàn)時(shí)管內(nèi)不帶填充物，焊縫位于彎曲主面的側(cè)面。
試驗(yàn)后，從彎曲圓弧的中部將試件剖開，檢查內(nèi)涂層，試驗(yàn)結(jié)果應(yīng)符合5.7的規(guī)定。

管段試件長(zhǎng)度為（500±50）mm，使用適當(dāng)?shù)拇胧┒伦」艿肋M(jìn)出口，從進(jìn)口逐漸增加負(fù)壓至660mm汞柱，保持1min，驗(yàn)后檢查內(nèi)涂層，試驗(yàn)結(jié)果應(yīng)符合5.10的規(guī)定。

管段試件長(zhǎng)度為（100±10）mm，將試件放置在恒溫箱中，升溫至（300±5）℃，并恒溫1h，然后取出自然冷至常溫。試驗(yàn)后，取出試件并檢查內(nèi)涂層(允許外觀顏色變深、發(fā)暗現(xiàn)象)，試驗(yàn)結(jié)果應(yīng)符合5.11的規(guī)定。

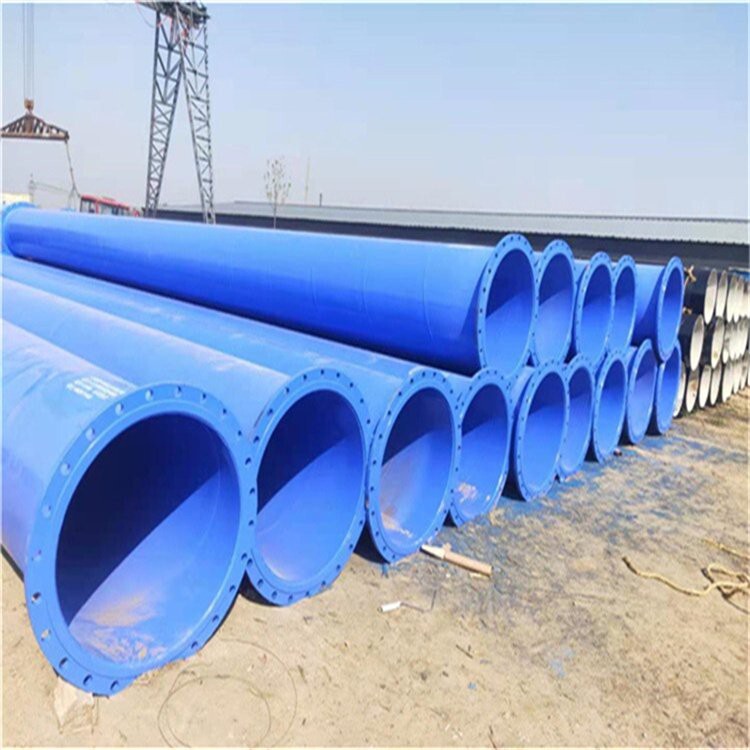

涂塑復(fù)合鋼管也稱之為涂塑鋼管，其以鋼管為基管，以塑料粉末為涂層材料，在其內(nèi)表面熔融涂敷上一層塑料層，在其外表面涂敷上塑料層或其他材料防腐層的鋼塑復(fù)合產(chǎn)品，亦是屬于國家推廣使用的環(huán)保產(chǎn)品。

外觀檢查
目測(cè)檢查涂覆鋼管的外觀質(zhì)量，試驗(yàn)結(jié)果應(yīng)符合5.1的規(guī)定。
厚度測(cè)量
從涂覆鋼管的兩端取不同長(zhǎng)度的兩個(gè)橫斷面，在每個(gè)橫斷面用電磁測(cè)厚儀測(cè)量圓周上直交的任意四點(diǎn)的涂層厚度，試驗(yàn)結(jié)果應(yīng)符合5.4的規(guī)定。
針孔試驗(yàn)
管段試件長(zhǎng)度約為1000 mm，用電火花檢漏儀對(duì)鋼管涂層在規(guī)定試驗(yàn)電壓下進(jìn)行檢查，涂層厚度不大于0.4mm，試驗(yàn)電壓為1500 V，涂層厚度大于0.4 mm，試驗(yàn)電壓為2000 V。檢查有無電火花產(chǎn)生，試驗(yàn)結(jié)果應(yīng)符合5.5的規(guī)定。

關(guān)于涂塑鋼管的發(fā)展，在我國行業(yè)內(nèi)經(jīng)歷了四次升級(jí)換代。早是20世紀(jì)80年代我國涂塑鋼管行業(yè)從日本引進(jìn)的硫化床浸漬一次性成膜工藝，采用改性聚乙烯粉末防腐，由于聚乙烯是非極性分子，一般不與其他物質(zhì)發(fā)生反應(yīng)，因此聚乙烯涂層與鋼管基體的結(jié)合力只靠在聚乙烯分子上接枝酸酐類的助劑起著粘結(jié)作用，后來發(fā)展到內(nèi)外涂環(huán)氧樹脂粉末，環(huán)氧樹脂屬于極性分子，與鋼管基體結(jié)合力非常強(qiáng)，但環(huán)氧樹脂屬于熱固性的物質(zhì)，質(zhì)脆不耐磕碰。后來發(fā)展到第三代防腐內(nèi)壁環(huán)氧外壁聚乙烯防腐，結(jié)合了聚乙烯耐磕碰和環(huán)氧的附著力強(qiáng)的優(yōu)勢(shì)，整個(gè)管體性能進(jìn)一步增強(qiáng)，但是單層聚乙烯直接與鋼管結(jié)合還是存在附著力問題，且施工過程中難免出現(xiàn)磕碰，后升級(jí)到第四代防腐——外3PE防腐內(nèi)熔結(jié)環(huán)氧粉末防腐，又稱TPEP防腐鋼管。
