Q347F不銹鋼固定球閥主要零件材料及性能：

閥體 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體閥桿 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥座
聚四氟乙烯PTFE加坡纖增強聚四氟乙烯PTFE+Glass對位聚笨PPL

墊片
聚四氟乙烯PTFE不銹鋼/柔性石墨/齒形墊片

閥桿座
聚四氟乙烯PTFE不銹鋼/柔性石墨

填料
聚四氟乙烯PTFE增強柔性石墨

填料壓蓋 WCB 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度
-29～150(聚四氟乙烯PTFE)-29～200(加玻纖增強聚四氟乙烯PTFE+GLASS)-29～300(對位聚笨PPL)

介質 水蒸汽油品
硝酸類

強氧化介質
醋酸類

尿素類

DYQ40上裝偏心半球閥產品簡介：

沃茈閥門（上海）有限公司生產銷售的DYQ40上裝偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱、油品、天然氣、液態固態兩相混或容易化學結晶的介質等要求嚴禁的場合?？纱妫和ㄓ瞄y、油化工閥、燃?xì)忾y、料漿閥、煤粉灰渣閥等。

上裝偏心半球閥采用偏心結構原理，通過傳動機構達到閘緊、調節、關閉的目的。雙偏心結構球閥在開啟時球體藏于閥腔內，流通載面大，關閉時閥芯球面沿閥座漸進，具有剪切功能，有效地切除結垢障礙，實現可靠密封。



二、DYQ40上裝偏心半球閥工作原理：

本系列球閥是傳統球閥富有靈性變化的結晶，它是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配閘閥。簡單可靠的結構及有效的密封方式使它不但可以具有優勢地替代閘閥，而且可適用于不可使用的系統中?？梢酝茝V應用于石油、化工、電力和冶金等行業，它設計合理、結構新穎。其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。



三、DYQ40上裝偏心半球閥產品特點：

1、密封嚴密、輸送有害氣體可達零泄露。

2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求。

3、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。

4、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。

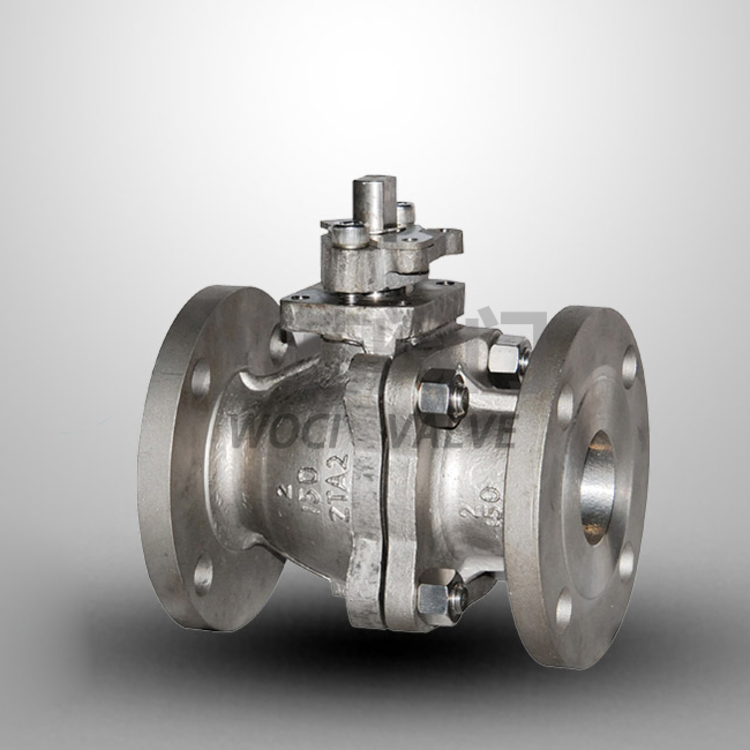

Q41F-16C4哈氏合金C4鋼球閥產品性能

沃茈閥門（上海）有限公司生產銷售的Q41F-16C4哈氏合金C4鋼球閥又名濃硝酸球閥，C4鋼在濃硝酸中有非常好的耐蝕性。C4鋼球閥（濃硝酸球閥）的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，出口端密封。



二、Q41F-16C4哈氏合金C4球閥C4鋼球閥（濃硝酸球閥）的特點：

1、流阻力小，球閥是所有閥類中流體阻力的一種，即使是縮徑球閥，其流體阻力也相當小。

2、C4鋼球閥（濃硝酸球閥）密封性能好。球閥閥座（密封圈）一般采用聚四氟乙烯等彈性材料制造，易于密封，而且球閥的密封力隨著介質壓力的增加而增大。

3、C4鋼球閥（濃硝酸球閥）閥桿密封可靠。球閥啟閉時閥桿只作旋轉90°運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

4、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置電動裝置、氣動裝置、液動裝置。

相對應的C4鋼球閥型號： Q41F-16C4、Q41F-25C4、Q41F-40C4、Q41F-64C4、Q41F-100C4、Q41F-150Lb(C4)、Q41F-300Lb(C4)、Q41F-600Lb(C4）



適用介質：濃硝酸等腐蝕性介質
