工作原理

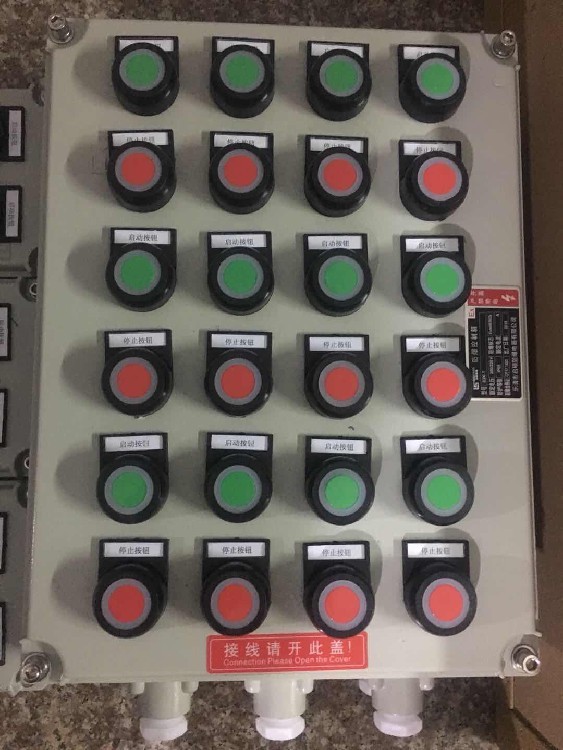

按下啟動按鈕，磁力啟動器內裝的交流接觸器線圈得電，銜鐵帶動觸點組閉合，接通用電器電源，同時通過輔助觸點自鎖；按下停止按鈕，內部交流接觸器線圈失電，觸點斷開，切斷用電器電源并解鎖。
結構組成
外殼：一般采用鑄鋁合金壓鑄成形或鋼質沖壓外殼，表面噴塑，具有良好的防護性能。
內部元件：主要包括交流接觸器、熱繼電器、熔斷器、控制按鈕等，部分還配有隔離開關、轉換開關等。
功能特點
控制功能：可實現對三相異步電動機的直接起動、停止控制，部分還能實現正反轉控制。
保護功能：具有過載、斷相、失壓、欠壓等保護功能，部分還具備漏電閉鎖、短路保護等功能。
操作方便：可通過按鈕進行就地控制，也可實現遠程控制，還能實現多臺設備的連鎖控制。

工作原理
隔爆原理：采用間隙防爆技術，利用金屬間隙阻止爆炸火焰?zhèn)鞑ズ屠鋮s爆炸產物溫度，如隔爆型接線箱能承受內部爆炸壓力并阻止內部爆炸向周圍傳播。
本安原理：通過限制電路中的能量，使產生的電火花和熱效應不足以點燃周圍的爆炸性氣體混合物，適用于特別危險的 0 區等場所。
增安原理：在正常運行時不會產生火花、電弧或危險高溫的電氣設備上，采取措施進一步提高安全性，如增加電氣間隙和爬電距離等。
結構特點
材質多樣：有鑄鋁合金材質，輕便耐腐蝕，適用于一般防爆環境；不銹鋼材質（如 304、316L），耐腐蝕性強，用于化工、海洋等潮濕或腐蝕性環境；工程塑料材質，用于低風險防爆區域，有抗靜電設計。
密封設計：采用硅膠密封圈、螺紋隔爆面或多層密封結構，進出線口配備防爆電纜格蘭頭，防止氣體滲透。
防護等級高：通常為 IP65（防塵、防噴水）或 IP66（防強噴水），特殊需求可達 IP68（長期浸水環境）。

市政燃氣：地下管廊的 “小型化 + 抗沖擊” 方案
場景：城市燃氣調壓站（甲烷 ⅡA 類，引燃溫度 537℃），狹窄空間的儀表配電箱
案例：上海某燃氣公司使用Ex d IIA T4 鋁合金配電箱（IP54）
配置：模塊化設計（4 回路），快開式鎖扣，配 PVC 撓性管（IP54）連接傳感器
優勢：ⅡA 類氣體選 IIA 降低成本，T4 表面溫度≤135℃（甲烷 T1 組別≤450℃，安全冗余），鋁合金輕便易安裝
選型邏輯：低風險氣體選經濟等級，戶內 IP54 足夠，小型化適配狹窄空間

適用范圍
氣體危險場所：適用于 1 區、2 區危險氣體場所，以及 ⅡA、ⅡB、ⅡC 類 T1-T5 組爆炸性氣體或蒸氣環境。
粉塵危險場所：可用于 20 區、21 區、22 區類爆炸可燃性粉塵場所。
選型要點
防爆等級認證：根據危險區域和氣體、粉塵類型選擇對應防爆標志，如 Ex d IIC T6 適用于氫氣等高危氣體環境，粉塵環境需滿足 Ex tD A21 IP65 等。
環境適應性：考慮溫度范圍、腐蝕性等，高溫環境選耐熱材質，化工區或海洋環境選不銹鋼材質。
電氣參數：根據實際需求確定額定電壓、電流、接線端子數量及電纜入口規格，確保與設備和電纜匹配。
安裝方式：有壁掛式、立桿式、嵌入式等，根據使用場景和設備要求選擇。

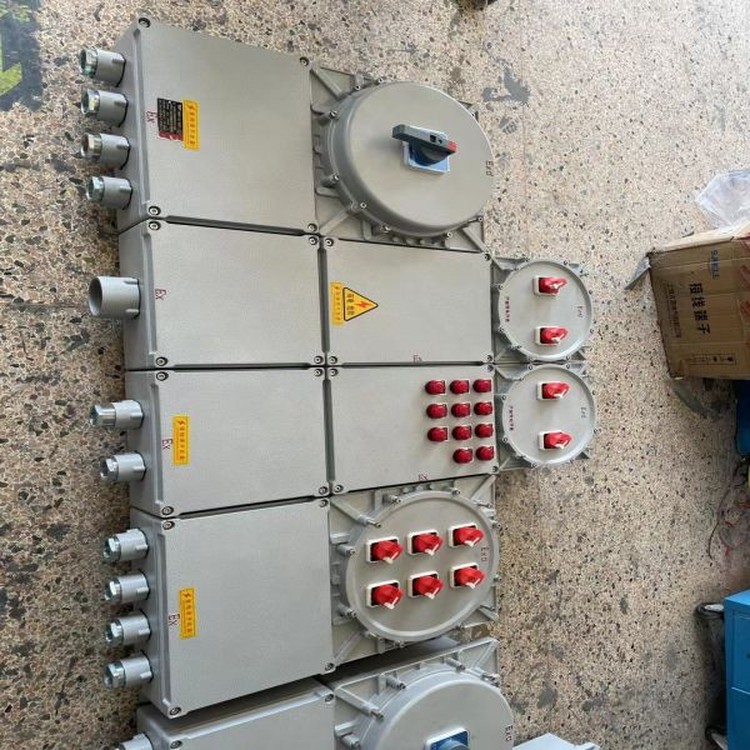

防爆動力配電箱是一種為動力設備分配電能和提供控制的設備，它能夠在潛在爆炸性環境中安全運行，防止因電氣設備產生的火花或電弧引發爆炸。該設備廣泛適用于石油、化工、礦山等危險環境，如油氣田、煉油廠、化工廠等場所，為長期運行的動力設備供電和控制，保障生產系統的正常運行。
外殼材質：防爆動力配電箱的外殼通常采用ZL102鋁合金壓鑄或鋼板焊接成型，表面經過高壓靜電噴塑處理，具有的耐腐蝕性和美觀性。同時，外殼還配備有不銹鋼外露緊固件，進一步增強其耐用性和安全性。
內部結構：防爆動力配電箱內部采用復合型、模塊結構，各回路可根據需要自由組裝。一般開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構，以確保在潛在爆炸性環境中安全運行。
元件配置：內裝元件可根據用戶要求安裝高分斷路器或塑殼式斷路器，如DZ47、C65、DZ158、NM1、CM1等。同時，還可以根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，以滿足不同場所和設備的控制需求。

防爆性能：防爆動力配電箱的設計和制造符合GB3836-2000、IEC60079等防爆標準，能夠在潛在爆炸性環境中安全運行。其隔爆型和增安型結構的結合，有效隔離和限制了潛在的點火源。
過載與短路保護：該設備具有分斷、過載、失壓保護和短路自動切斷功能，能夠確保動力設備的正常運行，并在出現故障時及時切斷電源，防止事故擴大。
靈活性與可擴展性：防爆動力配電箱采用模塊化設計，各回路可根據需要自由組裝，方便用戶根據實際需求進行配置和擴展。
適應性強：該設備能夠適應高溫、耐腐蝕等惡劣的工作環境，確保在易燃易爆環境中穩定運行。
