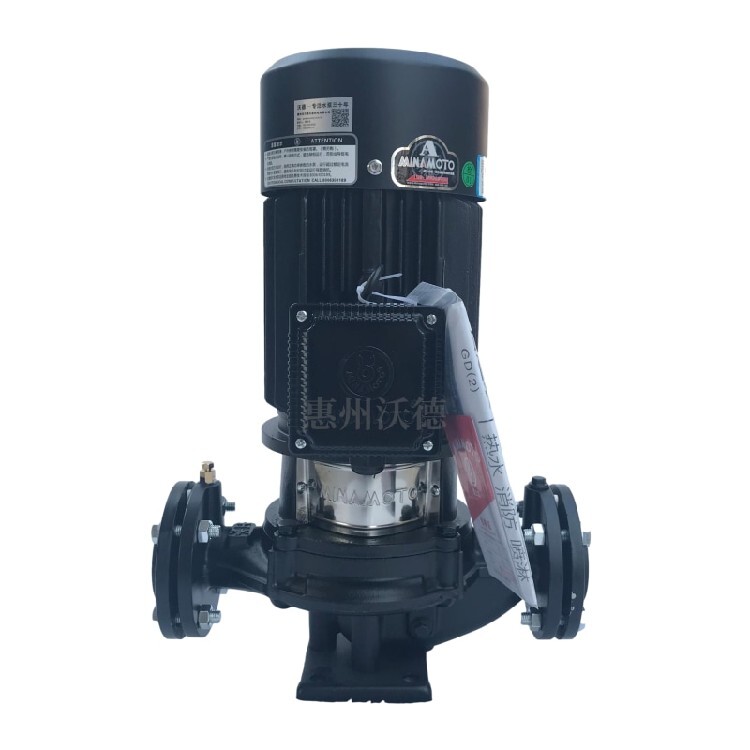

結構：本泵主要由泵體、葉輪、中座（連接座）、電機等四部分組成，其結構特點：
l 泵與電機同軸，中座（連接座）直接連接在泵和電機上，電機為標準Y系列電機改軸為加長軸。
l 泵的進、出水口設計在同一水平軸線上，可以讓泵象閥門一樣安裝在管路的任何位置，安裝簡便。
l 泵的密封采用耐用的機械密封，無泄漏。
l 泵的進、出水口法蘭邊緣上設有排氣孔，便于排出泵內積存的氣體和測試水壓。
l 泵的底部設有支撐裝置，可使泵緊固在基礎上，便于安裝和提高泵運轉的穩定性。
l 泵的泵體上鑄有或電機上貼有電機旋轉方向標識，以防止安裝時泵的逆轉造成泵的運轉不良，另外泵電機的接線盒內粘貼有電源接線圖，便于用戶安裝接線。

產品結構特點：

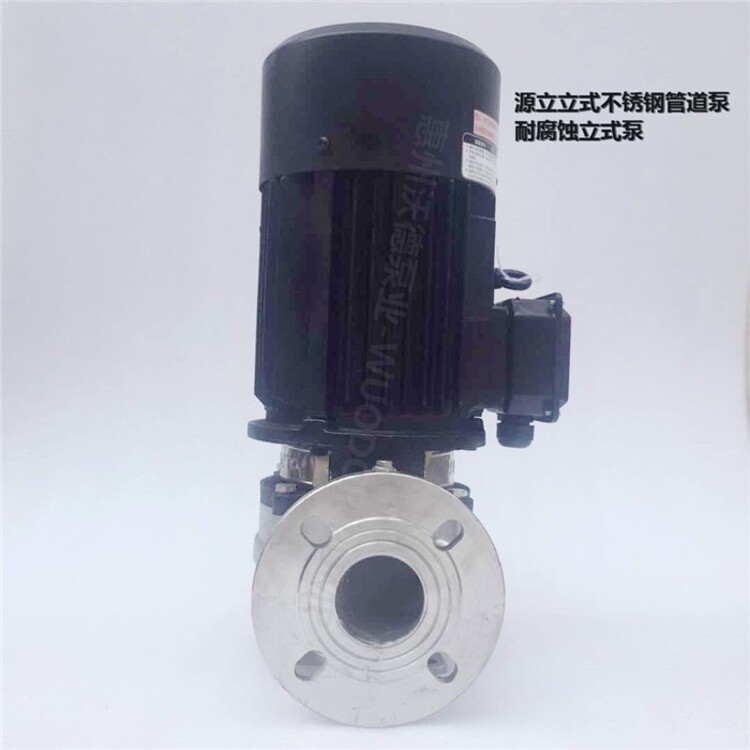

該型泵過流部件和泵軸采用不銹鋼制造，壽命長，本產品標準泵采用的不銹鋼材質是ZG0Cr18Ni9,如果過流部件需要采用ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti材質時請在訂貨時說明；
進、出水口處于同一軸線，并且口徑相同，可以像閥門一樣安裝在管路中，體積小、重量輕、安裝使用方便，比傳統的臥式泵更節約空間；

產品特點：
泵與電機同軸、不需調校軸線，安裝方便；
泵為立式直聯式，泵結構緊湊，與普通單級離心泵比較，可節省占地面積50%以上；
泵為液下式結構，泵電機部分在安裝基礎之上，泵部分直接沉浸在液體中，無須灌水，絕無泄露，使用方便；

泵的軸向力主要由水力平衡來完成，剩余軸向力由電機軸承承受；
泵的主要結構零件：泵體、葉輪、聯接架等。泵常用材料為HT200；

立式流程循環泵是我司根據工業流程中輸送含有懸浮物質或城市、住宅區、地鐵、地下室、人防系統等輸送污水、污物等場合容易導致機械密封失效，造成泄露、污染環境的實際情況，開發的結構產品。應用于工業流程水循環系統、樓房排水系統及各種輸水場所。主要用來抽送常溫清水及、化學性質類似于水、懸浮物（不含纖維、非磨粒）含量小于150毫克的污水、污物。特別對噴漆生產線，尤其是UV漆噴涂生產線設備 為實用。

安裝時注意泵設有和 低液位。禁止水位運轉水泵。
點動電機，檢查轉向是否符合箭頭所示方向（從電機端看，即順時針方向旋轉）；
應經常檢查泵在運行過程中是否平穩，有無機械密封磨損及泄漏情況，及時更換密封件；
經常檢查電機外殼的溫度變化，其溫度應不過85℃,如發現溫度過高，應立即停機檢查；
泵長時間停用時，應排凈積銹，涂上防銹油脂，以便下次再用。
